Описание и характеристики

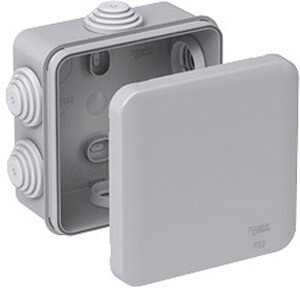

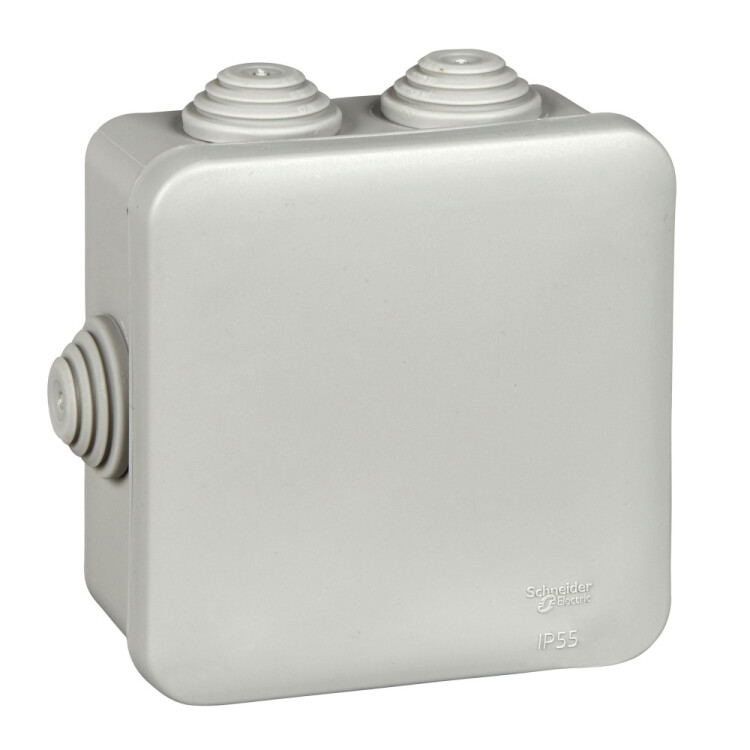

Коробка распределительная Schneider Electric IMT350921 (IP55) открытой установки, квадрат, серый, 85 х 85 х 40 мм
Распределительные коробки для открытого монтажа предназначены для разветвления проводов и кабеля, также для скрытия и дополнительной защиты мест коммутации.
Используются как часть электрической системы, состоящей из жестких и гофрированных труб.
Благодаря мягким самоуплотняющимся мембранным гермовводам могут быть использованы на открытом воздухе, а также во влажных и пыльных помещениях.

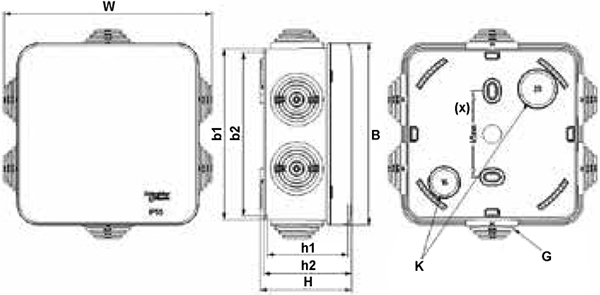

Размеры
| Размеры, мм | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| B | b1 | b2 | W | h1 | h2 | H | K | G | (x) |
| 95 | 89 | 85 | 109 | 43 | 46 | 48 | 1 х (16-20) | 6 х (4-20) | 45 |
Материалы и цвета
| Цвет коробки и крышки | Серый (RAL 7035) |
| Материал | полипропилен |
Особенности конструкции
 |
Защитные кольца и крышки для крепежных отверстий. Все крепежные отверстия окружены кольцами, защищающими винты от контакта с электрическими проводниками. Для большей безопасности кольца закрываются колпачками. |
 |
Надежное крепление в любых условиях. Коробку можно установить на поверхности стены или на подставке, обеспечивающей необходимый зазор для ввода кабелей. На коробку нанесена четкая маркировка расстояния между крепежными отверстиями, а заглушки можно удалять как изнутри, так и снаружи. |
 |
Гибкие ступенчатые кабельные сальники с четкой маркировкой диаметра. Коробки имеют гибкие ступенчатые кабельные сальники с четкой маркировкой диаметра, что облегчает подготовку вводного отверстия в соответствии с диаметром кабеля или гофротрубы. |
 |

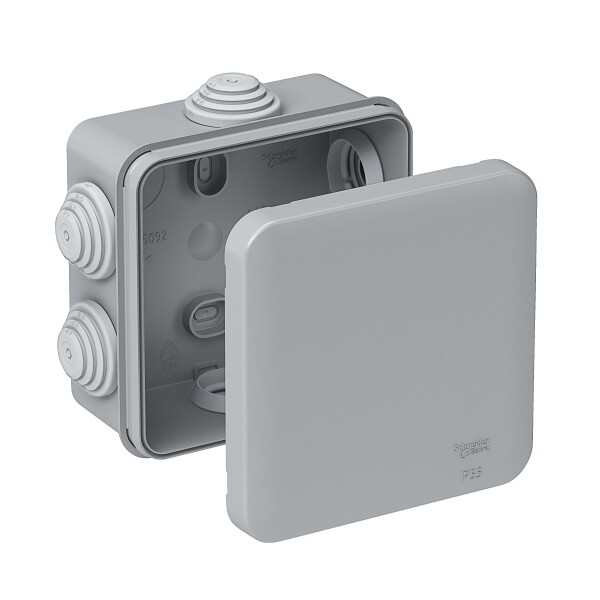

Большой внутренний объем. Благодаря защелкивающейся крышке и продуманному расположению крепежных винтов внутреннее пространство остается полностью свободным для выполнения всех необходимых соединений проводов. |
 |
Использование во влажных помещениях. Влагонепроницаемые коробки идеально подходят для ванных комнат, закрытых бассейнов и других помещений с повышенной влажностью и другими неблагоприятными условиями. |
 |
Дренажные отверстия. Дренажные отверстия закрыты заглушками, которые можно удалить как с внутренней, так и с внешней стороны. Это можно сделать как до, так и после монтажа. |
 |
Продуманная конструкция крышек. Крышка соединяется с корпусом специальной нитью, благодаря которой не может упасть и потеряться. Фиксация крышки защелкиванием устраняет необходимость винтового крепления. |
 |
Крышку нельзя снять руками. Крышка снимается только с помощью отвертки. |
Технические характеристики
| Тип изделия | коробка распределительная |
| Форма коробки | квадрат |
| Конструктивное исполнение | с крышкой, вводы с уплотнительными мембранами |
| Номинальное напряжение изоляции, В | 2000 |
| Количество вводов | 6 |
| Диаметр ввода, мм | 4 - 8 / 8 -12 / 12 - 16 / 20 |
| Тип монтажа | открытая установка |
| Максимальное поперечное сечение проводника, кв.мм | 16 |
| Крепление крышки | защелкивание |
| Диапазон рабочих температур, °С | -25... +60 |
| Степень защиты от пыли и влаги | IP55 |
| Огнестойкость, °C | +750 |
| Наличие клемм в комплекте | нет |
