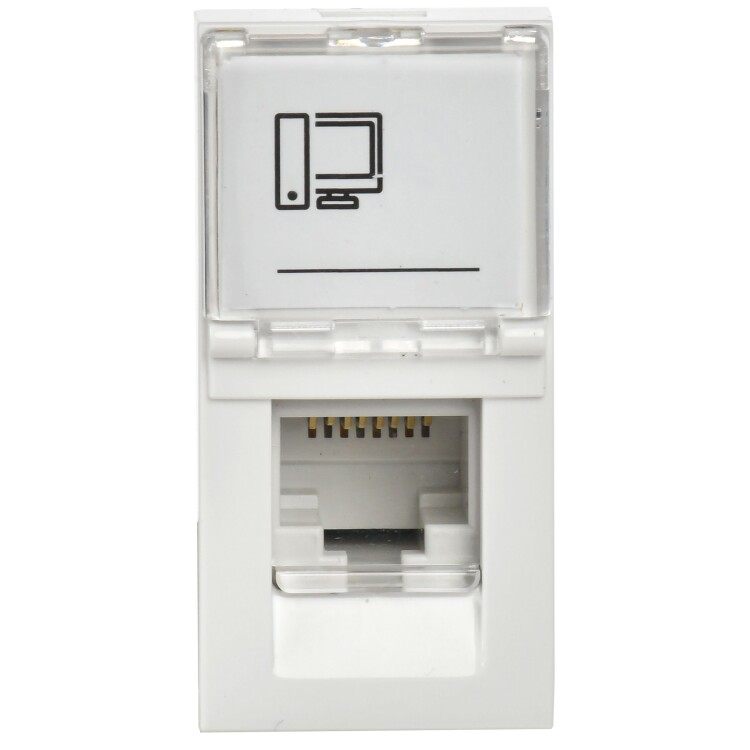

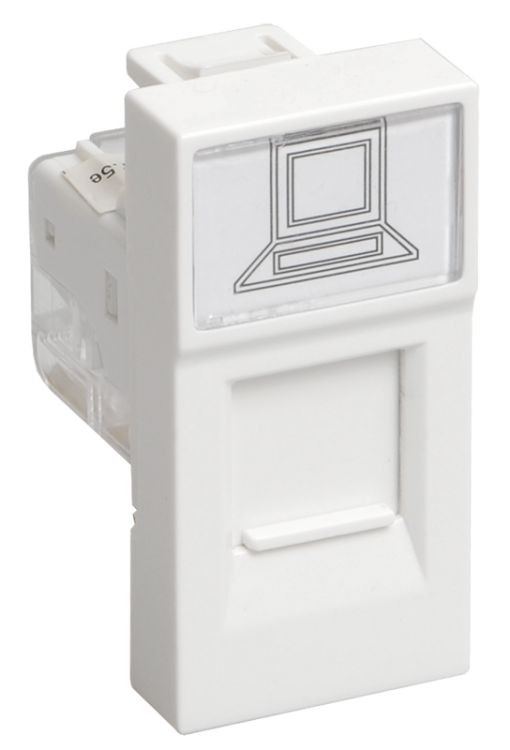

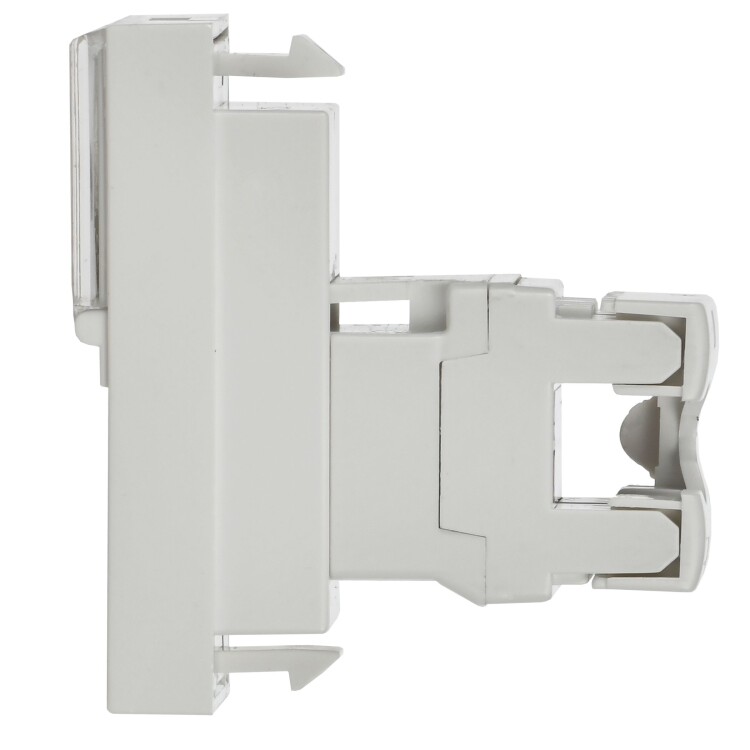

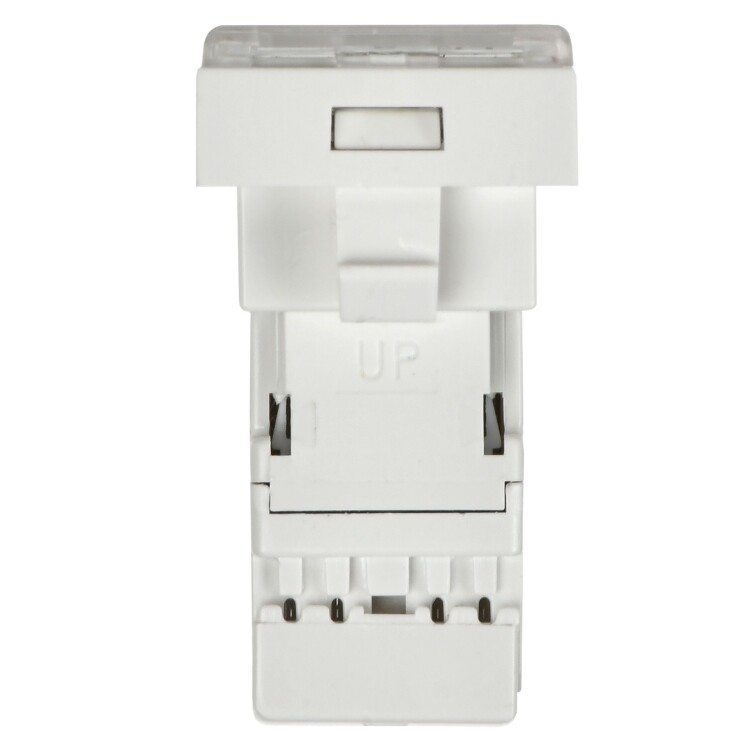

Розетка кабель-канал RJ45 1-ая 1мод белый IEK Праймер, DLP, Metra

Розетка компьютерная RJ45 РКИ-10-00-П IEK CKK-40D-RI1-K01 (UTP кат. 5e, 1 модуль), для кабель-канала "Праймер", белый

Розетка информационная RJ45 универсальной модульной системы 45 х 45 предназначена для подключения сетевого кабеля компьютерной техники.

Монтируется в кабель-каналы "Праймер", в коробки универсальные типа КМКУ, либо устанавливается скрытым способом в стену.

Преимущества

• Электробезопасность.
• Удобный быстрый монтаж.
• Надежное крепление в монтажных аксессуарах кабель-канала "Праймер".
• Легкий демонтаж.

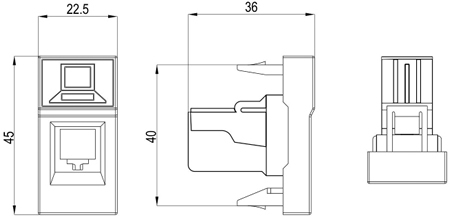

Размеры

Материалы и цвета

Цвет лицевой панели	Белый
Материал корпуса	ABS пластик
Материал контактов	бронза с позолотой

Технические характеристики

Тип изделия	розетка информационная
Количество постов	1
Число контактов	8
Количество модулей	1
Тип разъема	RJ45 / 8P8C
Напряжение, В	150
Номинальный ток, А	1,0
Рабочая частота, МГц	100
Температура эксплуатации, °С	-15... +35
Тип подключаемого проводника	UTP кат. 5e
Срок службы, лет	10

Монтаж

1. Установка в кабель-канал "Праймер".

Монтаж розетки производится с помощью пластикового суппорта для кабель-каналов (суппорт приобретается отдельно).

Суппорт является универсальным для кабель-каналов серии "Праймер" типоразмеров 80 х 40 мм, 100 х 40 мм, 100 х 60 мм.
При этом суппорт устанавливается горизонтально в типоразмер кабель-каналов 80 х 40 мм и вертикально в типоразмер кабель-каналов 100 х 40 мм, 100 х 60 мм.

Суппорт с розеткой устанавливается на направляющие короба кабель-канала, удерживающие крышку.
Поверх смонтированной розетки устанавливается декоративная рамка (приобретается отдельно).

Для розетки на один модуль дополнительно устанавливается заглушка (приобретается отдельно).

2. Монтаж розетки в коробку универсальную типа КМКУ или на стену.

Для монтажа розетки в коробку КМКУ или на стену используется металлический суппорт (приобретается отдельно).

Розетка устанавливается на металлический суппорт, после чего суппорт фиксируется в коробке КМКУ с помощью двух винтов, в отверстии стены - с помощью боковых распорных лапок.
Поверх смонтированной розетки устанавливается декоративная рамка (приобретается отдельно).

Для розетки на один модуль дополнительно устанавливается заглушка (приобретается отдельно).

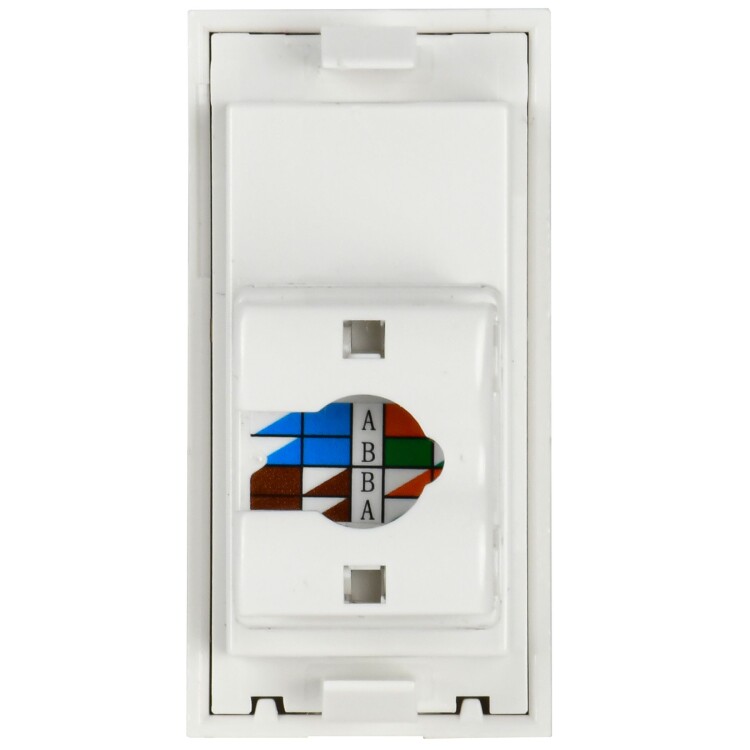

Схема подключения

TIA-568А: 1 - зелено-белый. 2 - зеленый. 3 - оранжево-белый. 4 - синий. 5 - сине-белый. 6 - оранжевый. 7 - коричнево-белый. 8 - коричневый.

TIA-568В: 1 - оранжево-белый. 2 - оранжевый. 3 - зелено-белый. 4 - синий. 5 - cине-белый. 6 - зеленый. 7 - коричнево-белый. 8 - коричневый.
