Описание и характеристики

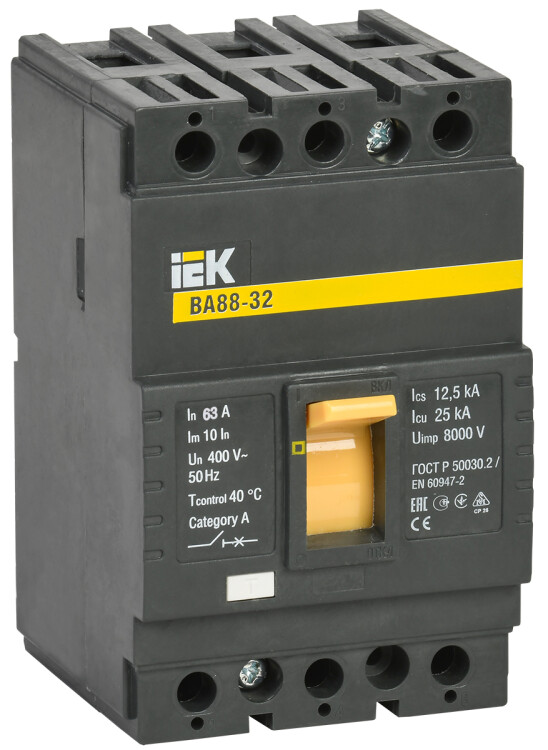

Автоматический выключатель ВА88-32 3Р 63А 25кА Karat IEK
Силовые автоматические выключатели ВА88-32 Karat IEK в литом корпусе предназначены для проведения тока в нормальном режиме и отключения сверхтоков при коротких замыканиях и перегрузках, а также нечастых (до 30 раз в сутки) оперативных включений и отключений электрических цепей в трехфазных электрических сетях переменного тока напряжением до 400 В частотой 50 Гц.
Соответствуют требованиям ГОСТ Р 50030.2.
Размеры и вес
| Высота корпуса, мм | 102 |
| Ширина корпуса, мм | 76 |
| Глубина корпуса, мм | 92 |
| Вес изделия, кг | 0,92 |
Конструкция и материалы
- Двойная изоляция - полное разделение силовой и вспомогательной цепей.
Корпус каждого из дополнительных устройств помещается в отдельную нишу, что полностью исключает риск контакта с активными частями и повышает безопасность обслуживания и проверки. - Пластиковые детали корпуса выключателей выполнены из стеклонаполненного полиамида, обеспечивающего устойчивость к деформациям, возникающим при коротком замыкании.
- Выключатели ВА88 могут устанавливаться в любом положении, без изменений их номинальных характеристик.
Выключатели ВА88 могут запитываться через верхние или нижние клеммы без нарушения работоспособности. - Большие значения номинальной предельной наибольшей отключающей способности - до 50 кА.
- Полный диапазон тепловых расцепителей дает возможность обеспечить селективность при многоступенчатой системе защиты.
- Конструкция автоматического выключателя ВА88 позволяет самостоятельно устанавливать дополнительные устройства.
- При помощи специальной скобы RCS автоматические выключатели ВА88-32, ВА88-33 можно монтировать на DIN-рейку.
- Токоограничение, то есть фактический ток во время короткого замыкания, гораздо ниже расчетного.
Это реализовано за счет увеличенной скорости разрыва контактов, динамическое действие магнитного поля и структура дугогасящей камеры способствуют гашению дуги в кратчайшее возможное время.
Технические характеристики
| Артикул | SVA10-3-0063 |
| Тип изделия | выключатель автоматический силовой |
| Исполнение | стационарное |
| Количество полюсов | 3 |
| Количество вспомогательных переключающих контактов | нет |
| Моторный привод встроенный | нет |
| Номинальное рабочее напряжение Ue, В | 400 |
| Номинальная частота питающей сети, Гц | 50 |
| Расцепитель сверхтоков | тепловой и электромагнитный |
| Тип элемента управления | тумблер |
| Номинальный ток (уставка теплового расцепителя) In, А | 63 |
| Уставка электромагнитного расцепителя Im, А | 10In |
| Номинальное импульсное выдерживаемое напряжение Uimp, В | 8000 |
| Номинальное напряжение изоляции Ui, В | 690 |
| Номинальная предельная наибольшая отключающая способность Icu (при Ue = 400 В), кА | 25 |
| Номинальная рабочая наибольшая отключающая способность Ics (при Ue = 400 В) | 12,5 |
| Потери энергии, Вт | 75 |
| Категория применения (ГОСТ IEC 60947-2) | А |
| Группа механического исполнения | М3 (ГОСТ 17516.1) |
| Механическая износостойкость, не менее, циклов В-О | 8500 |
| Электрическая износостойкость, не менее, циклов В-О | 2500 |
| Режим работы | продолжительный |
| Температура эксплуатации, °С | -40... +40 |
| Максимальное значение относительной влажности воздуха, % | 90 при +20 °С |
| Степень защиты от пыли и влаги | IP30 (оболочка) / (IP00 (зажимы) |
| Климатическое исполнение и категория размещения | УХЛ3 (ГОСТ 15150) |
| Тип подключения силовой электрической цепи | винтовое соединение |
| Момент затяжки крепежных элементов для подсоединения внешних проводников, Н*м | 5 ±0,5 |
| Размер крепежных элементов для подсоединения внешних проводников | М6 х 18 |
| Срок службы, лет | 15 |
Установка дополнительных устройств
К автоматическому выключателю ВА88-32 Karat IEK могут быть присоединены следующие дополнительные устройства:
- независимый расцепитель РН-32/33;
- расцепитель минимального напряжения РМ-32/33;
- дополнительные конакты ДК-32/33;
- аварийные контакты АК-32/33;
- аварийный и дополнительный контакт в одном корпусе АК/ДК-32/33;
- привод ручной поворотный ПРП1-32;
- электропривод ЭП-32/33;
- комплект наконечников-переходников;
- комплект расширительных выводов РВ-125;
- комплект клеммных крышек;
- скоба RCS-1 для монтажа аппарата на DIN-рейку.
Комплектация
- Автоматический выключатель.
- Переходные шины.
- Межфазные перегородки.
- Комплект винтов и наконечники для крепления на монтажную панель.
- Комплект для присоединения внешних проводов.
