Описание и характеристики

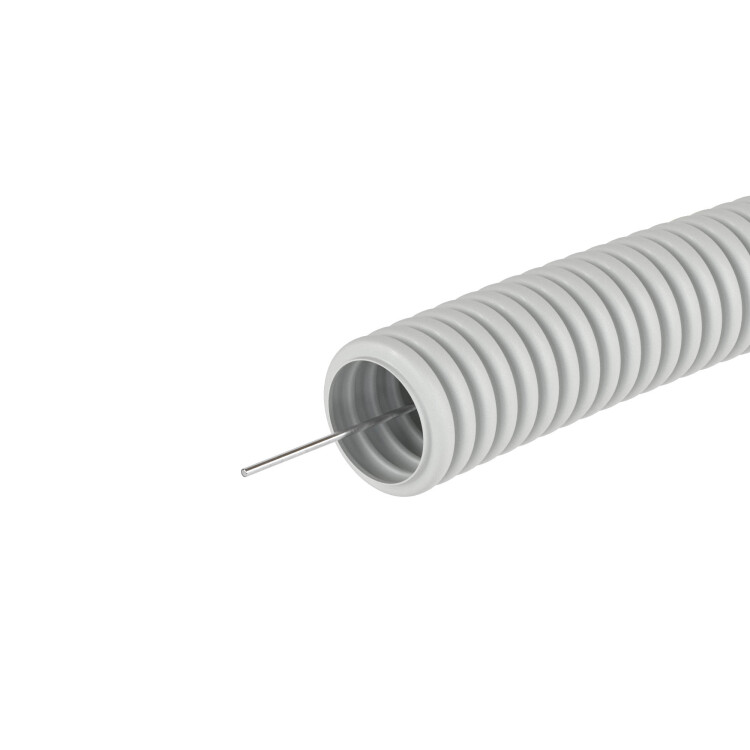

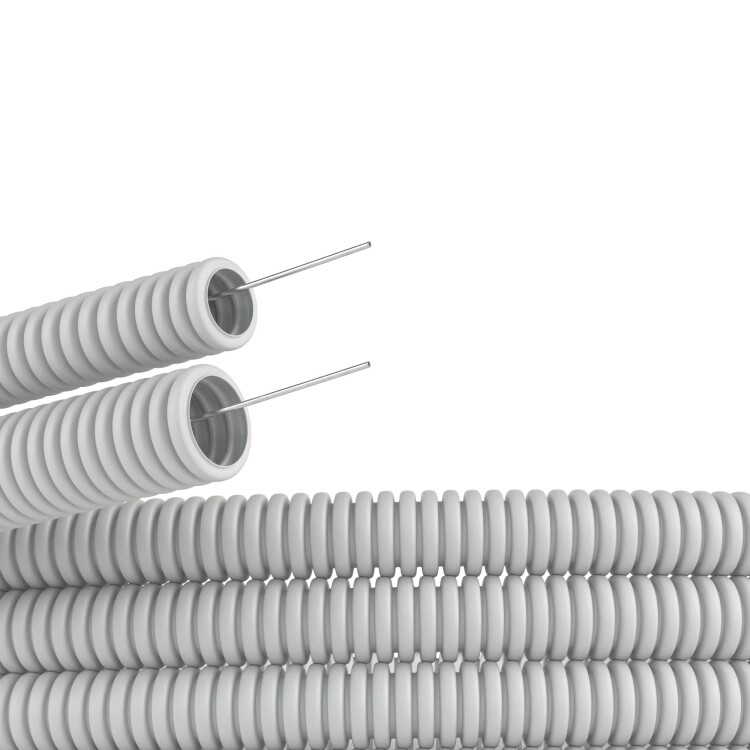

Труба гофрированная Д-20 DKC легкая, с протяжкой
Труба гофрированная из поливинилхлорида легкая, с протяжкой, DKC серии 9 предназначена для прокладки в ней электрических, телефонных, компьютерных, телевизионных сетей, работающих при электрическом напряжении постоянного или переменного тока величиной не более 1000 В, выполненных изолированными проводами, шнурами или кабелями.
Применяется для скрытой прокладки в стенах, в потолках, в полах из негорючих материалов.
Допускается открытая прокладка внутри помещений по основаниям всех групп горючести (НГ - Г4 по ГОСТ 30244) и воспламеняемости (В1 - В3 по ГОСТ 30402), при отсутствии воздействия ультрафиолета.
Труба не распространяет горение и соответствуют требованиям пожарной безопасности ФЗ № 123, ГОСТ Р 53313.
Обладает устойчивостью к воздействию влаги.
Обладает устойчивостью к старению.
Изготовлена по ТУ2247-008-47022248-2002.
Имеются сертификат пожарной безопасности, сертификат соответствия и гигиеническое заключение.
Преимущества
- Сменяемость проводки.
Скрытая проводка (замоноличенная проводка, проводка в штробах стен, в полах, в потолках), выполненная в трубе может быть заменена в процессе эксплуатации без штробления стен и вскрытия полов.
- Механическая защита кабеля.
Труба обеспечивает дополнительную защиту кабеля от механических повреждений изоляции.
- Простота монтажа.
В сравнении с металлорукавом и металлической трубой гофрированная труба DKС легка и удобна в монтаже и погрузке, не требует утомительной резки и сварки, не нуждается в заземлении, не подвержена коррозии.
- Соответствие требованиям пожарной безопасности.
- Длительные сроки хранения.
Труба может храниться длительное время в загрязнённых, пыльных или влажных помещениях без потери товарного вида и рабочих свойств.
Размеры
| Внешний диаметр D, мм* | 20 |
| Внутренний диаметр d, мм* | 14,9 |

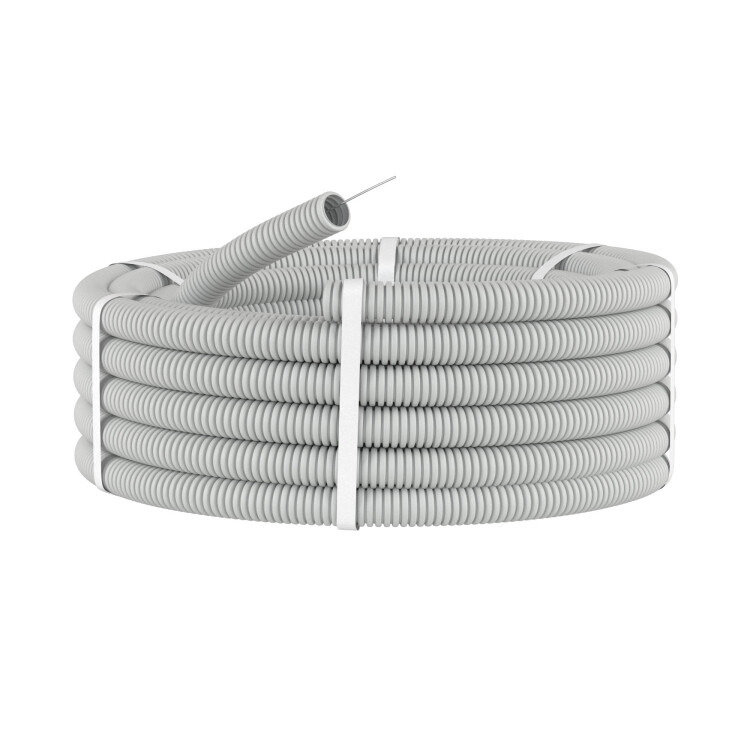

| Количество в бухте L, м | 100 |
* Допуск на внешний и внутренний диаметр трубы диаметром 16, 20, 25, 32 и 40 мм составляет ±0,4 мм.
Материалы и цвета
- Цвет: Серый (RAL 7035).
- Композиция на основе не распространяющего горение поливинилхлорида (ПВХ).
Технические характеристики
| Диэлектрическая прочность, В | не менее 2000 (50 Гц, в течение 15 минут) |
| Сопротивление изоляции, МОм | не менее 100 (500 В, в течение 1 минуты) |
| Температура монтажа, °C | -5... +60 |
| Температура эксплуатации, °C | -25... +60 (при отсутствии механических воздействий) |
| Прочность (сопротивление сжатию при +20 °C) | свыше 350 H на 5 см* |
| Разрывная прочность | не менее 100 Н |
| Ударная прочность при -25 °C, не менее, Дж | 0,5 |
| Минимальный радиус изгиба, диаметров | 3 |
| Степень защиты от пыли и влаги по ГОСТ 14254-96 (МЭК529-89) | IP55 |
| Класс защиты от поражения электрическим током | 0 по ГОСТ 12.2.007.0 |
* Деформация при заявленном усилии сжатия 25 ±5% от начального диаметра.
