Описание и характеристики

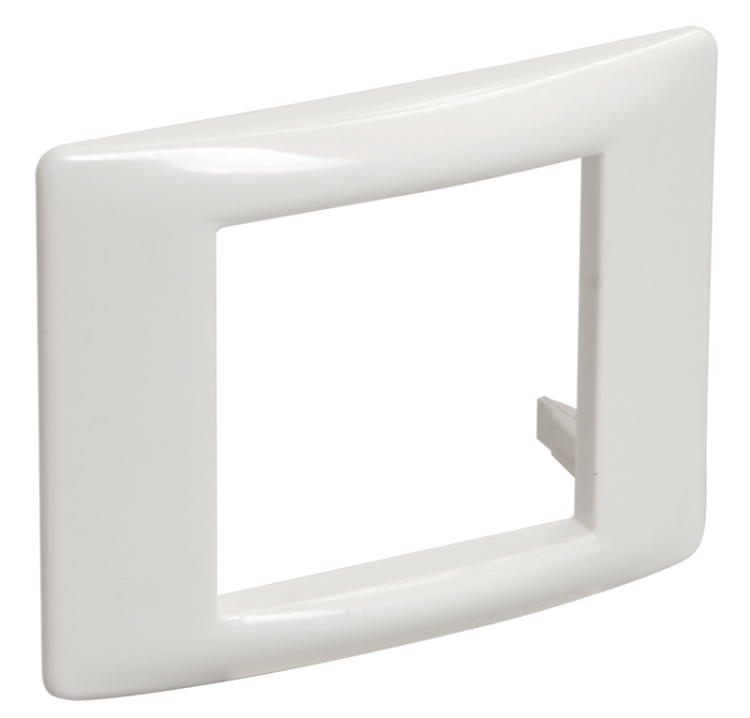

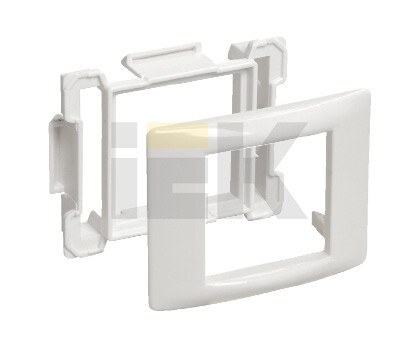

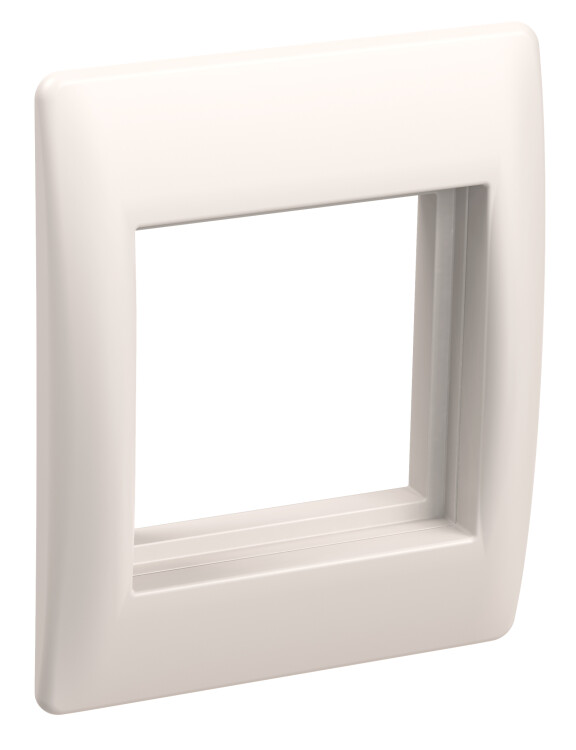

Рамка и суппорт универсальные IEK CKK-40D-RU2-K01 на 2 модуля, для кабель-каналов "Праймер"
Система парапетных кабель-каналов IEK серии "Праймер" предназначена для прокладки всех видов силовых и слаботочных коммуникаций, включая оптический кабель и информационную проводку высоких категорий, для организации рабочего места в офисных, производственных и административных зданиях, медицинских и учебных учреждениях при новом строительстве и при реконструкции.
Рамка и суппорт на 2 модуля применяются для установки электроустановочных изделий универсальной модульной системы 45 х 45 в кабель-каналы "Праймер".
Универсальная рамка с суппортом для кабель-каналов может устанавливаться как в каналы с шириной крышки 60 мм, так и с шириной 75 мм.
Размеры
| Длина рамки, мм | 82 |
| Ширина рамки, мм | 65 |
Материалы и цвета
| Цвет | Белый |
| Материал | поливинилхлорид* |
* Материал пластичный, ударопрочный, самозатухающий, устойчивый к воздействию ультрафиолета и агрессивной химической среды;
при возгорании материал не позволяет огню распространяться, категория ПВ-0, испытания по ГОСТ Р 28779-90, НПБ 246-97.
Технические характеристики
| Тип изделия | суппорт и рамка |
| Ориентация монтажа | вертикальная / горизонтальная |
| Количество постов по горизонтали | 1 |
| Количество постов по вертикали | 1 |
| Размер посадочного места электроустановочного изделия, мм | 45 х 45 |
| Количество модулей | 2 |
| Типоразмер кабель-каналов при вертикальной установке | 100 х 40 мм, 100 х 60 мм |
| Типоразмер кабель-каналов при горизонтальной установке | 80 х 40 мм, 150* х 60 мм |
| Степень защиты от пыли и влаги | IP20 |
* Установка на несущую перегородку.
Монтаж
При установке в горизонтальном положении рамка и суппорт подходят для кабель-каналов размерами 80 х 40 мм, 150 х 60 мм (для крышки шириной 60 мм).
При установке в вертикальном положении подходят для кабель-каналов 100 х 40 мм, 100 х 60 мм (для крышки шириной 75 мм).
Пример горизонтального монтажа в кабель-канал 80 х 40 мм:
