Описание и характеристики

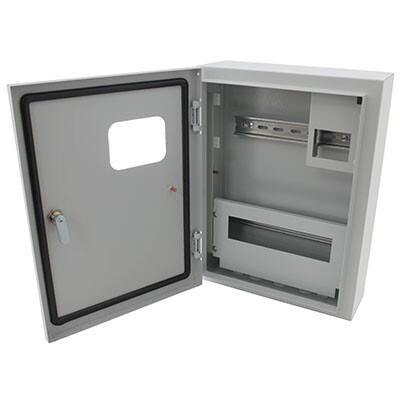

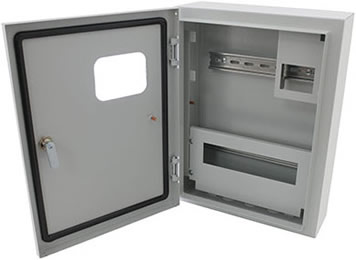

Корпус ЩУРн-3/12зо-1 УХЛ2 IP54, серый, 400 х 300 х 125 мм
Корпус учетно-распределительный металлический влагозащищенный предназначен для дальнейшей сборки низковольтного электрощита учетно-распределительного типа.
Корпус ЩУРн-3/12зо представляет собой сварной металлический шкаф навесного исполнения с дверью, внутри которого может устанавливаться трехфазный счетчик электроэнергии, с креплением на DIN-рейку, а также модульные автоматические выключатели и другая аппаратура с креплением на DIN-рейку.
 |
 |
 |
Размеры и вес
| Высота, мм | 400 |
| Ширина, мм | 300 |
| Глубина, мм | 125 |
| Вес изделия нетто, кг | 3,6 ±5 % |
Конструкция и материалы
 |
Монтажная панель для установки счетчика электроэнергии. |  |
Рейки типа ТН35-7,5 для соответствующего количества электроаппаратов, элементы для крепления шин N и PE, оперативная панель. |
 |
Сварной корпус из листовой стали. 4 отверстия для накладного монтажа на задней стенке. |
 |
Информационное окно для удобства снятия показаний счетчика. Резиновый уплотнитель для обеспечения защиты от пыли и влаги IP54. |
  |
3 окна для ввода проводов на нижней поверхности корпуса. Гофрированные сальники для ввода кабеля в комплекте. |
 |
Дверца корпуса запирается на замок. Ключи в комплекте. |
Технические характеристики
| Тип изделия | корпус щита учетно-распределительного |
| Количество DIN-реек | 2 (ГОСТ Р МЭК 6-715) |
| Тип покрытия | порошковое, шагрень |
| Цвет покрытия | Серый (RAL 7035) |
| Количество устанавливаемых счетчиков | 1 |
| Тип устанвливаемого счетчика | трехфазный |
| Количество модулей | 12 |
| Номинальный ток, не более, А | 100 |
| Тип монтажа | навесной |
| Расположение вводных отверстий | снизу |
| Степень защиты от пыли и влаги | IP54 |
| Климатическое исполнение и категория размещения | УХЛ2 |
Расшифровка условных обозначений
ЩУРн-3/12зо-1 УХЛ2 IP54:
- Щ - щит.
- УР - учетно-распределительный.
- н - навесного исполнения.
- 3 - тип счетчика трехфазный.
- 12 - максимальное количество модулей.
- з - с замком.
- о - со смотровым окном.
- 1 - с раздельной оперативной панелью.
- УХЛ2 - климатическое исполнение и категория размещения.
- IP54 - степень защиты от пыли и влаги по ГОСТ 14254.
