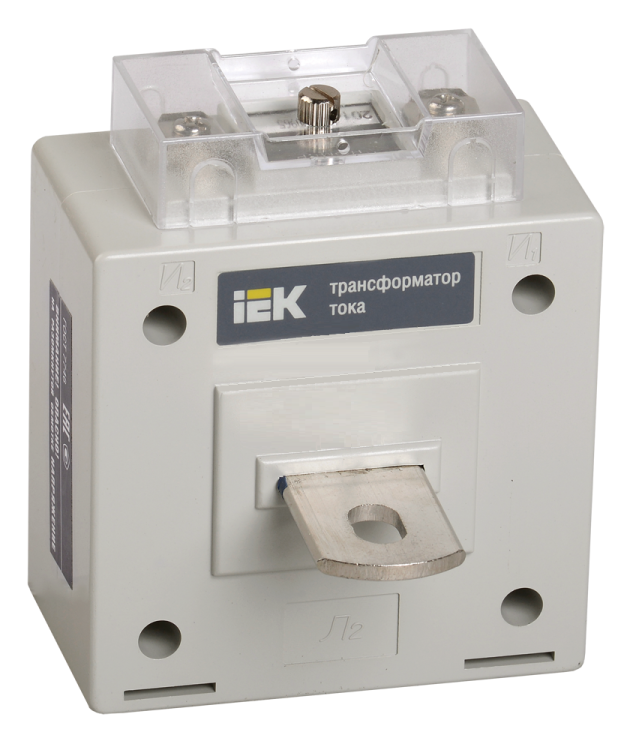

Трансформатор тока 100/5А 5ВА 0,5 ТОП-0,66 IEK

Трансформатор тока опорный ТОП-0,66 IEK ITP10-2-05-0100 (100 / 5 А, 5 В*А, класс точности 0,5)

Трансформаторы тока опорные ТОП-0,66 в пластиковом корпусе предназначены для применения в схемах учета электроэнергии при расчетах с потребителями, для применения в схемах коммерческого учета электроэнергии, для передачи сигнала измерительной информации измерительным приборам или устройствам защиты и управления.

Соответствуют требованиям ГОСТ 7746.

На основании положительных результатов испытаний на трансформаторы тока ТОП-0,66 выдано свидетельство об утверждении типа средств измерений CN.С.34.10.A № 56692.
Трансформаторы тока ТОП-0,66 внесены в государственный реестр средств измерений под номером 58386-14.

Преимущества

• Медная луженая шина дает возможность поключать как медные, так и алюминиевые проводники.

• В комплект трансформатора входит крышка, которой закрываются клеммы вторичной обмотки, крепежные элементы для установки на монтажную панель и фиксации шины, цветные накейки для индикации фаз.

• Малый вес и компактные габариты позволяют существенно сэкономить место в шкафу.

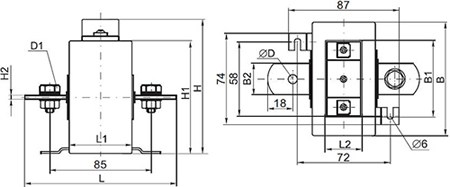

Габаритные и установочные размеры

Размеры, мм
B	B1	B2	H	H1	H2	L	L1	L2	D	D1
87	62	25	103	87	3	120	48	34	8	М8 х 16

Материалы

• Материал корпуса: самозатухающий пластик.

Технические характеристики

Номинальное напряжение Uном, кВ	0,66
Наибольшее рабочее напряжение, кВ	0,72
Номинальная частота сети fном, Гц	50
Номинальный первичный ток трансформатора I1ном, А	100
Номинальный вторичный рабочий ток I2ном, А	5
Номинальная вторичная нагрузка S2ном с коэффициентом мощности cos ? = 0,8, В*А	5
Класс точности	0,5
Номинальный коэффициент безопасности вторичной обмотки, КБном	5
Испытательное одноминутное напряжение частотой 50 Гц, кВ	3
Вторичное подключение	винтовое соединение
Климатическое исполнение и категория размещения	УХЛ3
Степень защиты от пыли и влаги	IP20
Межповерочный интервал, лет	12
Вес изделия, кг	0,6
