Описание и характеристики

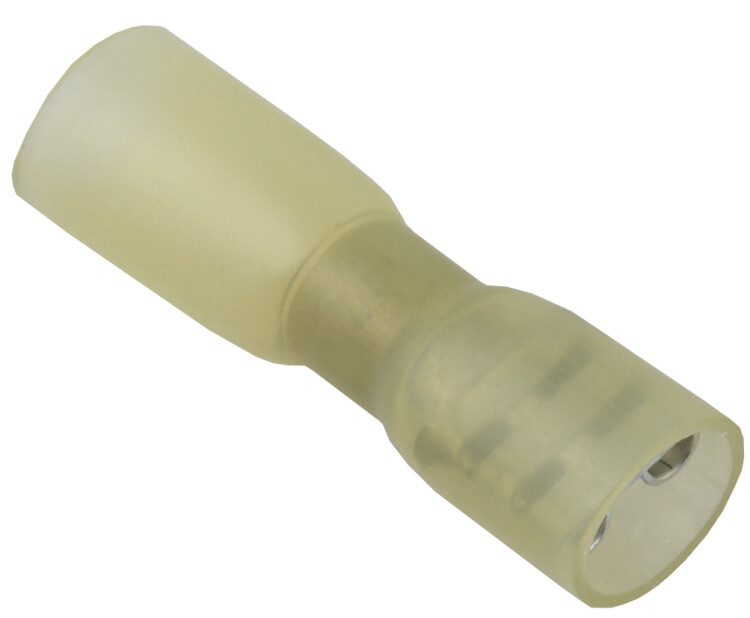

Разъем кабельный плоский полностью изолированный РПИ-Мн 6.0-(6.3) КВТ, желтый
Разъемы плоские полностью изолированные КВТ серии "Профи" в нейлоновом корпусе предназначены для формирования быстроразъемных, полностью изолированных соединений многопроволочных медных проводов.

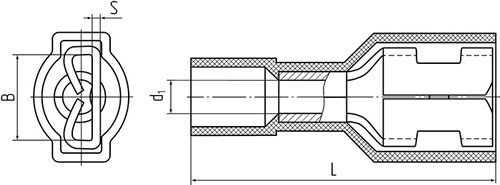

Размеры
| Размеры, мм | |||
|---|---|---|---|
| L | B | S | d1 |
| 23,4 | 6,6 | 0,4 | 3,4 |
Материалы и цвета
| Материал контактной части | латунь марки Л63 |
| Покрытие контактной части | электролитическое лужение |
| Цвет изоляции | Желтый |
| Материал изоляции | самозатухающий нейлон* |
* Не содержит галогенов.
Особенности конструкции
- Полностью изолированная конструкция.
- Исполнение Easy Entry: цельнолитой нейлоновый корпус имеет конусообразное сужение, обеспечивающее беспрепятственное заведение многопроволочной медной жилы.
- Поперечные засечки на внутренней поверхности трубной части разъема увеличивают механическую прочность соединения с жилой.
- Каждая клемма имеет конструктивный фиксатор замкового типа для прочного механического соединения разъема "гнездо" с разъемом "штекер".
- Разъемы РПИ-М комплементарны разъемам РПИ-П и выходам типа "штекер" на клеммах электрических устройств.
Технические характеристики
| Артикул | 56745 |
| Тип изделия | разъем плоский изолированный |
| Изоляция | полная |
| Форма фланца | гнездо |
| Максимальное рабочее напряжение, В | 400 |
| Сечение жилы, кв.мм | 4,0 / 6,0 |
| Класс гибкости жилы | 3 / 4 / 5 / 6 |
| Температурная стойкость изоляции, °C | +105 |
| Способ монтажа | опрессовка поверх изолирующего корпуса |
| Срок службы, лет | 25 |
