Описание и характеристики

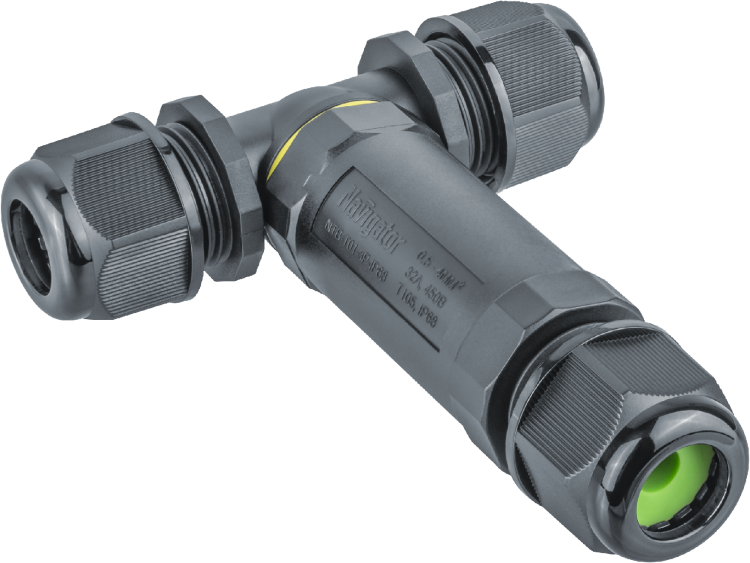

Коннектор кабельный T-образный Navigator NTB-T01-3P-IP68 (0,5 - 4 кв.мм, IP68)
Герметичные кабельные коннекторы Navigator серии NTB-IP68 предназначены для соединения и распределения электрических проводников, требующих обеспечения полной герметичности электрической цепи.
Благодаря степени защиты от влаги и пыли IP68 коннекторы могут использоваться под водой и под землей без угрозы потери качества соединения.
Применяются, в основном, при организации промышленного и уличного освещения.
Преимущества
- Ударопрочный корпус.
- Контактные части не подвержены коррозии.
- Многоразовое использование.
- Совместимость с кабелем различного диаметра за счет двух уплотнителей.
- Устойчивость к ультрафиолетовому излучению.

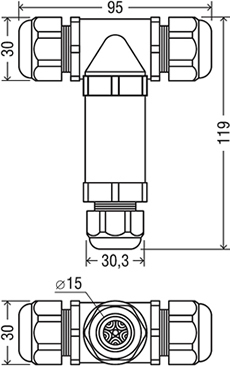

Размеры
Материалы и цвета
| Цвет корпуса | Черный |
| Материал корпуса | полиамид PA66* |
| Материал контактных частей | латунь |
| Материал уплотнительных колец и прокладки | силикон |
* Не содержит галогенов.

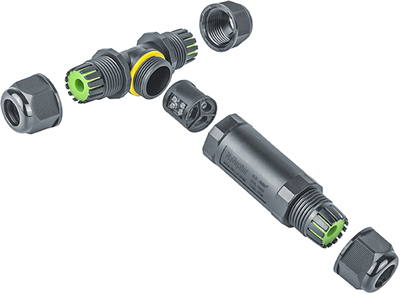

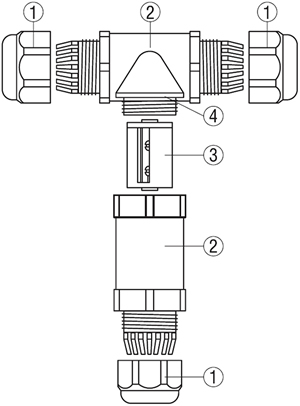

Особенности конструкции
1 - стопорная гайка.
2 - корпус.
3 - клеммник.
4 - уплотнительная прокладка.
5 - рычаг безвинтового клеммника.
Технические характеристики
| Артикул | 82832 |
| Тип изделия | коннектор кабельный |
| Исполнение | Т-образный |
| Количество полюсов | 3 |
| Рабочее напряжение, В | 450 |
| Максимальный ток, А | 32 |
| Сечение подключаемого кабеля, кв.мм | 0,5 - 4,0 |
| Диаметр уплотнительных колец для кабеля, мм | 5 - 9 / 10 - 14 |
| Диапазон рабочих температур, °C | -40... +105 |
| Степень защиты от пыли и влаги | IP68 |
| Максимальный момент затяжки стопорной гайки, Н*м | 2,5 |
Монтаж
- Раскройте кабельный коннектор, отсоединив стопорные гайки.
- В зависимости от диаметра подключаемого кабеля используйте необходимое уплотнительное кольцо.

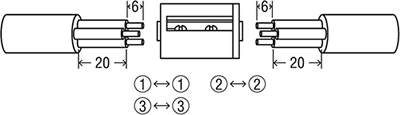

- Снимите изоляцию с оболочки кабеля и проводника согласно рисунку.
Используя клеммник, соедините проводники при помощи инструмента.
- Последовательно вставьте элементы в корпус и зафиксируйте стопорной гайкой.
- Плотно затяните стопорные гайки до указанного усилия при помощи инструмента.
