Описание и характеристики

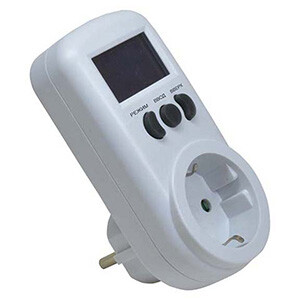

Ваттметр Robiton PM-1 (220 В, 16 А, 3680 Вт)
Счетчик потребляемой электроэнергии (ваттметр) Robiton PM-1 предназначен для измерения и контроля потребления электроэнергии различными приборами, суммарный ток которых не превышает 16 А.
PM-1 оснащен возможностью установки цены киловатт-часа, что позволяет узнать и рассчитать стоимость использованной приборами электроэнергии.
Модель PM-1 идеальна для измерения энергопотребления при однотарифном учете, при двухтарифном учете суммарные результаты будут отображаться некорректно.
Ваттметр PM-1 оснащен ЖК дисплеем и тремя кнопками управления.
Отображаемые параметры:
- Активная потребляемая мощность подключенной нагрузки.
- Количество кВт/ч, потребленных подключенной нагрузкой.
- Суммарная стоимость потребленной электроэнергии.
- Цена одного кВт/ч.
Технические характеристики
| Входное напряжение, В | АС 220 |
| Частота тока, Гц | 50 |
| Максимальная мощность нагрузки, Вт | 3680 |
| Ток нагрузки, А | 16 |
| Минимальная отображаемая мощность, Вт | 0,1 |
| Точность измерения | ±1 % или ±0,1 Вт (0 - 100 Вт); ±1 % (100 - 3600 Вт) |
| Точность подсчета суммарного энергопотребления, % | ±1 |
| Минимальное отображаемое энергопотребление, кВт/ч | 0,01 |
| Диапазон суммарного энергопотребления, кВт/ч | 0,00 - 9999,99 |
| Диапазон цены одного кВт/ч | 0,00 - 9999 |
| Энергопотребление в режиме ожидания, Вт | <0,5 |
| Рабочая температура, °C | +5... +40 |
Порядок работы
Выбор отображаемых параметров
- Подключите ваттметр к розетке, а затем подключите электроприбор к ваттметру.
Через несколько секунд после инициализации на дисплее будет отображена потребляемая электроприбором мощность (W). - Нажмите кнопку "Режим" и отпустите, на дисплее будет отображено количество кВт/ч, потребленных подключенной нагрузкой (KWH).
- Нажмите кнопку "Режим" и отпустите, на дисплее будет отображена суммарная стоимость потребленной нагрузкой электроэнергии (PRICE).
- Нажмите кнопку "Режим" и отпустите, на дисплее будет отображена цена одного кВт/ч (COST/RWH).
Установка стоимости кВт/ч (COST/KWH)
- Нажмите кнопку "Ввод", когда на дисплее отображено COST/KWH, первая цифра начнет мигать. Нажимайте "Вверх", чтобы задать необходимое значение.
- Нажмите кнопку "Ввод" снова, вторая цифра начнет мигать. Нажимайте "Вверх", чтобы задать необходимое значение.
- Нажмите кнопку "Ввод" снова, третья цифра начнет мигать. Нажимайте "Вверх", чтобы задать необходимое значение.
- Нажмите кнопку "Ввод" снова, четвертая цифра начнет мигать. Нажимайте "Вверх", чтобы задать необходимое значение.
- Нажмите кнопку "Ввод" снова, точка начнет мигать. Нажимайте "Вверх", чтобы установить точку в нужное положение.
Внимание!
- При бездействии в течение 30 секунд ваттметр выходит из режима установки.
- Для возврата к установке необходимо несколько раз нажать кнопку "Режим" до тех пор, пока не дисплее не будет вновь отображено COST/KWH, затем повторить все указанные пункты установки сначала.
Очистка данных
- Нажмите и удерживайте "Режим" в течение 3 секунд, когда на дисплее отображено PRICE или KWH.
- Параметры KWH, PRICE, COST/KWH будут обнулены.
