Описание и характеристики

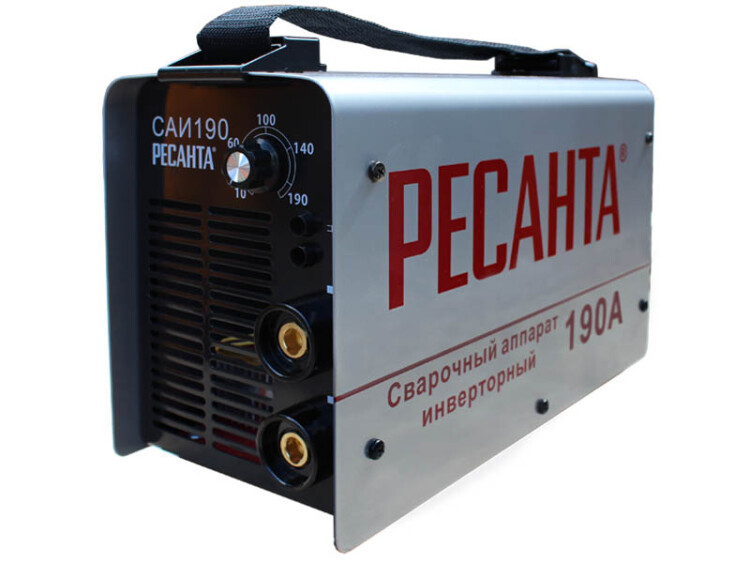

Сварочный инвертор "Ресанта" САИ 190 (190 А, 220 В)
Устройство "Ресанта" САИ-190 представляет собой портативный аппарат инверторного типа для ручной сварки, способный обеспечивать полноценные сварочные работы на бытовом (и не только) уровне.
Если ранее, для проведения сварочных работ, требовались громоздкие и тяжелые агрегаты, то с появлением инверторных аппаратов от этих недостатков удалось избавиться.
Агрегат "Ресанта" САИ-190 является одним из наиболее удобных и компактных инструментов для выполнения работ подобного рода.
Ему под силу практически любые сварочные операции.
Аппарат не требует специальной подготовки для подключения и пользования им.
Достаточно наличие у пользователя начальных знаний и практики.
Агрегат подключается к бытовой электросети с напряжением 220 В и рассчитан на работу сварочными электродами с покрытием и диаметром металлического сердечника до 5 мм включительно.
Сварка производится переменным током высокой частоты, что обеспечивает довольно высокое качество сварного шва.
Преимущества
- Устройство снабжено элементами предупреждения об опасном перегреве, что делает его работу безопасной и надежной.
- Небольшой вес и габариты, удобный и прочный наплечный ремень позволяют сварщику легко перемещать устройство в необходимое для работы место.
- Качественно изготовленный прочный корпус оберегает составные компоненты сварочного аппарата от повреждений и одновременно обеспечивает надежное охлаждение рабочего трансформатора.
Размеры и вес
| Длина, мм | 350 |
| Ширина, мм | 140 |
| Высота, мм | 250 |
Масса, кг |
4,7 |
Материалы
- Корпус выполнен из качественного листового металла с защитным покрытием.
- Трансформатор имеет оребренную поверхность из легкого сплава, способствующую интенсивной теплоотдаче и эффективному охлаждению элемента.
Функциональные особенности
- Возможно использование электродов переменного или постоянного тока.
- Функция "Горячий старт" (Hot Start).
В момент достаточного сближения электрода со свариваемыми элементами система автоматически создает повышенный импульс рабочего тока, что способствует быстрому образованию электрической дуги.
Процесс сварки при этом значительно облегчается. - Функция "Антизалипание" (Anti Stick) призвана облегчить работу сварщика, нивелируя такое явление, как залипание электрода в период горения дуги.
В этой ситуации аппарат автоматически занижает значение тока сварки, способствуя легкому отрыву электрода.
Сразу после этого система восстанавливает рабочие параметры. - Продолжительность включения (ПВ) характеризует способность аппарата работать непрерывно на протяжении определенного промежутка времени.
В основу был положен 10-минутный временной интервал.
Для аппарата этот параметр составляет 70 % при максимальной нагрузке.
Это означает, что сварка может производиться непрерывно на протяжении 7 минут из 10 и 3 минуты - перерыв на холостом ходу. - Сварочный аппарат данной модели обладает довольно значительным напряжением холостого хода (80 В).
Это способствует легкому и быстрому розжигу электрической дуги, что позволяет работать и с цветными металлами. - Аппарат обладает специальной системой предупреждения о перегреве, которая включает (до опасного перегрева) аварийную лампочку-индикатор.
Загоревшийся индикатор говорит о необходимости приостановить сварочные работы.
5-минутного перерыва достаточно для восстановления работоспособности агрегата.
При этом нет необходимости отключать его от электропитания. - Степень защиты от пыли и влаги IP21: защита от попадания внутрь посторонних предметов, но работать следует в достаточно сухой атмосфере.
- Заземление аппарата производится через питающий шнур.
Особенности конструкции
- Преобразующий трансформатор со специальным оснащением, превращающий переменный ток с частотой 50 Гц (электросеть) в постоянный ток, с последующим его обратным превращением в переменный ток, но с гораздо большей частотой (более 20 кГц).
Таким образом, удается увеличить силу тока до 190 А при напряжении 80 В. - 2 встроенных вентилятора.
- Высокотехнологичные IGBT-транзисторы.
Транзисторная плата расположена в вертикальной плоскости, что предотвращает скопление пыли и, как следствие, лишний перегрев. - В комплекте системы имеются рабочие кабели (силовой с держателем электродов и кабель для заземления).
Длина каждого рабочего кабеля составляет 2 метра. - Система обладает также питающим кабелем (170 см) со штепсельной вилкой.
В случае необходимости можно воспользоваться удлинителем соответствующего сечения.
Специальная сварочая маска и другие средства индивидуальной защиты приобретаются отдельно. - Плоское основание корпуса позволяет устойчиво расположить его на любой поверхности, даже с небольшим уклоном.
По бокам корпуса имеются специально изготовленные прорези, через которые окружающий воздух может легко циркулировать, охлаждая главный трансформатор. - На задней панели корпуса расположен включатель и питающий кабель, а на передней находится панель управления.
На панели расположены поворотный регулятор рабочего тока от 10 до 190 А, индикатор сети и индикатор, предупреждающий о приближении аварийного перегрева, клеммы для подключения силового кабеля с держателем электродов и кабеля, обеспечивающего замкнутость электрической цепи для процесса сварки. - В верхней части корпуса имеются крепления для наплечного ремня.
- Температурные датчики заранее фиксируют приближение опасного перегрева и предупреждают пользователя включением аварийного индикатора.
Технические характеристики
Диапазон рабочего напряжения, В |
140 - 240 |
Максимальный потребляемый ток, А |
25 |
Напряжение холостого хода, В |
80 |
Напряжение дуги, В |
27 |
Диапазон регулирования сварочного тока, А |
10 - 190 |
Продолжительность нагружения, % |
70 % при сварочном токе 190 A |
Максимальный диаметр электрода, мм |
5 |
| Максимальная потребляемая мощность, кВт | 5,5 |
Степень защиты от пыли и влаги |
IP21 |
| Температура окружающей среды, °С | -10... +40 |
