Описание и характеристики

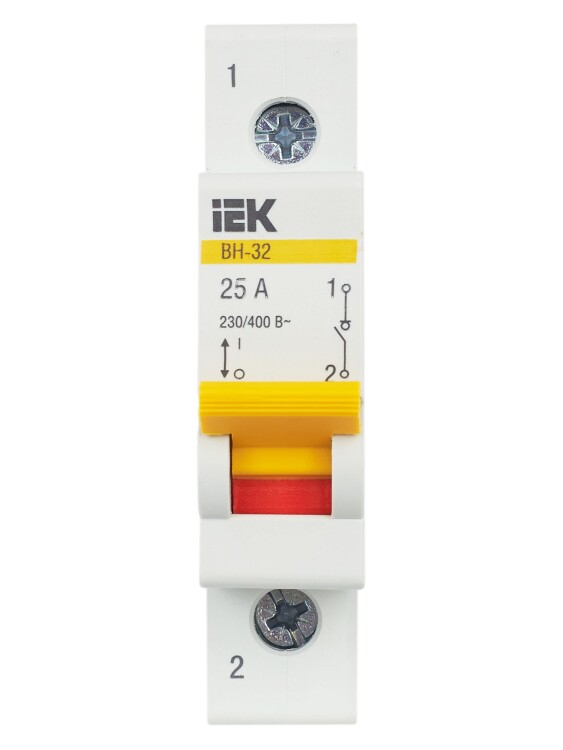

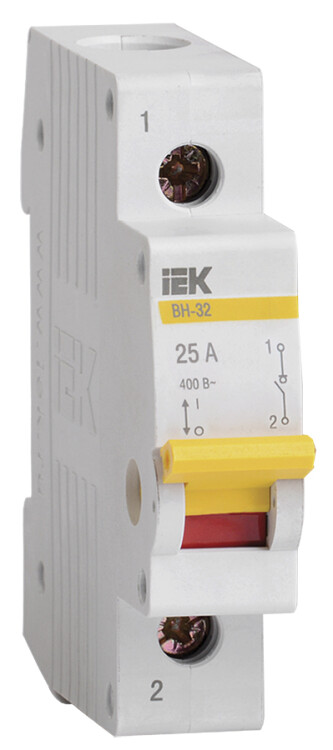

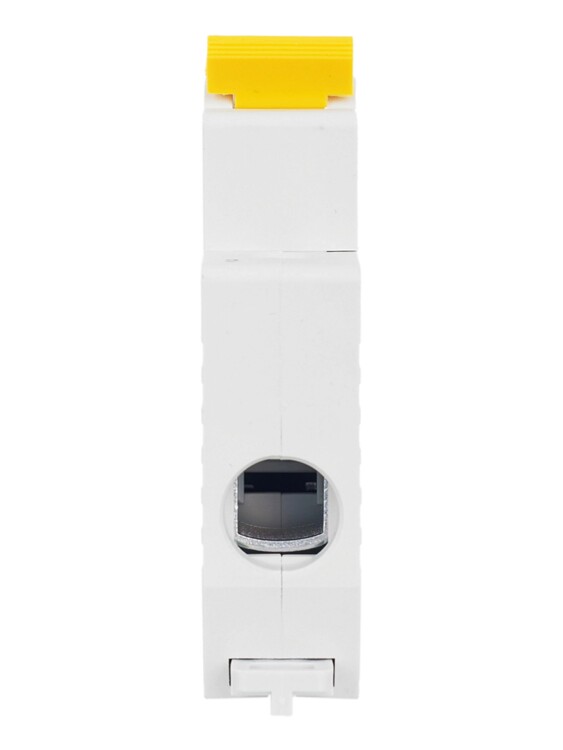

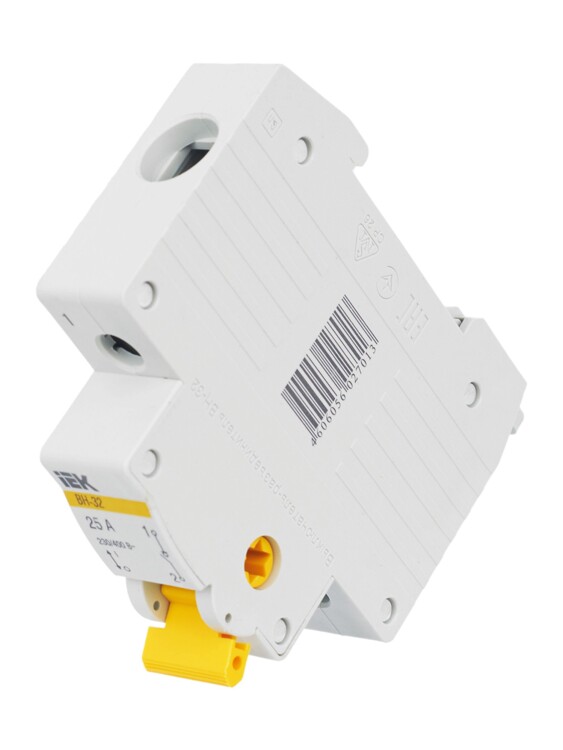

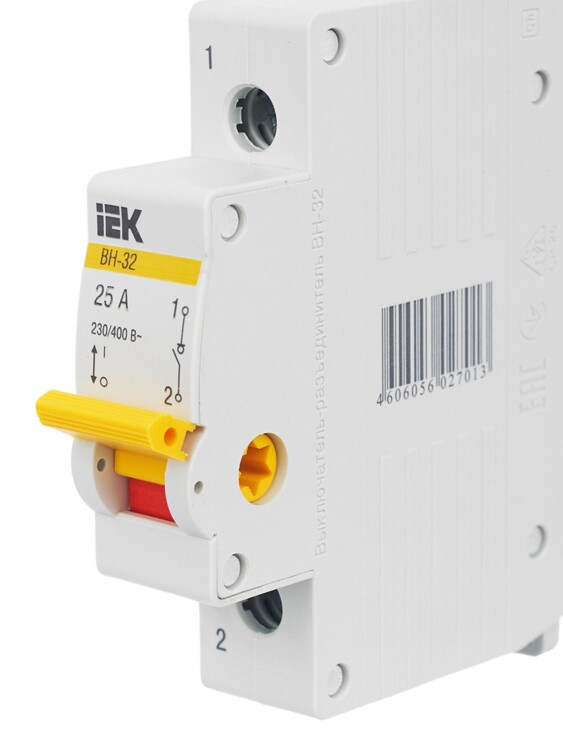

Выключатель нагрузки ВН-32 1Р 25А IEK
Выключатель-разъединитель ВН-32 IEK (мини-рубильник) предназначен для коммутации смешанных активных и индуктивных нагрузок в цепях переменного тока напряжением до 400 В частотой 50 Гц.
ВН-32 не имеет собственного потребления электроэнергии, является устройством ручного управления.
По характеристикам соответствует требованиям ГОСТ IEC 60947-3.

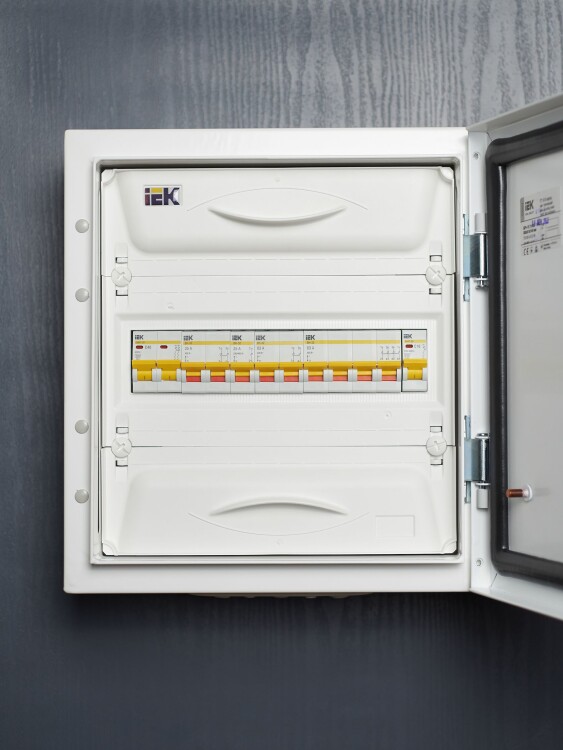

Применяется в учетно-распределительном оборудовании жилых и общественных зданий и сооружений, где предусматривается необходимость в оперативном отключении от сети отдельных групп электропотребителей или участков электрокоммуникации, например, в этажных щитах вместо пакетных выключателей.
Выключатель-разъединитель способен включать и отключать цепь с незначительным током или при незначительном изменении напряжения на зажимах каждого из полюсов разъединителя, и проводить токи в нормальных условиях работы, а также в течение определенного времени в аномальных условиях работы выдерживать токи короткого замыкания.

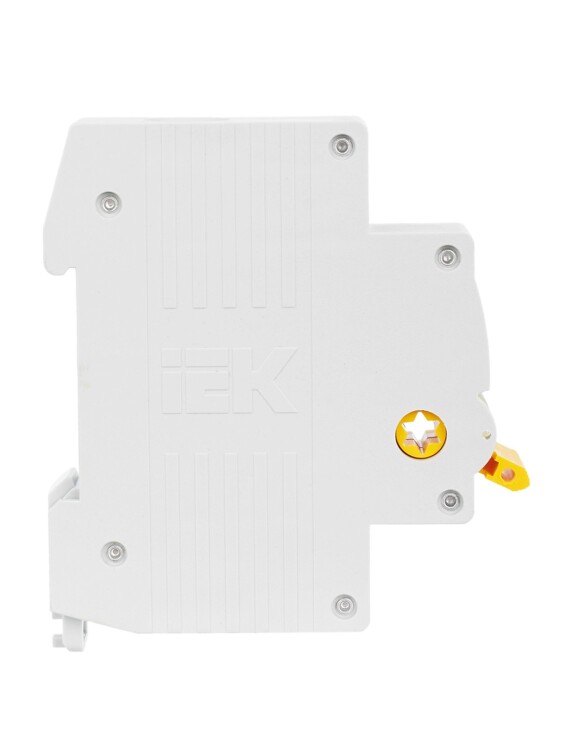

Размеры и вес
| Высота корпуса, мм | 80 |
| Ширина корпуса, мм | 18 |
| Глубина корпуса, мм | 74 |
| Вес одного полюса, не более, г | 80 |

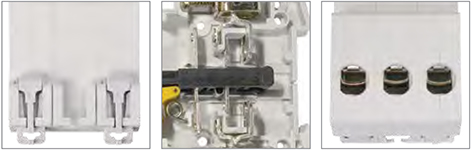

Особенности конструкции
- Увеличенная прочность корпуса в зоне присоединения проводников за счет двух дополнительных заклепок и монолитной лицевой панели.
- Выключатель не имеет собственного потребления электроэнергии, является устройством ручного управления.
- Напайка из серебросодержащего композита повышает износостойкость контактной группы и снижает переходное сопротивление.
- Усовершенствованная более широкая рукоятка включения выключателя с увеличенной площадью контакта.

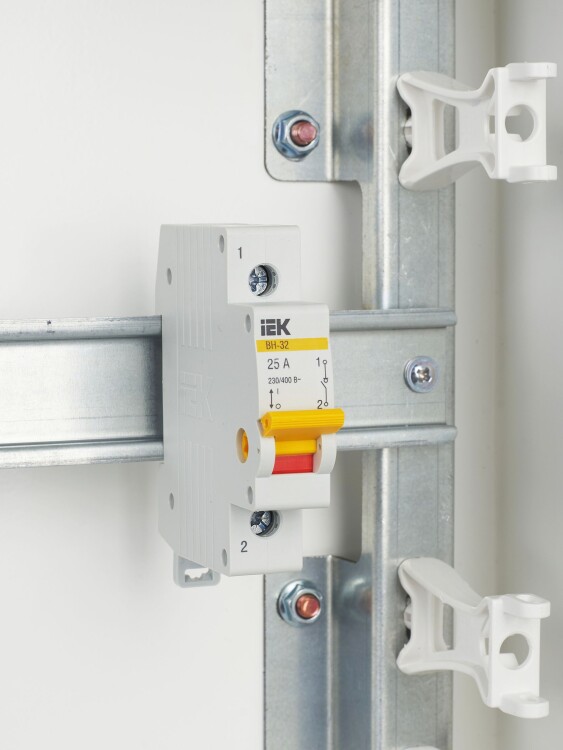

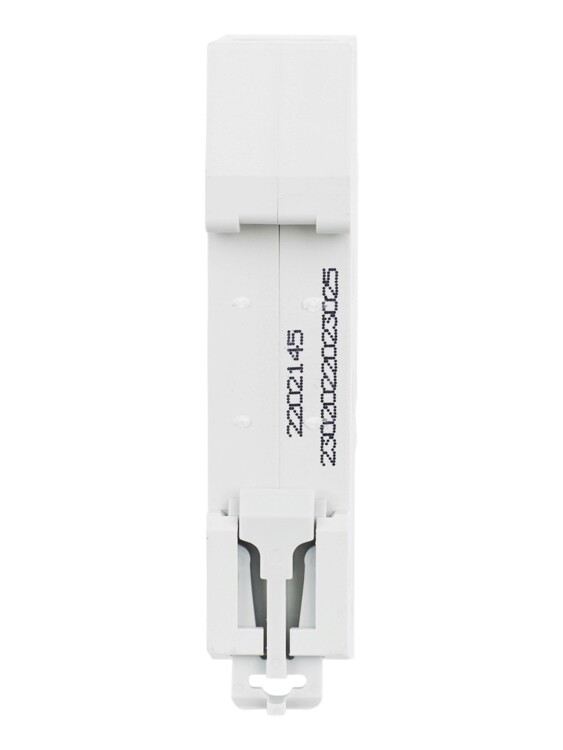

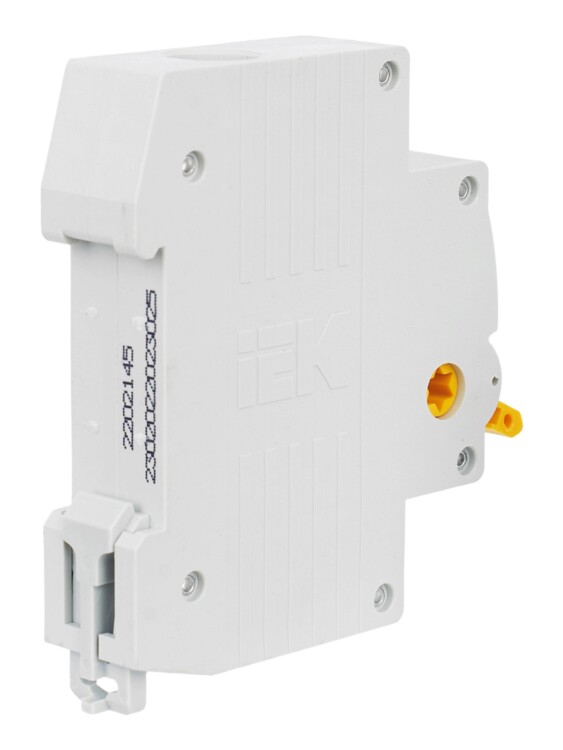

- Быстрый монтаж и дополнительная надежность крепления на DIN-рейке с помощью защелки с двойным фиксированным положением.
- Благодаря своей конструкции (двойной разрыв цепи) ВН-32 позволяет практически исключить пробой и перекрытие дугой по изоляции даже при длительной эксплуатации и сильном загрязнении.
- Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую устойчивость соединения.
- Широкий диапазон рабочих температур от -40 до +50 °С.
Технические характеристики
| Артикул | MNV10-1-025 |
| Тип изделия | выключатель-разъединитель |
| Модульная ширина (шаг 18 мм) | 1 |
| Количество полюсов | 1P |
| Максимальное допустимое рабочее напряжение Ue, В | АС 230 / 400 |
| Частота тока, Гц | 50 |
| Номинальный ток, А | 25 |
| Тип элемента управления | тумблер |
| Номинальное выдерживаемое импульсное напряжение Uimp, В | 6000 |
| Напряжение постоянного тока на 1 полюсв, не более, В | 48 |
| Номинальный кратковременно выдерживаемый в течение 1 с. ток Icw, А | 15Ie |
| Категория применения по ГОСТ Р 50030.3 | АС-22 А |
| Режим работы | продолжительный |
| Механическая износостойкость, циклов В-О | 30 тыс. |
| Электрическая износостойкость, циклов В-О | 20 тыс. |
| Группа механического исполнения | М1 (ГОСТ 17516.1) |
| Диапазон рабочих температур, °С | -40... +50 |
| Относительная влажность воздуха, % | 50 при +40 °С / 90 при +20 °С |
| Степень защиты от пыли и влаги | IP20 |
| Климатическое исполнение и категория размещения | УХЛ4 |
| Способ крепления | на DIN-рейку |
| Рабочее положение | вертикальное с возможным отклонением на 90° |
| Способ подключения | винтовое соединение |
| Материал присоединяемых проводников | медь |
| Присоединительная способность контактных зажимов, кв.мм | 2,5 - 35 |
| Рекомендуемый / максимально допустимый момент затяжки винтов контактных зажимов, Н*м | 2 / 3 |
| Срок службы, не менее, лет | 15 |
Внимание!
Эксплуатация выключателя должна осуществляться только при наличии последовательно включенного автоматического выключателя с защитой от сверхтоков.
