Описание и характеристики

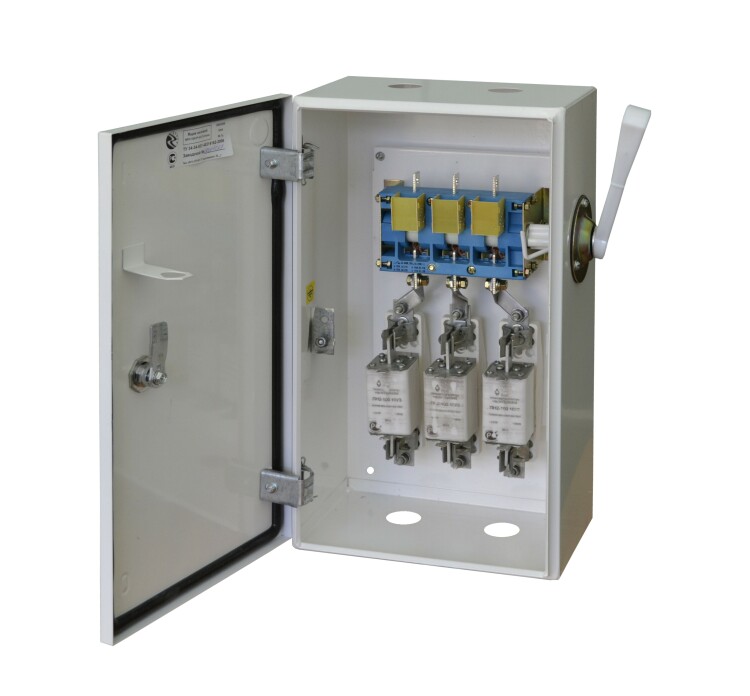

Рубильник ЯРП-100-IP54-У3 (100 А, IP54)
Ящик силовой ЯРП (ящик с рубильником и предохранителями) предназначен для нечастых (не более трёх в час) включений - отключений силовых цепей, напряжением до 400 В переменного тока частотой 50 Гц, а также защиты их при перегрузках и коротких замыканиях.
ЯРП - силовой ящик, в котором функцию выключателя выполняет трёхфазный рубильник ВР32 с дугогасительными камерами, обеспечивает двойной разрыв, однако разрыв только со стороны вводной кабельной линии.
Применяется для подключения одной линии ввода и одной отходящей линии.
Преимущества
- Высокая ремонтопригодность.
- Степень защиты от пыли и влаги IP54 гарантированно обеспечивается пенополиуретановым уплотнением дверки, резиновыми уплотнителями заглушек вводных отверстий, резиновым уплотнением в месте выхода рукоятки из корпуса, замками с уплотнением и герметично сваренным корпусом.
- Корпус окрашен порошковой краской шагрень (Ral 7035).
Размеры и вес
| Высота, мм | 450 |
| Ширина (без рукоятки), мм | 250 |
| Глубина, мм | 163 |
| Вес, кг | 8,2 |
Особенности конструкции
- Трёхфазный рубильник ВР32 с дугогасительными камерами для включения - отключения силовой цепи.
- Предохранители установлены неподвижно.
- Вводные проводники подключаются к рубильнику ВР32, отходящие - к неподвижным контактам-основаниям предохранителей.
- Отключение силовой цепи обеспечивается двойным видимым разрывом.
- Имеется возможность блокировки дверки от открытия при включённом рубильнике.
- Ящик оснащен уголком заземления, защищенным от краски, с двумя отверстиями.
Технические характеристики
| Номинальный ток цепи ящика, А | 100 |
| Тип (размещение) вводных отверстий | сальник (верх / низ) |
| Климатическое исполнение | У3 |
| Степень защиты от пыли и влаги | IP54 |
