Описание и характеристики

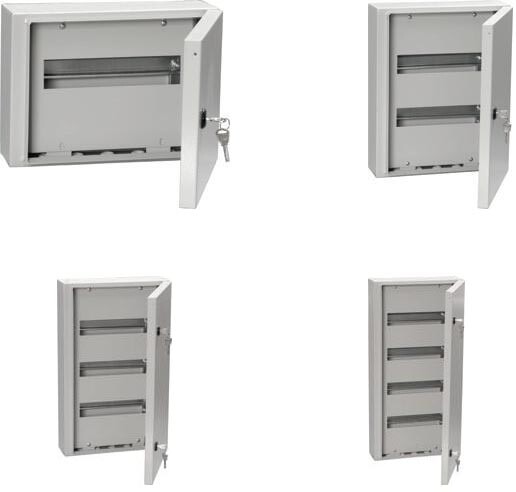

Корпуса электрощитов с установленной на них аппаратурой применяются для приема ираспределения электрической энергии в силовых и осветительных установках производственных,ЩРН3 6х12общественных, административных, жилых и других подобных зданий.Технические характеристики электрощитков ЩР, ЩУ, ЩК всех типов:- номинальный ток аппарата на вводе - до 100 А;- номинальный ток шин N и PE - до 100 А;- номинальный ток щита - 100 А;- степень защиты IP 31. исключение составляет щит ЩРН3-6х12, в котором применяются медные шины N и РЕ:- номинальный ток аппаратов на вводе - до 160 А;- номинальный ток шин N и PE - до 160 А;- номинальный ток щита - 160 А.Корпуса щитов распределения предназначены для установки в них устройств защитного отключения(УЗО), наборов автоматических выключателей, а так же другой модульной аппаратуры предназначеннойдля крепления на DIN-рейку.Преимущества и основные характеристики корпусов щитов распределения ТМ Узола:Все корпуса комплектуются фальш-панелью, DIN-рейками, а также шинами N и PE.ЩРН 3х9 IP54- В соответствии с требованиями ГОСТ 15150-69 корпуса распределительных щитов имеют климатическоеисполнение УХЛ4.- Степень защиты корпусов не менее IP 31, а при открытой дверце IP 20, что позволяет устанавливать щитыв местах доступных неквалифицированному персоналу.- Корпуса щитов распределения ТМ Узола имеют отверстия для опломбировки. Это позволяетустанавливать в корпусах модульного исполнения счетчики электрической энергии и крепить их на DIN-рейку.- Кроме того, применение счетчиков электрической энергии модульного исполнения и установка их враспределительных щитах ТМ Узола, позволяет значительно сэкономить на размерах щита и, такимобразом, значительно снизить себестоимость сборного изделия.- ЗАО Узола в настоящее время серийно выпускает корпуса щитов распределительных с модульнойемкостью (из расчета 1 модуль=18 мм) от 9 до 72 модулей, как навесного так и встраиваемого исполнения, сзамком или с вертушком.- Отличительной особенностью корпусов распределения является применение омедненных шпилеквместо болтов в узлах заземления.
