Описание и характеристики

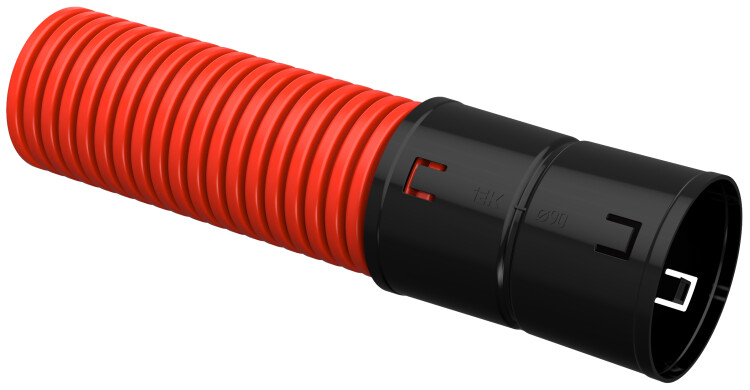

Труба двустенная ПНД гофрированная O90 с протяжкой, красный
Труба двустенная ПНД гофрированная с протяжкой предназначена для защиты силового кабеля, информационных и сигнальных линий, а также линий связи от механических повреждений и агрессивного воздействия окружающей среды.
Высокие прочностные и влагозащитные характеристики позволяют использовать двустенную трубу ПНД для укладки в грунт и бетон.
Применяется в строительстве для прокладки подземных коммуникаций, в транспортной инфраструктуре при строительстве дорог, аэропортов, в жилищно-коммунальном хозяйстве, электроснабжении, телекоммуникациях.
По своим характеристикам соответствует ГОСТ Р МЭК 61386.1, ГОСТ Р МЭК 61386.24.
Преимущества
- Кольцевая жесткость.
- Ударная прочность.
- Гибкость.
- Гладкая внутренняя поверхность для протяжки кабеля.
- Широкий диапазон рабочих температур.
- Стальная протяжка и муфта соответствующего диаметра в комплекте.

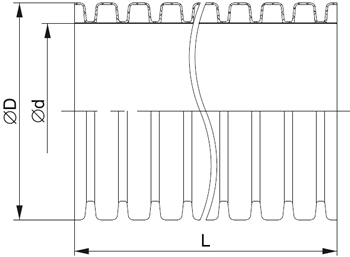

Размеры
| Наружный диаметр D, мм | 90 |
| Внутренний диаметр d, мм | 74,5 |
Материалы и цвета
| Цвет внешней гофрированной стенки | Красный (RAL 3001) |
| Материал внешней гофрированной стенки | полиэтилен низкого давления (ПНД) |
| Материал каркаса - армирующего волокна | полиэтилен низкого давления (ПНД) |
| Материал муфты соединительной | полиэтилен низкого давления (ПНД) |
Технические характеристики
| Артикул | CTG12-090-K04-050-R |
| Тип изделия | труба электротехническая гофрированная гибкая |
| Конструктивное исполнение | двустенная |
| Степень сопротивления сжатию (ГОСТ Р МЭК 61386.1), Н | 750 |
| Сопротивление сжатию (ГОСТ Р МЭК 61386.24) | тип 450 |
| Номинальная кольцевая жесткость, кПа | 8,2 |
| Электрическаяя прочность изоляции, не менее, В | 2000 |
| Сопротивление изоляции, не менее, В | 100 |
| Класс защиты от поражения электрическим током | II |
| Наличие протяжки в комплекте | есть |
| Наличие муфты соединительной в комплекте | есть |
| Диапазон рабочих температур, °C | -55... +60 |
| Степень защиты от пыли и влаги | IP40 (без аксессуаров) / IP54 (с муфтой) / IP57 (с муфтой и уплотнительным кольцом) |
| Климатическое исполнение и категория размещения | УХЛ5 (ГОСТ 15150) |
| Длина в бухте, м | 50 |
| Срок службы, лет | 50 |
