Описание и характеристики

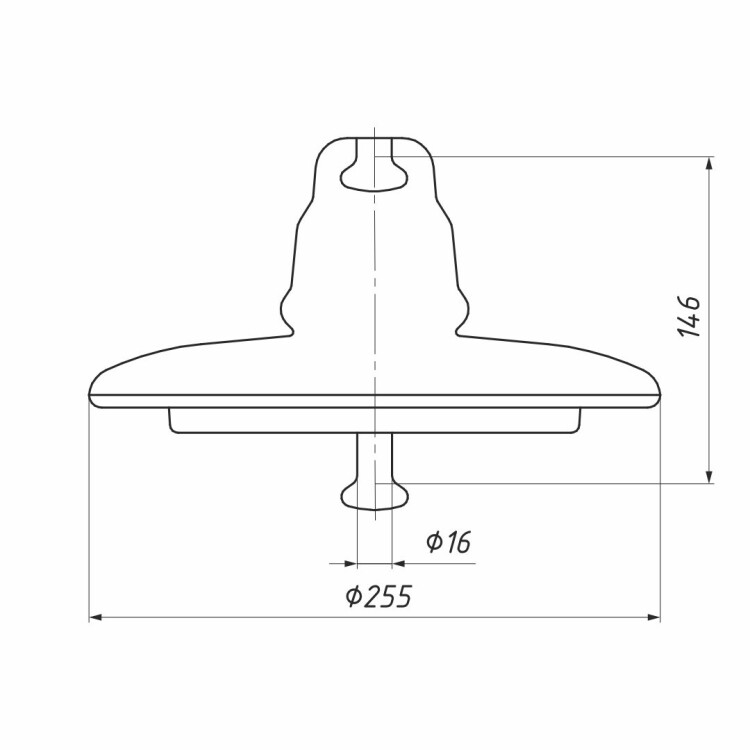

Изолятор ПС-70Е
- Минимальная разрушающая сила, кН: 70 кН
- Масса, кг: 3,5 кг

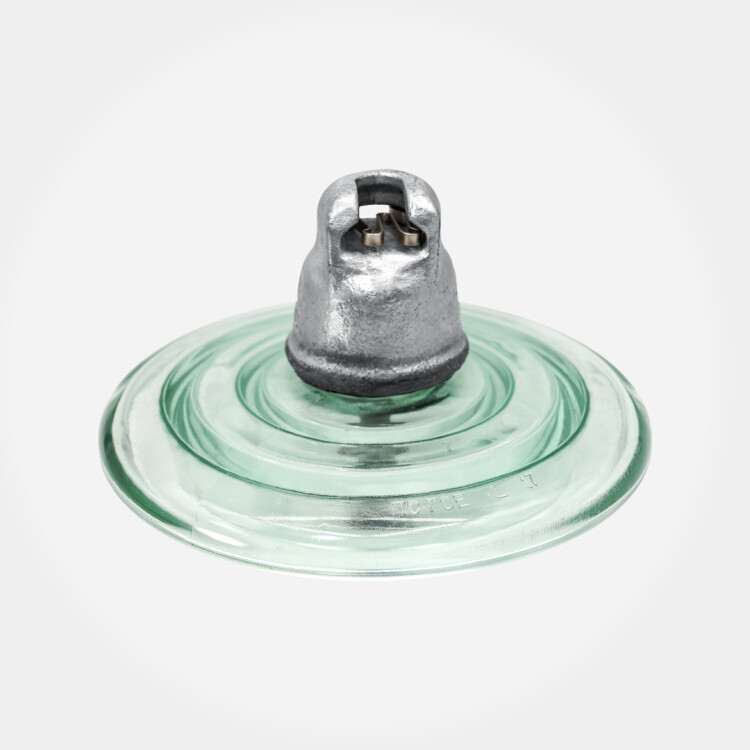

Стеклянный линейный подвесной изолятор ПС-70Е (для районов с нормальной степенью загрязнения атмосферы) предназначен для электрической изоляции и крепления проводов и грозозащитных тросов воздушных ЛЭП и ОРУ подстанций высокого напряжения 6-500 кВ.
На высоковольтных линиях электропередачи высокого напряжения применяют гирлянды, состоящие из последовательно соединенных шарнирным способом изоляторов. Количество изоляторов в гирлянде определяется классом напряжения линии, конструкцией опор, типом изолятора, условиями эксплуатации. На деревянных опорах при напряжении 35 кВ ставят два подвесных изолятора ПС в гирлянде; на металлических опорах — на один-два изолятора больше. Количество подвесных изоляторов ПС для ВЛ 6—35 кВ выбирается независимо от высоты над уровнем моря.
Во избежание самопроизвольного расцепления гирлянды стержень в пазу шапки фиксируется замком.
ВНИМАНИЕ! Буква "Е" в маркировке изолятора обозначает индекс модификации изолятора и косвенно характеризует год выпуска. Таким образом изоляторы ПС-70, ПС-70А, ПС-70Б, ПС-70В, ПС-70Г, ПС-70Д в настоящее время являются устаревшими и не выпускаются.
Современное название изолятора - ПС-70Е.
