Описание и характеристики

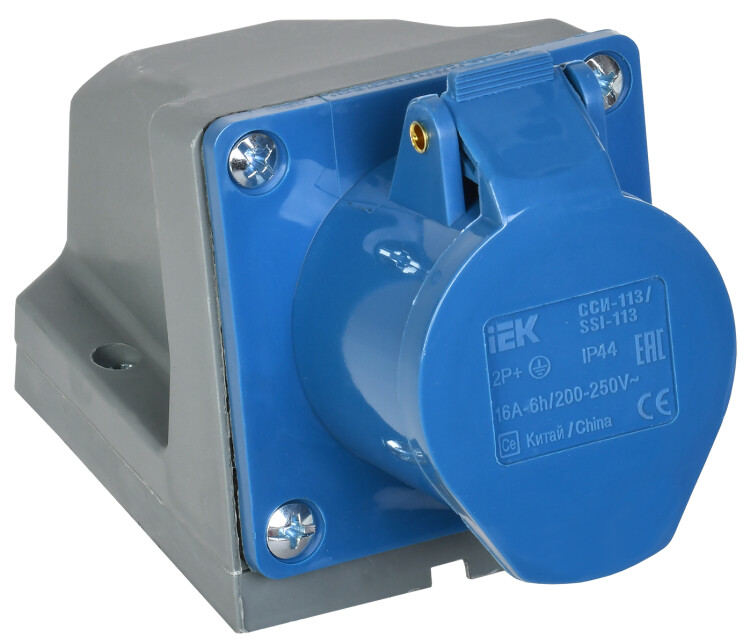

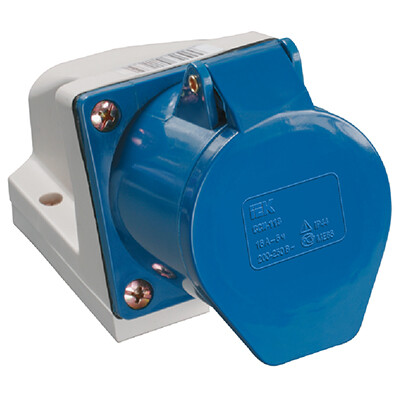

Розетка силовая стационарная ССИ-113 IEK (16 А, 2P+PE, 220 В, IP44) с защитной крышкой
Силовые штепсельные разъемы незаменимы при эксплуатации внутри помещений и на открытом воздухе совместно с мобильным электрооборудованием с кабельной системой питания и стационарным электрооборудованием однофазного и трехфазного исполнения.
Подходят для подключения строительного электрооборудования и электроинструмента, станков и другого промышленного оборудования, для электроснабжения бытовок и киосков, для использования в гостиницах, домах отдыха, турбазах и т.д.
Преимущества
- Термостойкие и самозатухающие материалы.
- Никелевое покрытие всех металлических элементов для защиты от коррозии.
- Возможность эксплуатировать во влажной среде (IP54).

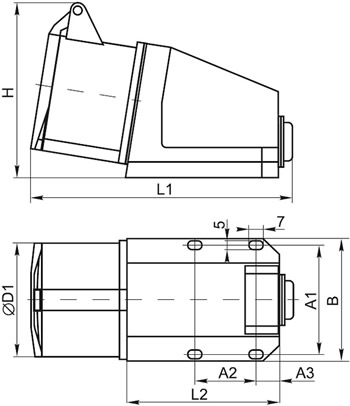

Размеры
| Размеры, мм | |||||||
|---|---|---|---|---|---|---|---|
| A1 | A2 | A3 | B | D1 | H | L1 | L2 |
| 58 ±1 | 34 ±1 | 15 | 70 | 52 | 92 | 135,6 | 86 |
Конструкция и материалы
 |
Крышки обеспечивают защиту от попадания внутрь разъема пыли, влаги, надежно закреплены. Части из эластомерных материалов (уплотнительные кольца, сальники) устойчивы к старению. |
 |
Шип на пластиковом корпусе силового разъема позволяет зафиксировать крышку ответной части соединения и предотвратить возможное несанкционированное отключение при механическом воздействии на присоединенный кабель вследствие его натяжения. |
 |
Винты, применяемые для механических и электрических соединений, защищены от самоотвинчивания и от коррозии. |  |
Кабельный ввод снабжен сальником, исключающим повреждение кабеля. Наличие пространства для размещения кабеля. |
 |
Штыревые контакты изготовлены из электротехнической латуни, розеточные узлы - из фосфористой бронзы. Для защиты от коррозии все элементы покрыты никелем. |
 |
Давление, оказываемое контактными гнездами на контактные вилки, препятствует легкому вводу и выводу вилки. Вилка не выпадает из штепсельной розетки при нормальной эксплуатации. |
Технические характеристики
| Артикул | PSR11-016-3 |
| Тип изделия | розетка силовая |
| Исполнение | стационарная, с защитной крышкой, профиль угловой |
| Цветовая кодировка | Синий |
| Число контактов | 2P+PE |
| Количество полюсов | 2 |
| Диапазон рабочего напряжения, В | 200 - 250 |
| Номинальная частота сети, Гц | 50 |
| Номинальный ток, А | 16 |
| Номинальное напряжение по изоляции, В | 500 |
| Ориентация заземляющего контакта (по циферблату часов) | 6 ч. |
| Рабочая температура, °С | -25... +40 |
| Степень защиты от пыли и влаги | IP44 |
| Группа механического исполнения | М1 (по ГОСТ 17516.1) |
| Тип монтажа | открытая установка |
| Тип подключения | клемма винтовая |
| Максимальное сечение подключаемых проводников, кв.мм | 2,5 |
| Наличие блокировки | нет |
| Срок службы, лет | 10 |
