Описание и характеристики

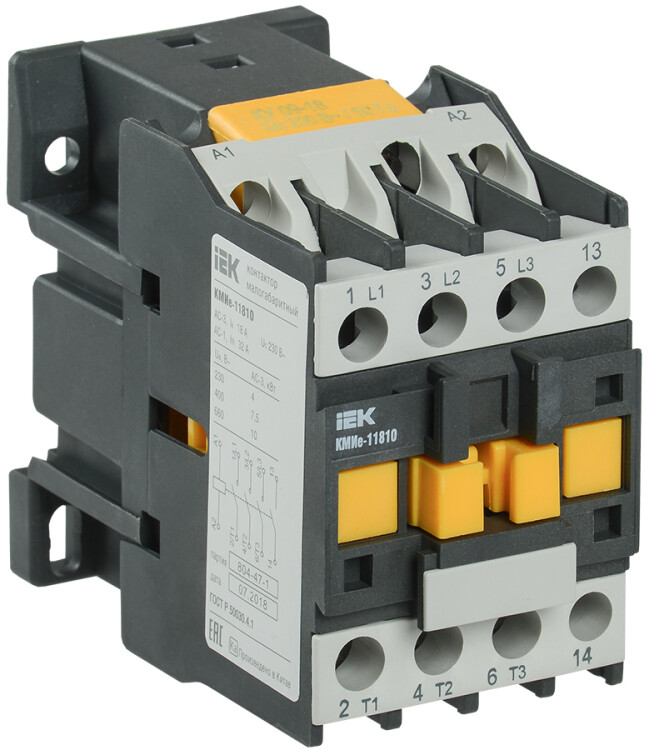

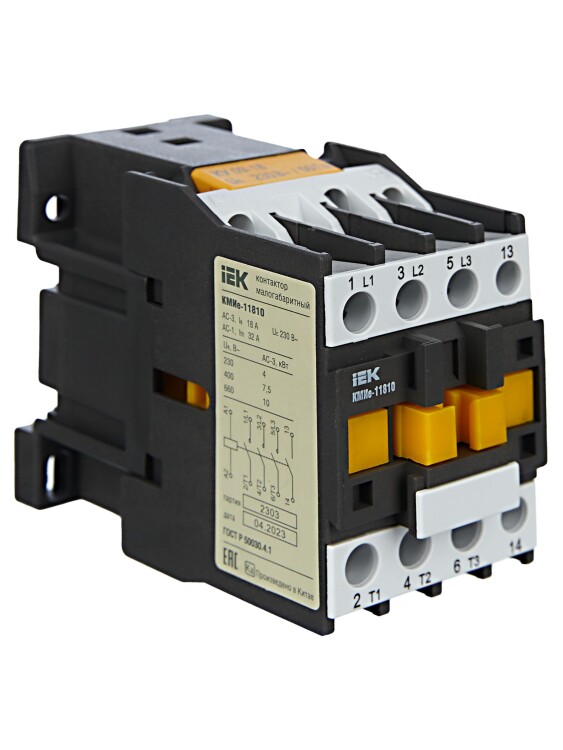

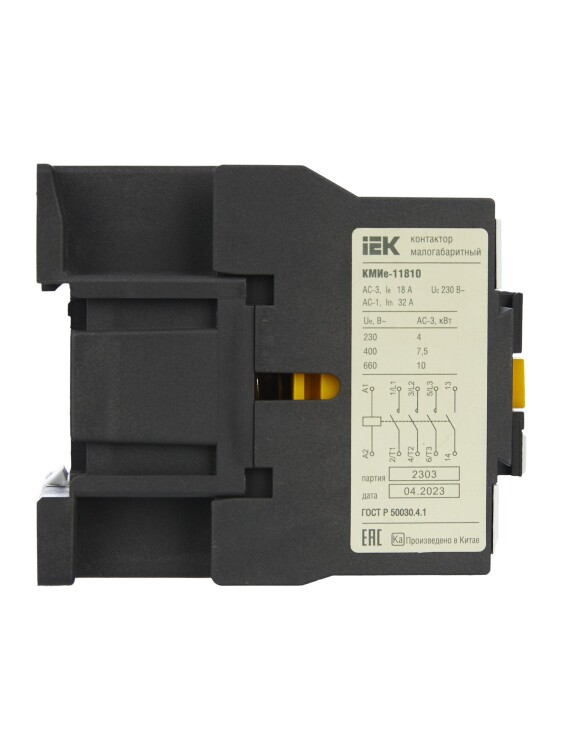

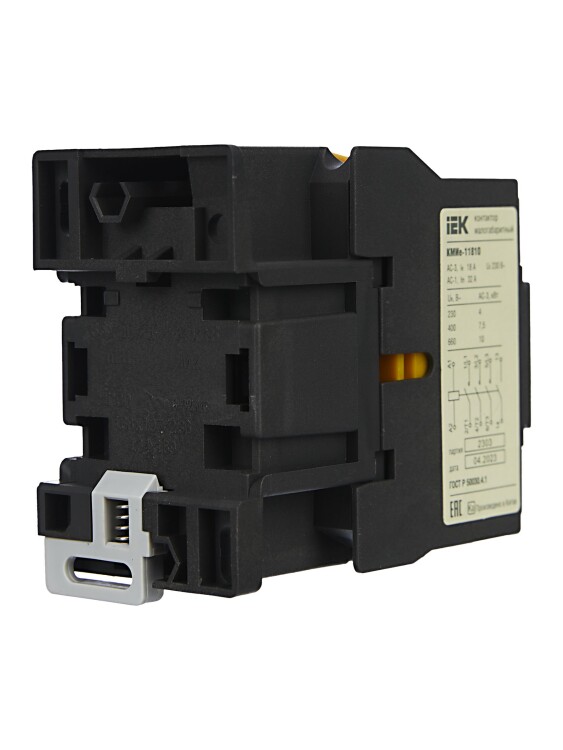

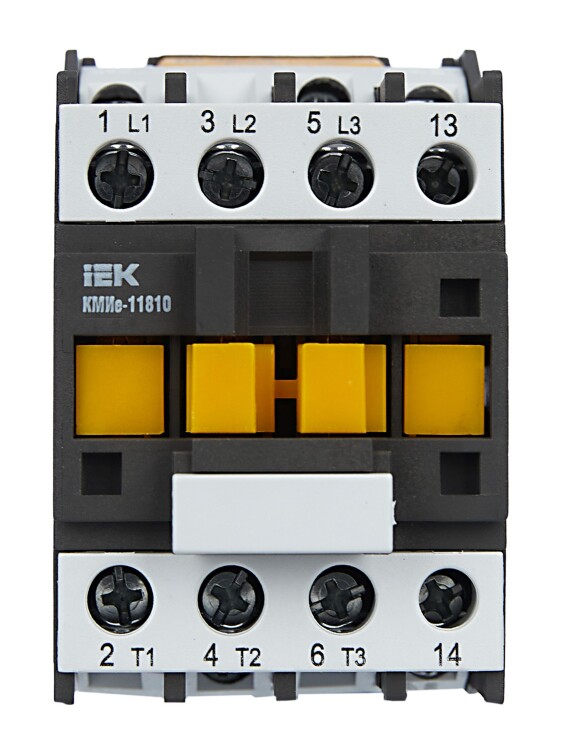

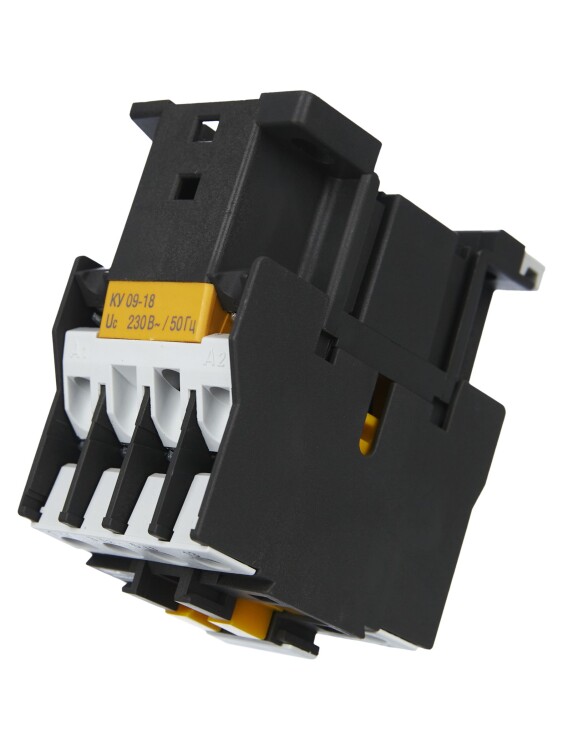

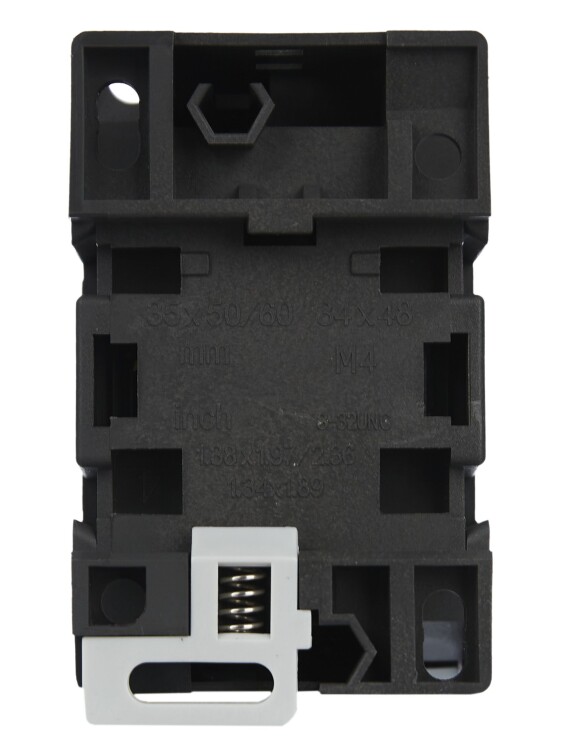

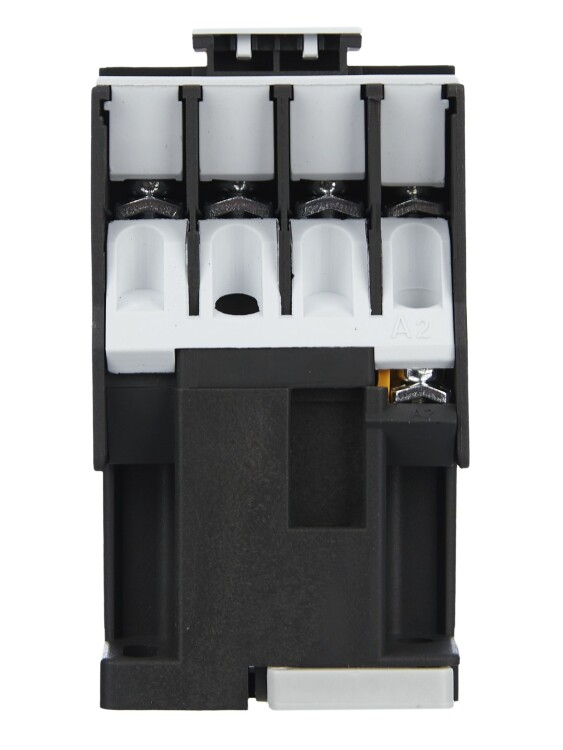

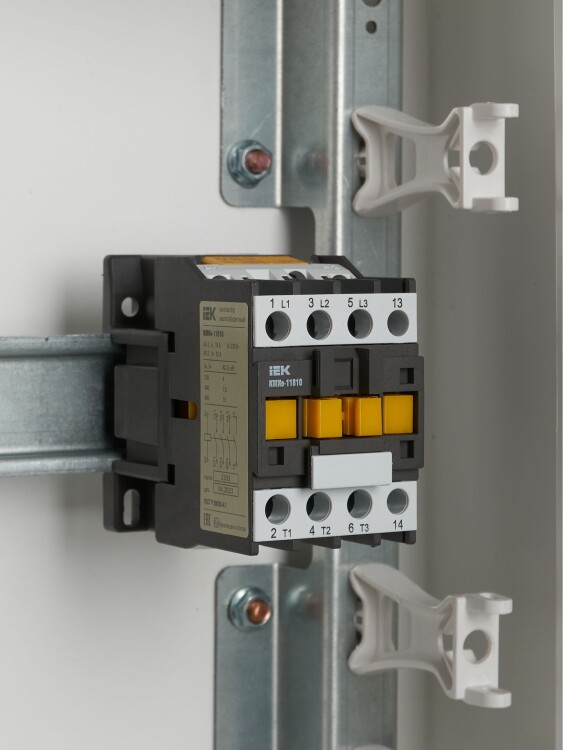

Контактор КМИе-11810 18А 230В/АС3 1НО IEK
Малогабаритные контакторы IEK серии КМИе предназначены для использования в схемах управления электроприводами для пуска, остановки и реверсирования трехфазных асинхронных электродвигателей с короткозамкнутым ротором на напряжение переменного тока до 660 В частоты 50 Гц.
Применяются для управления вентиляторами, насосами, тепловыми завесами, печами, кран-балками, станками, освещением, в системах автоматического ввода резерва (АВР).
По своим конструктивным и техническим характеристикам соответствуют требованиям международных и российских стандартов ГОСТ Р 50030.4.1-2002 (МЭК 60947-4-1-2000).

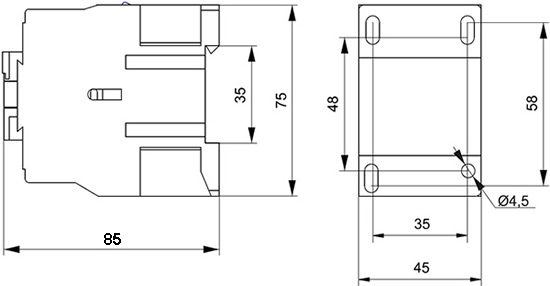

Размеры
Особенности конструкции
 |
Магнитная система в рабочем положении обеспечивает оптимальный режим эксплуатации (отсутствие шумов и повышенная надежность контактной системы). |  |
Короткозамкнутые алюминиевые кольца, запрессованные в полюсные наконечники неподвижной части магнитной системы, предусмотрены для предотвращения детонации. |
 |
Контакторы до 32 А комплектуются одним встроенным замыкающим или размыкающим дополнительным контактом. |
 |
Насечки на присоединительных контактах снижают нагрев проводов благодаря надежной фиксации в местах присоединения и увеличению суммарной площади контакта. |
Технические характеристики
| Артикул | KKME11-018-230-10 | |
| Тип изделия | контактор | |
| Параметры главной цепи | ||
|---|---|---|
| Номинальное рабочее напряжение переменного тока Ue, В | 230; 400; 660 | |
| Номинальный рабочий ток Ie, категория применения АС-3 (Ue ?400 В), А | 18 | |
| Условный тепловой ток Ith (t° ?40 °C), категория применения АС-1, А | 32 | |
| Номинальная мощность по АС-3, кВт | 230 В | 4 |
| 400 В | 7,5 | |
| 660 В | 10 | |
| Номинальное напряжение изоляции Ui, В | 660 | |
| Сопротивление изоляции, не менее, МОм | 10 | |
| Номинальное импульсное напряжение Uimp, кВ | 6 | |
| Максимальная кратковременная нагрузка (t ?1 с.), А | 324 | |
| Условный ток короткого замыкания Inc, А | 3000 | |
| Защита от сверхтоков - предохранитель gG, А | 25 | |
| Мощность рассеяния при Ie, Вт | АС-3 | 0,8 |
| АС-1 | 2,5 | |
| Степень защиты от пыли и влаги | IP20 (ГОСТ 14254) | |
| Климатическое исполнение и категория размещения | УХЛ4 (ГОСТ 15150) | |
| Срок службы, не менее, лет | 15 | |
| Параметры цепи управления | ||
| Номинальное напряжение катушки управления Uc, В | 230 | |
| Диапазон напряжения управления Uc, В | срабатывание | 0,8 - 1,1 |
| отпускание | 0,3 - 0,6 | |
| Мощность потребления катушки при Uc, В*А | срабатывание | 70 |
| удержание | 7 | |
| Время срабатывания, мс. | замыкание | 12 - 22 |
| размыкание | 4 - 19 | |
| Мощность рассеяния, Вт | 2 - 3 | |
| Механическая износостойкость, млн. циклов | 9 | |
| Коммутационная износостойкость, млн. циклов | АС-3 | 0,9 |
| АС-1 | 0,8 | |
| Параметры вспомогательной цепи | ||
| Номинальное напряжение Un, В | переменного тока | до 660 |
| постоянного тока | до 440 | |
| Количество и вид вспомогательных контактов | 1 нормально разомкнутый | |
| Номинальное напряжение изоляции Ui, В | 660 | |
| Ток термической стойкости (t° ?40 °C) Ith, А | 10 | |
| Минимальная включающая способность | Umin, В | 17 |
| Imin, мА | 5 | |
| Защита от сверхтоков - предохранитель gG, А | 10 | |
| Максимальная кратковременная нагрузка (t ?1 с.), А | 100 | |
| Сопротивление изоляции, МОм | 10 | |
| Тип подключения вспомогательных цепей | винтовое соединение | |
Условия эксплуатации
- Эксплуатация контакторов разрешается только с последовательно включенными устройствами защиты электрической цепи, такими, как плавкие предохранители и автоматические выключатели соответствующего номинального тока.
- Конструкцией изделия не предусмотрены какие-либо меры защиты от прямого прикосновения к токоведущим частям, находящимся под напряжением.
- Температура окружающей среды при эксплуатации: -25... +50 °С.
Относительная влажность воздуха до 50 % при +40 °С, допускается эксплуатация контакторов при относительной влажности воздуха до 90 % и температуре +20 °С. - Высота над уровнем моря: не более 2000 м.
- Рабочее положение: вертикальное с возможным отклонением по горизонтали ±30°.
- Воздействие вибрационной нагрузки с частотой до 100 Гц при ускорении до 1 g.
Подключение
Схема электрическая
Сечение подключаемых проводников
| Главные контакты | |
|---|---|
| Гибкий кабель без наконечника, кв.мм | 1,5 - 4 |
| Жесткий кабель без наконечника, кв.мм | 2,5 - 6 |
| Размеры винта | М3.5 |
| Вспомогательные контакты и контакты управления | |
| Гибкий кабель без наконечника, кв.мм | 1 - 4 |
| Жесткий кабель без наконечника, кв.мм | 1 - 4 |
| Размеры винта | М3.5 |
