Описание и характеристики

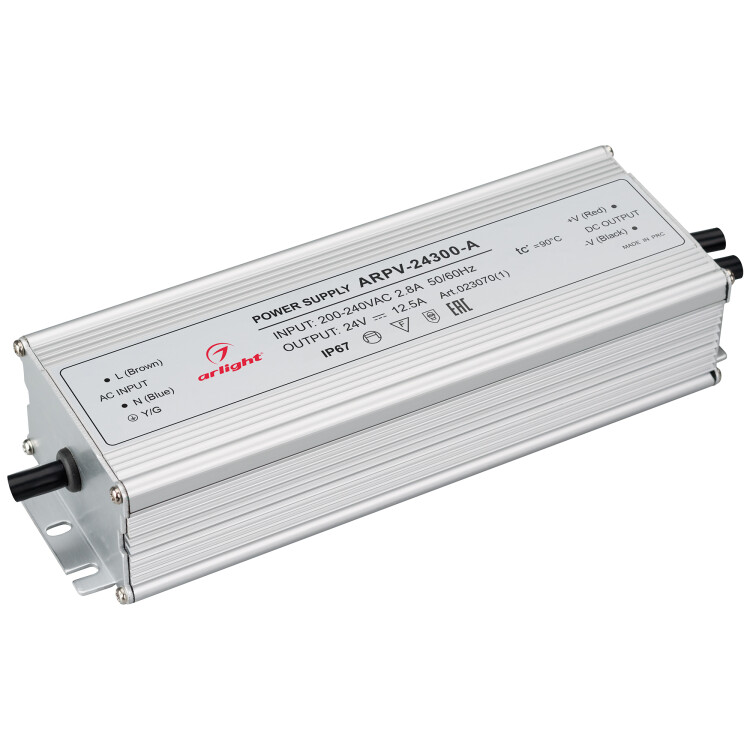

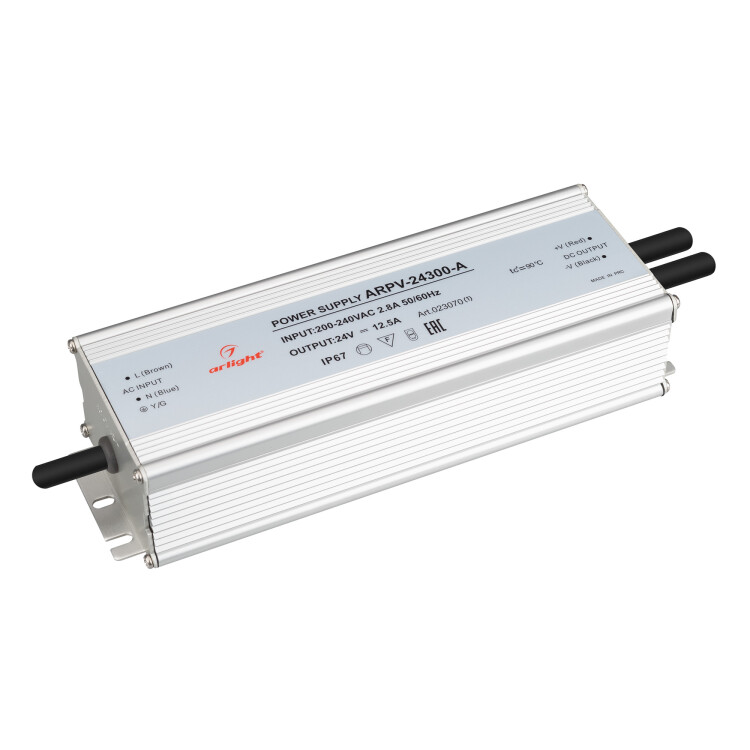

Блок питания Arlight ARPV-24300-А (24 В, 12,5 A, 300 Вт, IP67)
Источники питания Arlight серии ARV-А предназначены для преобразования переменного напряжения электрической сети в постоянное стабилизированное напряжение.
Используются для питания светодиодной ленты и другого светодиодного оборудования, требующего питания стабилизированным напряжением.
Герметичный корпус со степенью защиты от пыли и влаги IP67 и диапазоном рабочих температур от -30 до +50 °C позволяет использовать источники на открытом воздухе под навесом или в помещении.
Преимущества
- Высокая стабильность выходного напряжения.
- Высокий КПД.
- Защита от перегрузки, короткого замыкания.
- Алюминиевый корпус обеспечивает эффективное естественное охлаждение.
- Минимальные габаритные размеры.
- Проверка 100 % изделий на заводе в условиях максимальной температуры и при максимальной нагрузке.

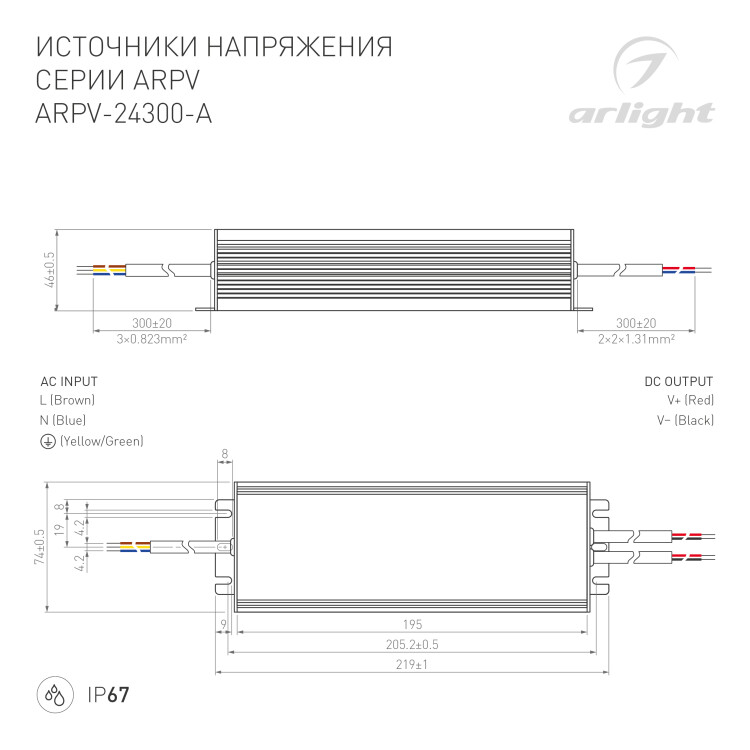

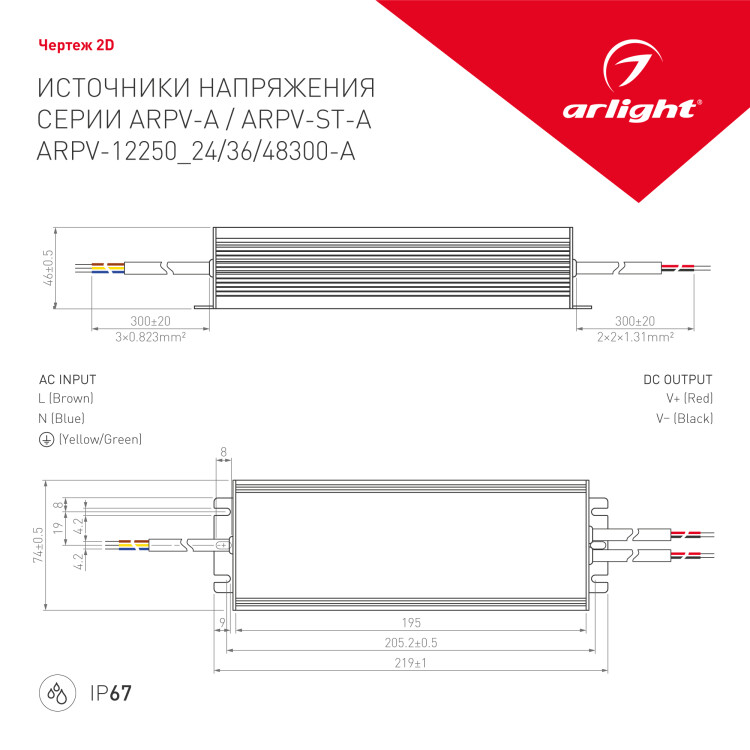

Размеры
| Длина, мм | 219 |
| Ширина, мм | 74 |
| Высота, мм | 46 |
Материалы
- Материал корпуса: алюминий.
Технические характеристики
| Артикул | 023070 |
| Тип изделия | источник напряжения |
| Форма корпуса | стандартный |
| Максимальная выходная мощность, Вт | 300 |
| Максимальный выходной ток, А | 12,5 |
| Выходное напряжение, В | DC 24 ±3% |
| Предельный диапазон входного напряжения, В | АС 180 - 264 |
| Входное напряжение, В | АС 200 - 240 |
| Частота питающей сети, Гц | 50 / 60 |
| Максимальный входной переменный ток, А | 2,8 |
| Пусковой ток, А | 43 |
| Длительность пуского тока, мкс. | 630 |
| Коэффициент мощности, cos ? | 0,5 |
| КПД, % | >91 |
| Рабочая температура, °C | -30... +50 |
| Степень защиты от пыли и влаги | IP67 |
| Тип подключения | провода |
| Использование с управлением ШИМ | любые помещения |
Установка и подключение
- Убедитесь, что выходное напряжение и мощность источника соответствуют подключаемой нагрузке.
- Закрепите источник питания в месте установки.

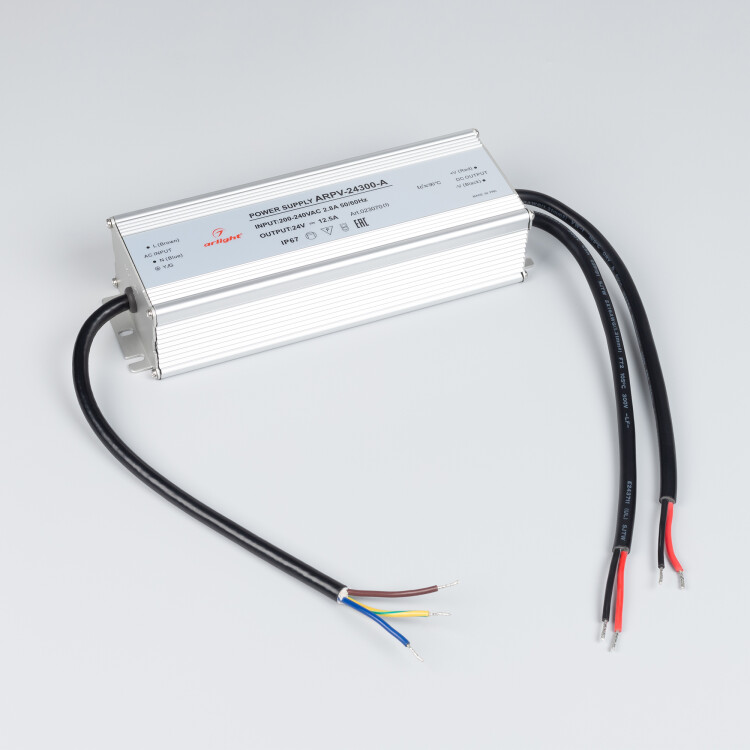

- Подключите выходные провода источника питания со стороны Output к нагрузке, строго соблюдая полярность: "V+" - красный провод, "V-" - черный провод.
- Подключите входные провода источника питания со стороны Input к обесточенной электросети, соблюдая маркировку: L - фаза (коричневый провод), N - ноль (синий провод).
- Подключите желто-зеленый провод, обозначенный символом
, к защитному заземлению.
- Проверьте правильность подключения всех проводов.
Подача напряжения сети ~230 В на выходные провода источника напряжения неминуемо приводит к выходу его из строя.
- Включите электропитание.
Допустима небольшая задержка включения источника (до 2 - 3 сек.), что является особенностью работы электронной схемы управления и не является дефектом. - Дайте поработать источнику 60 мин. с подключенной нагрузкой, которую вы предполагаете использовать.
Источник питания должен находиться в тех же условиях, как и при последующей эксплуатации.
- Проверьте температуру корпуса источника питания.
Максимальная температура корпуса источника в установившемся режиме не должна превышать +70 °С.
Если температура корпуса выше, необходимо уменьшить нагрузку, обеспечить лучшую вентиляцию или использовать более мощный источник питания.
- Отключите источник от сети после проверки.
Требования и рекомендации по эксплуатации
- Соблюдайте условия эксплуатации оборудования:
- температура окружающего воздуха от -30 до +50 °С;
- относительная влажность воздуха не более 90% при +20 °С, без конденсации влаги;
- отсутствие в воздухе паров и примесей агрессивных веществ (кислот, щелочей и пр.).
- Для естественной вентиляции обеспечьте не менее 20 см свободного пространства вокруг источника питания.
- Не нагружайте источник питания более 80 % от его максимальной мощности.
Учитывайте, что с повышением температуры окружающей среды максимальная мощность источника питания снижается.

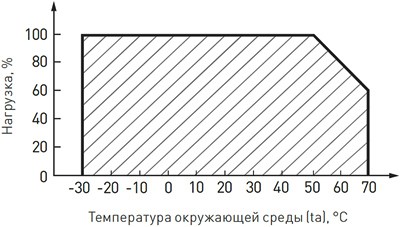

Максимальная допустимая нагрузка (% от мощности источника):
- Не устанавливайте источник питания вблизи нагревательных приборов или горячих поверхностей.
- При использовании в системе нескольких источников питания не устанавливайте их вплотную друг к другу.
- Не располагайте источник питания вплотную к нагрузке или на ней.
- Не допускайте воздействия прямых солнечных лучей на поверхность источника питания.
- Не размещайте источник в местах, где может скапливаться вода.
Нахождение источника в воде (лужа, тающий снег) вызывает разрушающие электрохимические процессы. - Не соединяйте параллельно выходы двух и более источников питания.
- При выборе места установки источника предусмотрите возможность обслуживания.
Не устанавливайте источник в местах, доступ к которым будет впоследствии невозможен.
Возможные неисправности и методы их устранения
| Неисправность | Причина | Метод устранения |
|---|---|---|
| Источник питания не включается. | Нет контакта в соединениях. | Проверьте все подключения. |
| Неправильная полярность подключения нагрузки. | Подключите нагрузку, соблюдая полярность. Если проблема не решена, значит нагрузка вышла из строя. Замените отказавшее устройство. | |
| Перепутаны вход и выход источника питания. | В результате такого подключения источник напряжения выходит из строя. Замените источник. | |
| Самопроизвольное периодическое включение и выключение. | Превышена максимально допустимая мощность нагрузки. | Уменьшите нагрузку или замените источник питания на более мощный. |
| В нагрузке присутствует короткое замыкание. | Внимательно проверьте все цепи на отсутствие замыкания. | |
| Температура корпуса выше +70 °C. | Превышена максимально допустимая мощность нагрузки. | Уменьшите нагрузку или замените источник питания на более мощный. |
| Недостаточно пространства для отвода тепла. | Проверьте температуру воздуха, обеспечьте достаточную вентиляцию. | |
| Напряжение на выходе источника нестабильно или не соответствует номинальному значению. | Электронная схема стабилизации внутри источника неисправна. | Не пытайтесь самостоятельно устранить причину. Передайте источник для проверки в сервисный центр. |
