Описание и характеристики

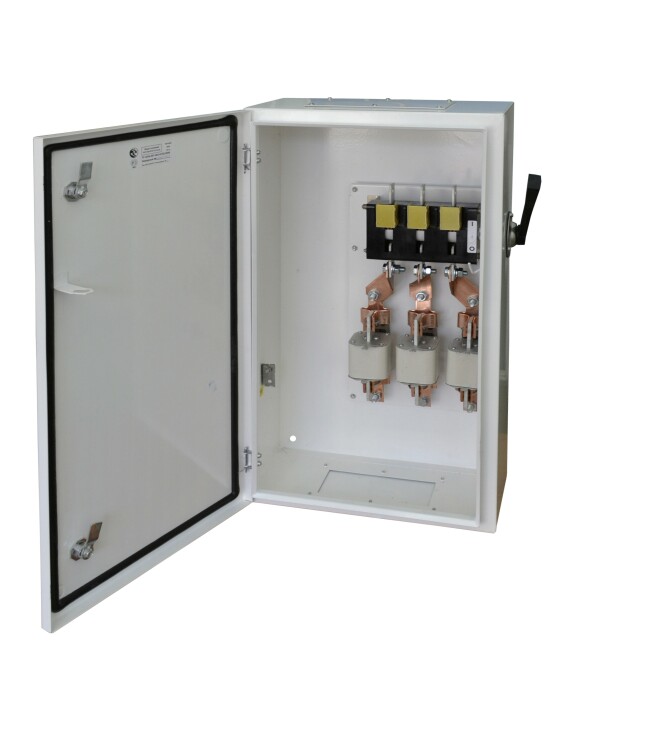

Рубильник ЯРП-400-IP54-У3 (400 А, IP54, со вставками)
Ящик силовой ЯРП (ящик с рубильником и предохранителями) предназначен для приёма и распределения электрической энергии в зданиях промышленного и общественного назначения, а также защиты отходящих линий предохранителями от перегрузок и коротких замыканий в сетях напряжением 380 / 220 В трёхфазного переменного тока частотой 50 Гц, а также для нечастых коммутаций силовых электрических цепей в электрических установках переменного тока частотой 50 и 60 Гц напряжением до 660 В и постоянного тока напряжением до 440 В при стационарной установке.
Применяется для подключения одной линии ввода и одной отходящей линии.
Преимущества
- Конструкция корпуса облегчена, что способствует лучшему охлаждению токопроводящих частей, снижению электрических потерь.
- Электробезопасный материал, стойкий к механическим, тепловым воздействиям и динамическим ударам.

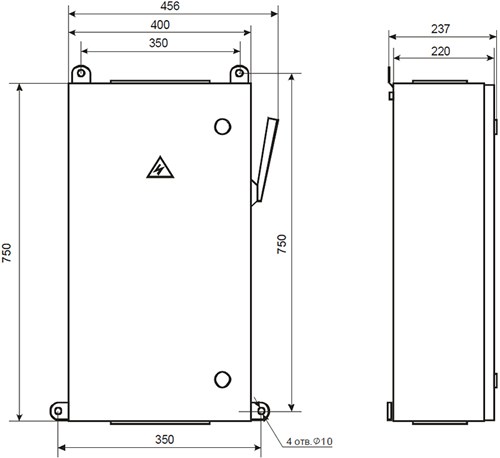

Размеры
Материалы и цвета
| Материал корпуса | самозатухающий пластик |
| Покрытие корпуса | порошковая краска шагрень RAL 7035 (Серый) |
Особенности конструкции
- Трёхфазный рубильник ВР32 с дугогасительными камерами для включения - отключения силовой цепи.
- Предохранители установлены неподвижно.
- Вводные проводники подключаются к рубильнику ВР32, отходящие - к неподвижным контактам-основаниям предохранителей.
- Отключение силовой цепи обеспечивается двойным видимым разрывом.
- Имеется возможность блокировки дверки от открытия при включенном рубильнике.
Технические характеристики
| Тип привода | ручной с боковой рукояткой |
| Применяемые предохранители | ПН-2-400-10УЗ ТУ16-552.113-75 (или аналогичные по габаритам и характеристикам) |
| Номинальный режим работы | продолжительный |
| Номинальное рабочее напряжение, В | 380 / 220 |
| Частота переменного тока, Гц | 50 |
| Номинальный длительный ток, А | 320 |
| Номинальный ток предохранителя, А | 400 |
| Коэффициент мощности | 0,95 |
| Допустимая частота включения - отключения | не более 3 раз в час |
| Температура эксплуатации, °С | -45... +40 |
| Степень защиты от пыли и влаги | IP54 |
| Климатическое исполнение | У3 |
| Рабочее положение | вертикальное |
| Максимальное сечение жил подключаемых кабелей, кв.мм | 2 х 150 |
| Вес изделия, кг | 24 |
| В комплекте | ящик силовой с выключателем ВР32-37 и 3 предохранителями |
