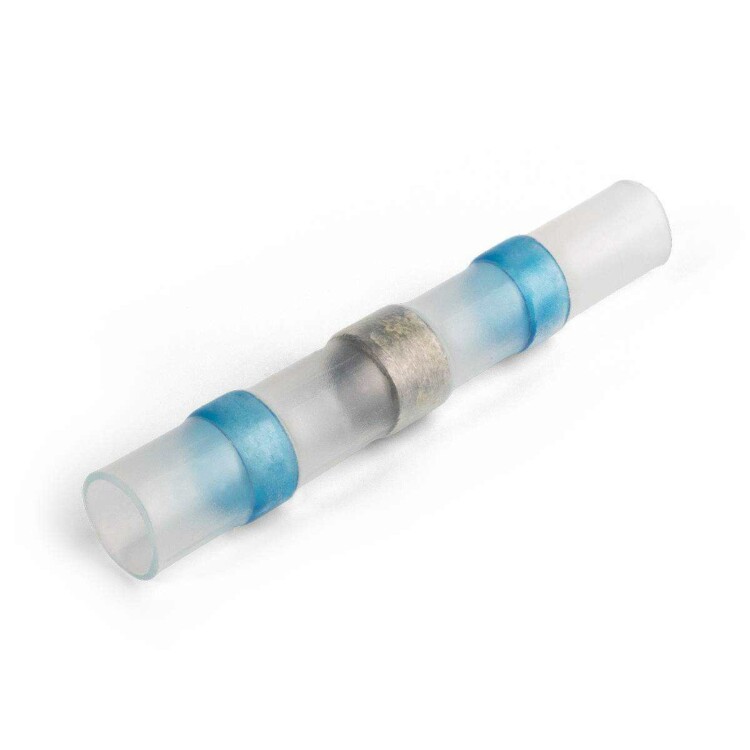

Гильза термоусаживаемая ПК-Т 2,5 КВТ (1,5 - 2,5 кв.мм) под пайку
Термоусаживаемые соединители под пайку предназначены для паяного соединения встык многопроволочных медных проводов.
Не требуют использования канифоли для монтажа.
Размеры
| Размеры, мм |
| L |
D |
d |
d1 |
| 40 |
4,5 |
2,3 |
2,0 |
Материалы и цвета
| Цвет изоляции |
Синий |
| Материал изоляции |
сшитый полиэтилен (не содержит галогенов) |
| Материал контактной части |
медь |
Особенности конструкции
- В центре соединителя расположено кольцо низкотемпературного припоя.
- По краям соединителя на внутренней поверхности термоусаживаемой трубки интегрированы цветные пояски термоплавкого клея, обеспечивающие полную герметичность соединения после усадки.
- Прозрачная изоляция обеспечивает визуальный контроль в процессе монтажа.
- Цвет поясков термоплавкого клея помогает идентифицировать размеры.
Технические характеристики
| Артикул |
79880 |
| Тип изделия |
гильза соединительная |
| Технология монтажа |
пайка |
| Максимальное напряжение, В |
690 |
| Материал жилы |
медь |
| Сечение жилы, кв.мм |
1,5 / 2,5 |
| Класс гибкости жилы |
2, 3, 4, 5, 6 |
| Термостойкость изоляции, °C |
+125 |
| Инструмент для монтажа |
высокотемпературный фен |
Монтаж
- Разместите соединитель на одном из проводов, сдвинув его в сторону от предварительно зачищенных концов жил.
- Распушите отдельные проводники и соедините концы жил встык таким образом, чтобы концы проводников заходили друг в друга.
- Обожмите руками выступающие проводники, сформировав место стыка.
- Сдвиньте соединитель на место контакта таким образом, чтобы поясок припоя располагался по центру соединяемых зачищенных жил.
- Используя бутановую горелку или высокотемпературный фен, равномерно прогрейте припой со всех сторон до его расплавления.
- Дайте изделию остыть.
