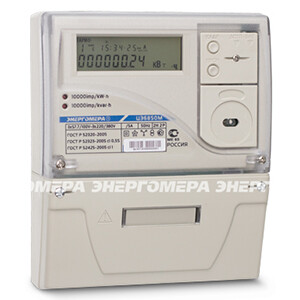

Счетчик 3ф 4т ЦЭ6850М 2Н 1 Р Ш31 5-7,5А 230В шкафной активная/реактивная

Счетчик электрической энергии трехфазный многотарифный микропроцессорный универсальный ЦЭ6850М 0,2S/0,5 220В 5-7,5А 2Н 1 Р Ш31

Счетчик ЦЭ6850М 0,2S/0,5 220В 5-7,5А 2Н 1 Р Ш31 предназначен для измерения активной и реактивной электрической энергии, активной, реактивной и полной мощности, коэффициента мощности, среднеквадратического значения напряжения и силы тока по трем фазам в трехфазных 4-проводных цепях переменного тока и организации многотарифного учета электроэнергии.

Счетчик может использоваться в автоматизированных системах контроля и учета электро-энергии (АСКУЭ) для передачи измеренных или вычисленных параметров на диспетчерский пункт по контролю, учету и распределению электрической энергии.
Для построения систем АСКУЭ используется интерфейс RS-485.

Результаты измерений получаются путем обработки и вычисления входных сигналов тока и напряжения микропроцессорной схемой платы счетчика.
Измеренные данные и другая информация отображаются на жидкокристаллическом индикаторе (ЖКИ) и могут быть переданы по интерфейсу RS-485.

Счетчик при отсутствии внешнего питающего напряжения полностью функционирует при поданном резервном напряжении питания.

Применение технологического программного обеспечения "Программа администрирования устройств" позволяет производить создание и модификацию программ для нужной конфигурации счетчика, программирование, диагностическое чтение данных, вести журнал связей и выполнять другие задачи.
Связь ПЭВМ со счетчиком через оптический порт на месте установки может обеспечиваться с помощью оптической головки.
Счетчик имеет возможность регистрировать профили нагрузки с различными интервалами времени.

Изготовлен по ТУ 4228-027-46146329-2000.

Габаритные размеры

Нормативно-правовое обеспечение

• ГОСТ 31818.11-2012 (IEC 62058-11-2012).
• ГОСТ 31819.21-2012 (IEC 62058-21-2012).
• ГОСТ 31819.22-2012 (IEC 62053-22:2003).
• ГОСТ 31819.22-2012 (IEC 62053-22:2003).

Функции

1. Счетчик ведет учет энергии по четырем тарифам в соответствии с графиками тарификации и сезонными программами (количество сезонных программ - до 12, количество исключительных дней - до 32, количество тарифных зон - до 12, количество графиков тарификации до 36).
2. Счетчик обеспечивает учет следующих данных:

• количество потребленной и отпущенной активной и реактивной электроэнергии нарастающим итогом, суммарно и раздельно по четырем тарифам;
• количество потребленной и отпущенной активной и реактивной электроэнергии в общем регистре, если графики тарификации отсутствуют или заданы пользователем некорректно;
• количество потребленной и отпущенной активной и реактивной электроэнергии нарастающим итогом за каждый месяц (глубина хранения 24 месяца);
• количество потребленной и отпущенной активной и реактивной электроэнергии нарастающим итогом за каждые сутки (глубина хранения 45 суток);
• максимальные значения месячных мощностей по четырем тарифам и в общем регистре (глубина хранения 24 месяца);
• графики активных и реактивных мощностей, усредненных на заданном интервале времени, в каждом направлении учета электроэнергии (для периода усреднения, равного 30 мин., глубина хранения составит 128 суток);
• энергия потерь в цепях тока нарастающим итогом для каждого направления электроэнергии, с учетом коэффициента трансформации тока.

3. Счетчик электроэнергии обеспечивает измерение и индикацию следующих параметров:

• полная, активная и реактивная мощность по каждой из фаз и суммарно;
• среднеквадратические значения фазных напряжений по каждой фазе в цепях напряжения;
• среднеквадратические значения токов по каждой фазе в цепях тока;
• углы сдвига фазы между основными гармониками фазных напряжений и токов;
• углы сдвига фазы между основными гармониками фазных напряжений;
• коэффициенты активной и реактивной мощности по каждой фазе (с ненормируемой точностью);
• частота сети.

4. Счетчик электроэнергии обеспечивает возможность задания следующих параметров (по интерфейсу):

• параметры администратора;
• пароль администратора (до 6 символов);
• восемь паролей пользователя для доступа по интерфейсу (до 6 символов);
• параметры пользователя;
• текущие время и дата величины суточной коррекции хода часов;
• разрешение перехода на "летнее" время, с заданием месяцев перехода на "зимнее", "летнее" время (переход на летнее время осуществляется в 2 часа, а на зимнее в 3 часа последнего воскресенья заданных месяцев);
• до двенадцати дат начала сезона;
• до двенадцати зон суточного графика тарификации;
• до 36 графиков тарификации;
• до 32 исключительных дней (дни, в которые тарификация отличается от общего правила и задается пользователем);
• графики тарификации для каждого из семи дней недели;
• коэффициенты трансформации тока и напряжения интервала усреднения мощности;
• интервал усреднения мощности;
• идентификатор (до 16 символов);
• рабочая скорость обмена и время активности интерфейса;
• установки для контроля фазных напряжений;
• сопротивление линий передачи электроэнергии по каждой фазе (для расчета энергии потерь);
• параметры, задаваемые при настройке;
• тип счетчика электроэнергии по номинальному току и напряжению;
• калибровочный коэффициент кварцевого резонатора;
• коэффициенты пересчета по току;
• коэффициенты пересчета по напряжению;
• калибровочные коэффициенты фазовой погрешности.

5. Счетчик обеспечивает возможность ручной коррекции хода часов до ± 30 с.
6. Имеет защиту памяти данных и памяти программ от несанкционированных изменений (пароль и пломбируемая кнопка).
7. Обеспечивает, при наличии санкционированного доступа, обнуление всех энергетических параметров.
8. Обеспечивает сохранение расчетных показателей и констант пользователя не менее 16 лет, а ход часов и ведение календаря не менее 10 лет при отсутствии внешнего питающего напряжения.
9. Обеспечивает фиксацию 100 последних корректировок параметров пользователя и перепрограммирования метрологических характеристик счетчика с фиксацией группы перепрограммируемых параметров.
10. Обеспечивает фиксацию 100 последних изменений фазных напряжений с фиксацией характера изменения параметров, 100 последних изменений состояния счетчика, 65536 срабатываний электронной пломбы счетчика и 65536 срабатываний электронной пломбы зажимной колодки.
11. В электросчетчике имеется испытательное выходное устройство - основное передающее устройство на каждое направление энергии (конфигурация этих выходов программируется).
12. Электросчетчик производит диагностику измерителя, часов, памяти программ, памяти данных, источника тока и выдает информацию об ошибках и сбоях в работе узлов на ЖКД и через интерфейс.
13. Обеспечивает обмен информацией с внешними устройствами обработки данных через оптический порт и интерфейс RS485.
14. Обмен данными через оптический порт и интерфейс соответствует ГОСТ Р МЭК 61107-2001.
15. Обмен данными одновременно через оптический порт и один из интерфейсов невозможен.
16. Счетчик электроэнергии, при отсутствии внешнего питающего напряжения и поданном резервном напряжении питания функционирует в режиме индикации и обеспечивает обмен информацией с внешними устройствами обработки и передачи данных через оптический порт и интерфейс RS-485.

Особенности конструкции

• Расширенный диапазон по напряжению 0,2 - 1,15 Uн.
• Технологический запас по классу точности.
• Высокая достоверность учета электроэнергии и мощности при наличии нарушений качества питающей сети (несимметрия и несинусоидальность напряжений и токов нагрузки);
  электросчетчик обеспечивает достоверный учет до 45-й гармоники сети.
• Обеспечение учета реальных потерь в ЛЭП .
• Регистрация в энергонезависимой памяти всех фактов вскрытия крышки клеммной коробки и корпуса электросчетчика - "электронная пломба".
• Возможность замены элемента питания без вскрытия корпуса.
• Автоматическая самодиагностика с выдачей результата.
• Защита от недоучета и хищений электроэнергии.
• Устойчивость к климатическим, механическим и электромагнитным воздействиям.
• Энергия, накопленная при незапрограммированном режиме тарификации или при обнаружении сбоев в работе электросчетчика, заносится в отдельный регистр.

Технические характеристики

Класс точности при измерении активной (реактивной) энергии	0,2S / 0,5
Номинальное фазное напряжение, В	57,7 - 220
Рабочее фазное напряжение, В	(0,2... 1,15) Uном
Номинальная частота сети, Гц	50 ± 2,5
Номинальный (максимальный) ток, А	5 (7,5)
Стартовый ток (чувствительность), мА	5
Полная мощность, потребляемая каждой цепью тока, не более, В*А	0,1
Полная (активная) мощность, потребляемая каждой цепью напряжения, не более, B*A (Bт)	4,0 (1,5)
Количество десятичных разрядов индикатора	8
Предел допускаемой основной абсолютной погрешности по времени, с./сут.	±0,5
Предел допускаемой дополнительной температурной среднесуточной погрешности по времени, с./(°С*сут.)	0,15 в диапазоне температур -10... +45 °С; 0,2 в диапазоне температур -40... +60 °С
Диапазон рабочих температур, °С	-40... +60
Масса, не более, кг	3
Степень защиты от пыли и влаги по ГОСТ 14254-96	IP51
Средняя наработка на отказ, часов	160000
Межповерочный интервал, лет	8
Средний срок службы, лет	30
Гарантийный срок (срок хранения и срок эксплуатации суммарно)	4 года с даты выпуска

Структура условного обозначения

Пример маркировки: ЦЭ6850М 0,2S/0,5 220В 5-7,5А 2Н 1 Р Ш31

0,2S/0,5	0,2S, 0,5S, 1 - класс точности по активной энергии; 0,5, 1, 2 - класс точности по реактивной энергии.
220В	Номинальное фазное напряжение сетей, к которым счетчик может присоединяться (счетчики ЦЕ6850М выпускаются с номинальным напряжениеми 220 В, имеют расширенный диапазон по напряжению от 0,2 Uном до 1,15 Uном и могут эксплуатироваться в сетях переменного тока с номинальным фазным напряжением от 57,7 до 220 В).
5-7,5А	Номинальный и максимальный ток: 1 - 1,5 А - трансформаторное включение, 5 - 7,5 А - трансформаторное включение, 5 - 100 - прямое включение.
2Н	Число направлений учета электроэнергии: 1Н - для счетчиков на одно направление; 2Н - для счетчиков прямого и обратного направлений.
1	Дополнительные модули: 0 - отсутствие модуля интерфейса; 1 - модуль интерфейса RS-485; 2 - модуль интерфейса RS-232; 4 - модуль интерфейса ИРПС. Модуль оптопорта присутствует во всех исполнениях.
Р	Р - наличие модуля резервного питания. О - отсутствие модуля резервного питания.
Ш31	Для установки в шкаф.
