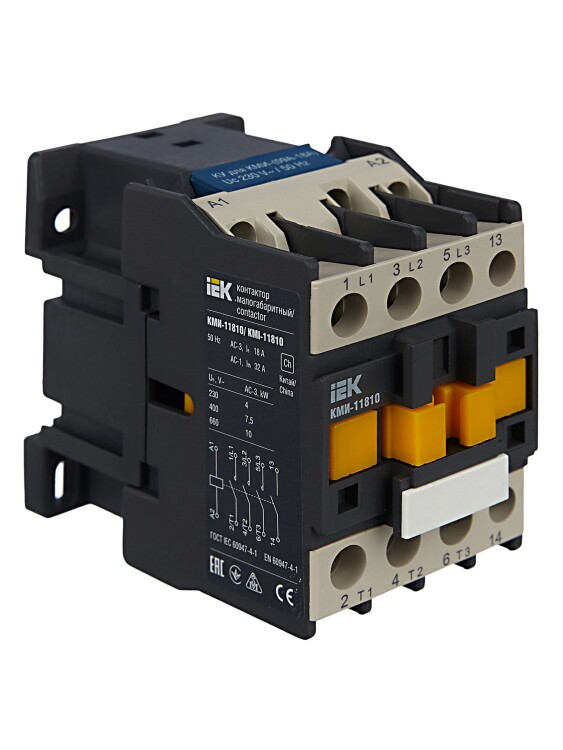

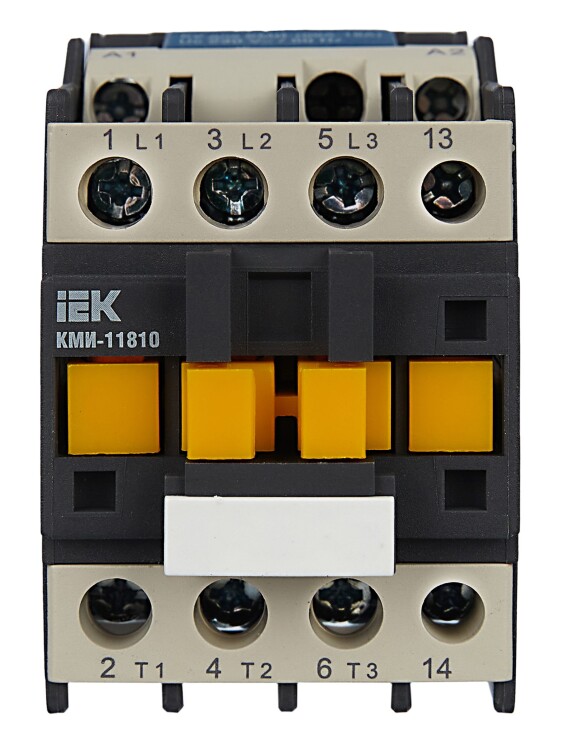

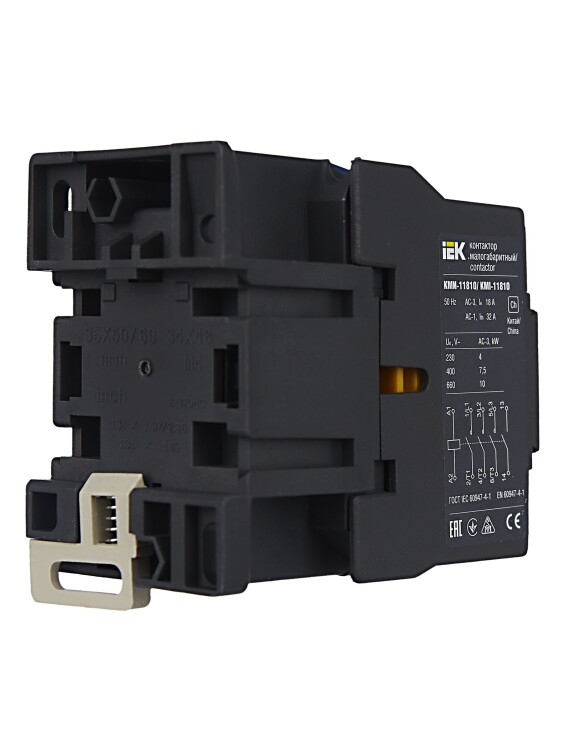

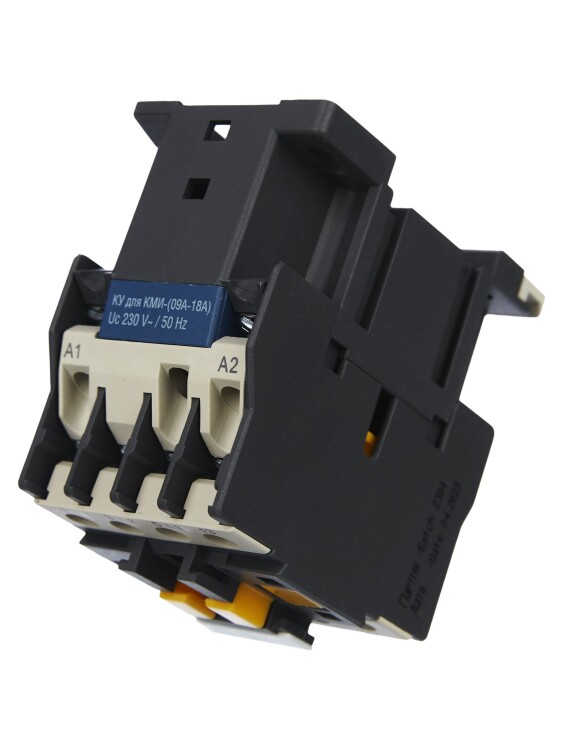

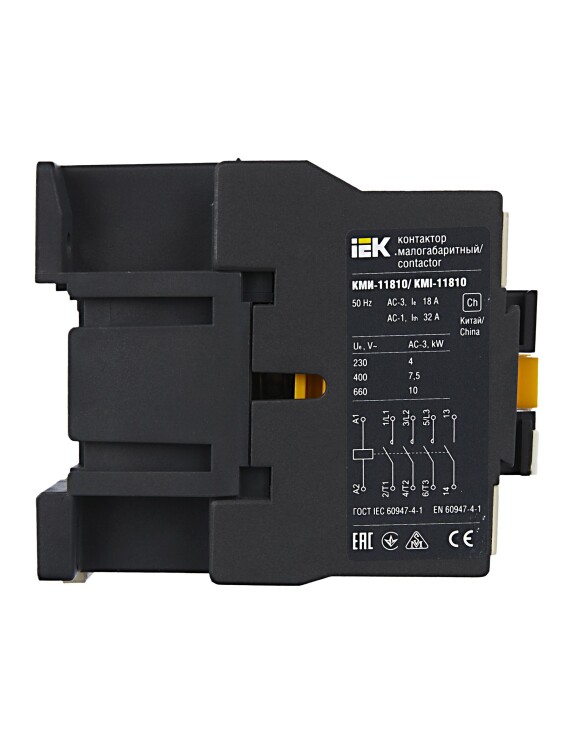

Контактор КМИ-11810 18А 230В/АС3 1НО IEK
Малогабаритные контакторы IEK серии КМИ предназначены для использования в схемах управления электроприводами для пуска, остановки и реверсирования трехфазных асинхронных электродвигателей с короткозамкнутым ротором на напряжение переменного тока до 660 В частоты 50 Гц.
Контакторы позволяют дистанционно управлять цепями освещения, нагревательными цепями, коммутировать трехфазные конденсаторные батареи и первичные обмотки трехфазных низковольтных трансформаторов.
Применяются для управления вентиляторами, насосами, тепловыми завесами, печами, кран-балками, станками, освещением, в системах автоматического ввода резерва (АВР).
Контакторы КМИ в комплекте с трехполюсными тепловыми реле серии РТИ применяются для защиты электродвигателей от перегрузок недопустимой продолжительности и сверхтоков, возникающих при обрыве одной из фаз.
Для увеличения количества вспомогательных контактов конструкция контакторов допускает установку одной контактной приставки серии ПКИ.
Установка на контакторах пневматической приставки выдержки времени серии ПВИ позволяет получить задержку замыкания или размыкания вспомогательной цепи от 0,1 до 180 с.
Предусмотрена возможность получения реверсивного варианта с использованием механизмов блокировки.

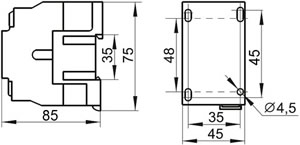

Размеры
Особенности конструкции
 |
В результате применения уникальной технологии производства магнитная система в рабочем положении обеспечивает оптимальный режим эксплуатации (отсутствие шумов и повышенная надежность контактной системы). |  |
Короткозамкнутые алюминиевые кольца, запрессованные в полюсные наконечники неподвижной части магнитной системы, предусмотрены для предотвращения детонации. |
 |
Наличие встроенных дополнительных контактов. Каждый контактор до 32 А комплектуется одним встроенным дополнительным контактом: 1НО или 1НЗ (замыкающий или размыкающий). Контакторы от 40 до 95 А комплектуются двумя дополнительными контактами: 1НО + 1НЗ. |
 |

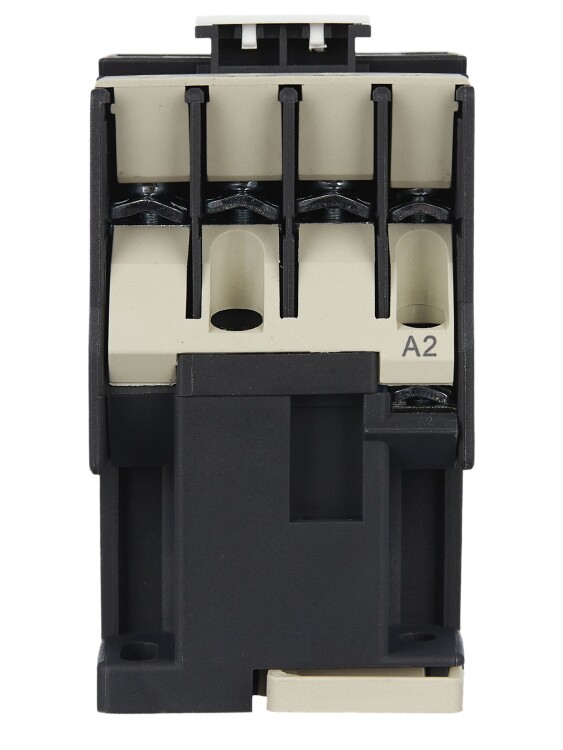

Насечки на присоединительных контактах снижают нагрев проводов благодаря надежной фиксации в местах присоединения и увеличению суммарной площади контакта. |
 |
Присоединительные контакты специальной овальной формы обеспечивают надежную фиксацию проводников:
|
 |

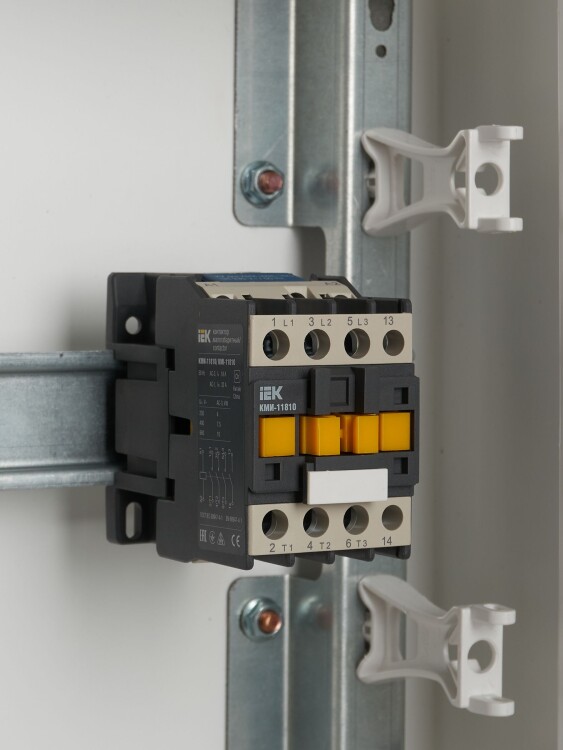

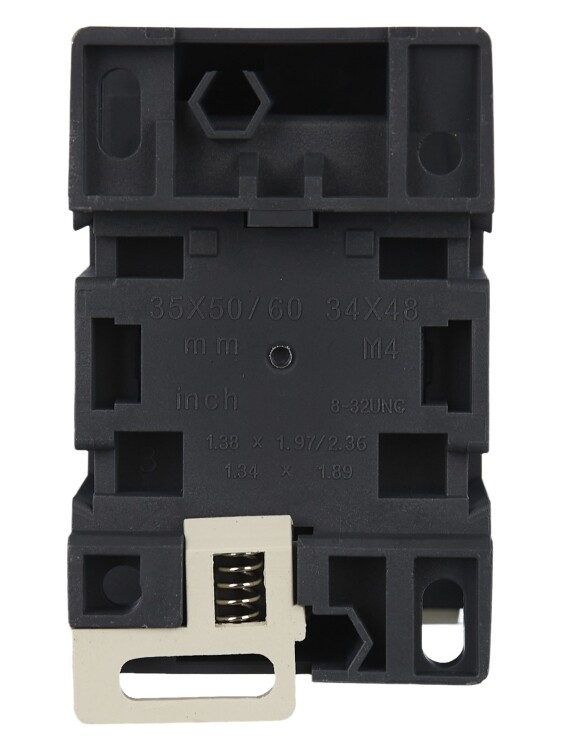

2 способа монтажа контакторов:
|
Технические характеристики
| Артикул | KKM11-018-230-10 |
| Тип изделия | контактор |
| Количество полюсов | 3 |
| Параметры главной цепи | |
|---|---|
| Номинальное рабочее напряжение переменного тока Ue, В | 230; 400; 660 |
| Номинальный рабочий ток Ie, категория применения АС-3 (Un ?400 В), А | 18 |
| Условный тепловой ток Ith (t° ?40 °C), категория применения АС-1, А | 32 |
| Номинальная мощность по АС-3, кВт | 4 (230 В) / 7,5 (400 В) / 10 (660 В) |
| Номинальное напряжение изоляции Ui, В | 660 |
| Номинальное импульсное напряжение Uimp, кВ | 6 |
| Максимальная кратковременная нагрузка (t ?1 с.), А | 324 |
| Условный ток короткого замыкания Inc, А | 3000 |
| Защита от сверхтоков - предохранитель gG, А | 25 |
| Мощность рассеяния при Ie, Вт | 0,8 (АС-3) / 2,5 (АС-1) |
| Температура окружающей среды при эксплуатации, °С | -25... +50 |
| Степень защиты от пыли и влаги | IP20 (ГОСТ 14254) |
| Климатическое исполнение и категория размещения | УХЛ4 (ГОСТ 15150) |
| Сечение подключаемых проводников, кв.мм | гибкий кабель без наконечника: 1,5 - 4 жесткий кабель без наконечника: 2,5 - 6 |
| Крутящий момент при затягивании, Н*м | 1,2 |
| Класс защиты от поражения электрическим током | 0 (ГОСТ 12.2.007.0) |
| Способ крепления | винтами / защелкиванием на монтажную рейку |
| Рабочее положение | крепление на вертикальной плоскости (с отклонением ±30°) |
| Ремонтопригодность | возможность замены катушки управления |
| Вес изделия, кг | 0,37 |
| Срок службы, не менее, лет | 15 |
| Параметры цепи управления | |
| Номинальное напряжение катушки управления Uc, В | 230 |
| Диапазон напряжения управления Uc, В | 0,8 - 1,1 (срабатывание) / 0,3 - 0,6 (отпускание) |
| Мощность потребления катушки при Uc, В*А | 60 - срабатывание (cos ?=0,75) 7 - удержание (cos ?=0,3) |
| Время срабатывания, мс. | 12 - 22 (замыкание) / 4 - 19 (размыкание) |
| Мощность рассеяния, Вт | 3 |
| Механическая износостойкость, млн. циклов | 15 |
| Коммутационная износостойкость, млн. циклов | 1,5 (АС-3) / 0,2 (АС-4) / 1,3 (АС-1) |
| Сечение подключаемых проводников, кв.мм | гибкий кабель без наконечника: 1 - 4 жесткий кабель без наконечника: 1 -4 |
| Крутящий момент при затягивании, Н*м | 1,2 |
| Параметры вспомогательной цепи | |
| Номинальное напряжение Un, В | переменного тока: до 660 постоянного тока: до 440 |
| Количество и вид вспомогательных контактов | 1 нормально разомкнутый |
| Номинальное напряжение изоляции Ui, В | 660 |
| Ток термической стойкости (t° ?40 °C) Ith, А | 10 |
| Минимальная включающая способность | Umin 24 В / Imin 10 мА |
| Защита от сверхтоков - предохранитель gG, А | 10 |
| Максимальная кратковременная нагрузка (t <1 с.), А | 100 |
| Сопротивление изоляции, МОм | >10 |
| Тип подключения вспомогательных цепей | винтовое соединение |
Примечание
Эксплуатация контакторов разрешается только с последовательно включенным плавким предохранителем соответствующего номинального тока (нет в комплекте).
