Датчик движения настенный 1100Вт 12м 180гр белый IP44 ДД-008 IEK аналог 9060501

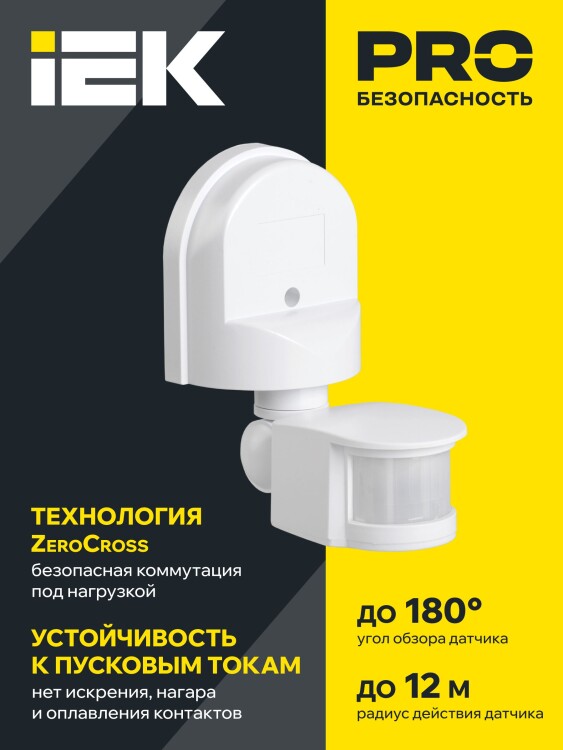

Датчик движения ДД-008 IEK LDD10-008-1100-001 (1100 Вт, 12 м, 180°, IP44) открытой установки, белый

Инфракрасный датчик движения ДД-008 предназначен для автоматического включения и выключения нагрузки в заданном интервале времени в зависимости от наличия движущихся объектов в зоне обнаружения датчика и уровня освещенности и чувствительности.

Применяется, в основном, для управления освещением, электроприборами, устройствами сигнализации.

Соответствует ГОСТ Р 51324.2.1-99.

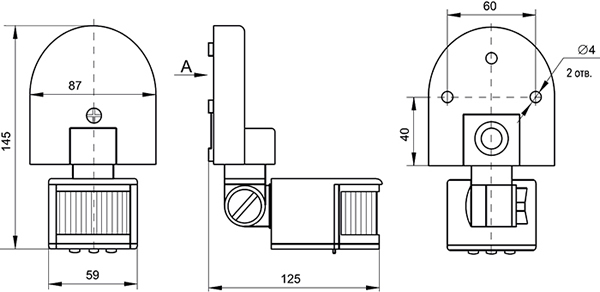

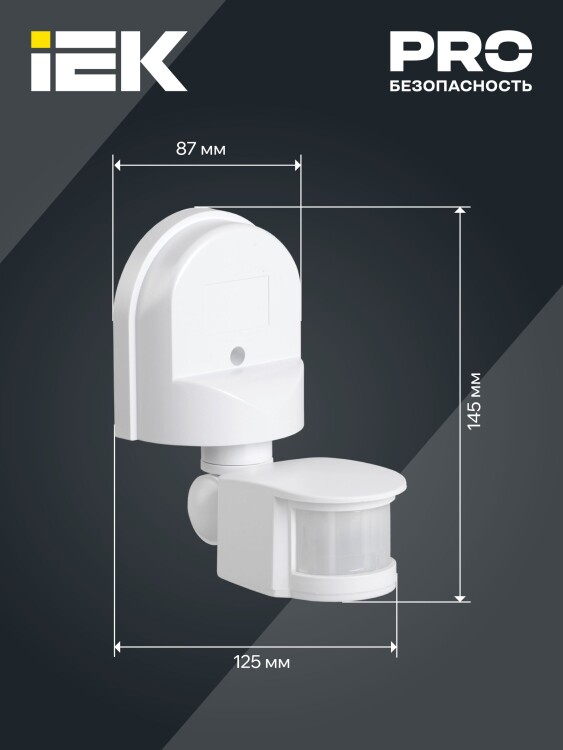

Размеры

Материалы и цвета

Цвет корпуса	Белый
Материал корпуса	поликарбонат (не поддерживает горение)

Технические характеристики

Тип изделия	датчик движения инфракрасный
Элемент, коммутирующий нагрузку	электромеханическое реле
Номинальное напряжение, В	АС 230
Частота тока, Гц	50
Потребляемая мощность во включенном состоянии, Вт	0,45
Максимальная мощность нагрузки для ламп накаливания, Вт	1100
Максимальная мощность нагрузки для люминесцентных бесстартерных ламп, В*А	300

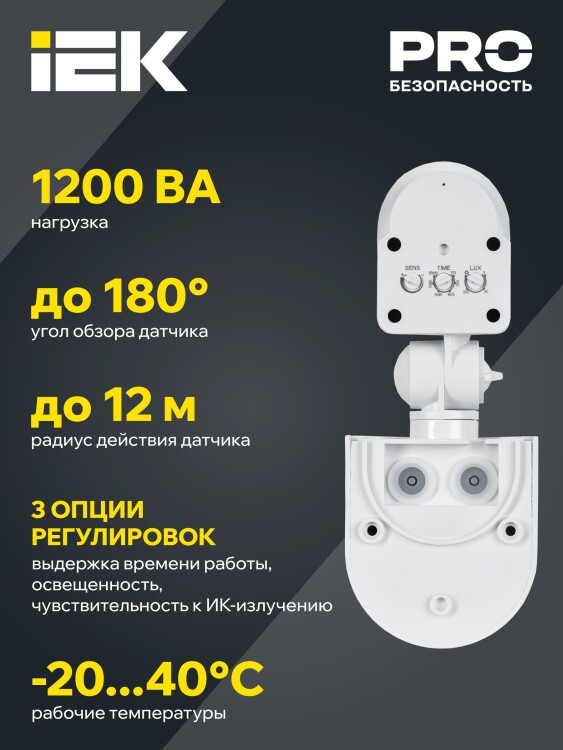

Встроенные регуляторы	регулятор выдержки времени, регулятор порога чувствительности к инфракрасному излучению объекта, регулятор порога срабатывания в зависимости от уровня освещенности
Минимальное время выдержки	10 ±3 секунд
Максимальное время выдержки	7 ±2 минут
Порог срабатывания в зависимости от уровня освещенности, лк	3 - 2000
Максимальная дальность обнаружения объекта, м	12
Высота установки, м	1,8 - 2,5
Угол обнаружения по горизонтали, градусов	180
Диапазон рабочих температур, °C	-25... +45
Степень защиты от пыли и влаги	IP44 (ГОСТ 14254)
Климатическое исполнение и категория размещения	У3
Класс защиты от поражения электрическим током	II
Сечение подключаемых проводников, кв.мм	0,75 - 1,5
Тип монтажа	открытая установка
Способ монтажа	на стене или потолке
Срок службы изделия, лет	7

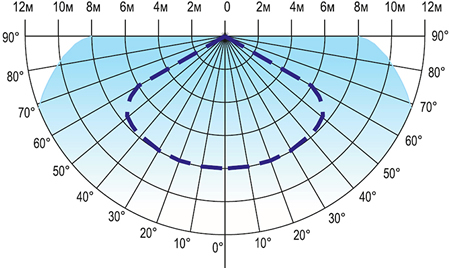

Диаграмма направленности датчика

Диаграмма направленности датчика при температуре от 0 до +25 °C.
Штриховой линией показана диаграмма направленности при температуре от +25 до +40 °C.

Монтаж

Датчик устанавливается на стене или потолке при помощи монтажного комплекта.

При выборе места установки необходимо учитывать следующие факторы.

• Наибольшую чувствительность датчик движения имеет, когда движущийся объект перемещается перпендикулярно лучам зоны обнаружения.




• Факторы, которые могут вызвать ошибочное срабатывание датчика: отопительные системы, кондиционеры, близко расположенные приборы с вращающимися лопастями, проезжающие автомобили (тепло от двигателей), деревья и кустарники в ветреную погоду, электромагнитные помехи от грозы или статические предгрозовые разряды.

Подключение

Для подключения датчика ввести провода питания через резиновый сальник в клеммную коробку. Подключить провода питания к клеммным зажимам: зажим L (коричневый провод) - подключение фазы, зажим N (синий провод) - подключение нейтрали, зажим А (красный провод) - подключение нагрузки.	Для расширения зоны обнаружения применяется параллельное подключение датчиков движения. При срабатывании любого датчика цепь замыкается, и на контакты нагрузки подается рабочее напряжение.
Для обеспечения режима постоянного включения нагрузки, не зависящего от наличия движущихся объектов в зоне обнаружения датчика и уровня освещенности, применяют следующую схему. При включении выключателя датчик движения шунтируется, и на нагрузку подается напряжение.	Для увеличения нагрузочной способности устанавливают контактор КМИ по следующей схеме.

Комплектация

• Датчик движения.
• 2 самореза 3,0 х 3 мм.
• 2 дюбеля 5 х 25 мм.
