Описание и характеристики

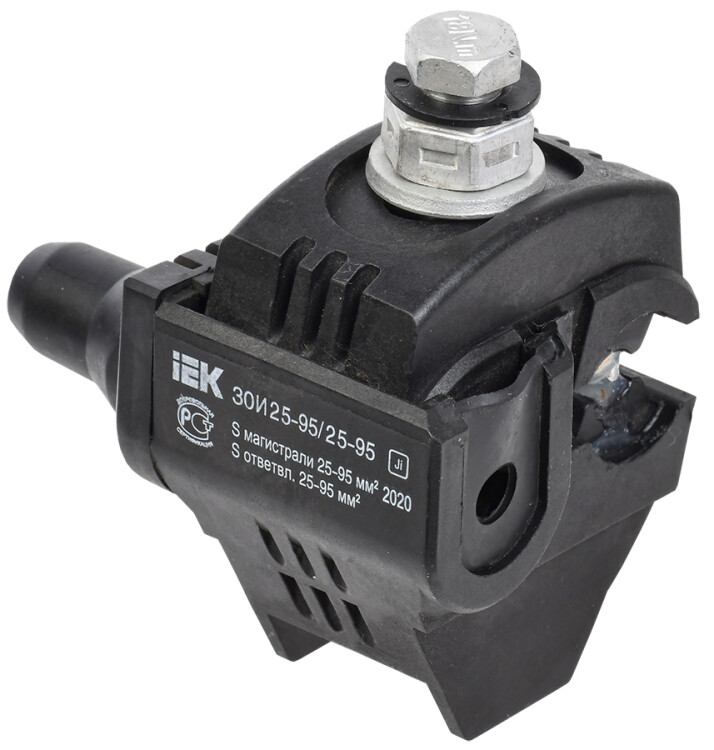

Зажим ответвительный изолированный ЗОИ 25-95/25-95 IEK
Зажимы ЗОИ предназначены для соединения и ответвления фазных и нулевых самонесущих изолированных проводов напряжением до 1 кВ, а также для ответвления абонентских проводников (провода освещения).
При затягивании болтов ножи контактной пластины образуют надежный электрический контакт, прокалывая изоляцию магистрального проводника и проводника ответвления.
При достижении определенного усилия, достаточного для создания надежного электрического контакта, происходит срыв головки затягиваемого болта.
Для удобства монтажа и транспортировки каждый болт обвальцован для предотвращения возможного разъединения составных частей.
Конструкция зажима обеспечивает герметичность соединения и надежный электрический контакт.
Материалы
- Корпус зажима выполнен из механически прочного термопластика, армированного стекловолокном.
Технические характеристики
| Артикул | UZA-11-D25-D95 |
| Тип изделия | зажим ответвительный прокалывающий |
| Напряжение, В | 1000 |
| Размер метрической резьбы болта | М8 |
| Размер зева ключа (срывная / разборная головки) | S13 / S17 |
| Сечение жилы магистрали, кв.мм | 25 - 95 |
| Сечение жилы ответвления, кв.мм | 25 - 95 |
| Момент затяжки, Н*м | 18 |
| Диапазон рабочих температур, °C | -60... +80 |
| Вес изделия, г | 120 |
| Срок службы, лет | 40 |
