Описание и характеристики

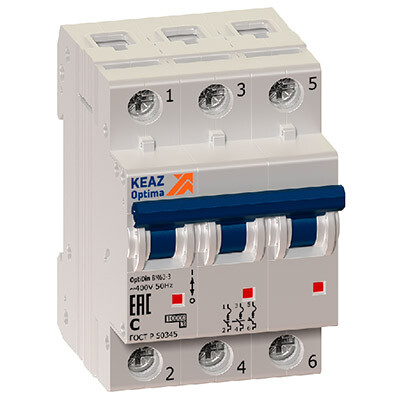

Выключатель автоматический модульный OptiDin BM63-3C10-УХЛ3 КЭАЗ (3Р, 10 А, характеристика срабатывания C, 6 кА)
Выключатели автоматические OptiDin BM63 предназначены для защиты электрических цепей от перегрузки и токов короткого замыкания, проведения тока в нормальном режиме и оперативных включений и отключений указанных цепей.
Устанавливаются на DIN рейку.
Соответствуют требованиям ГОСТ 50345 (бытового назначения переменного тока) и ГОСТ IEC 60898-2 (постоянного тока), ГОСТ Р 50030.2 (промышленного назначения), ТР ТС 004/2011, изготавливаются по ТУ3421-040-05758109-2009.

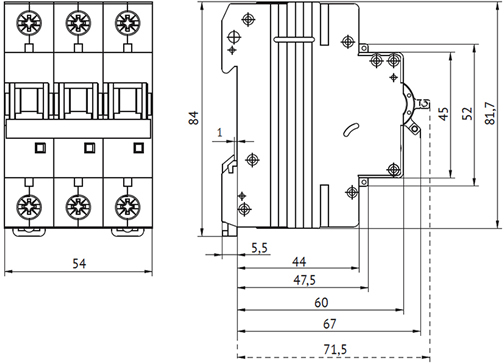

Размеры
Особенности конструкции
 |
Серебросодержащие напайки на подвижном контакте для повышения износостойкости и уменьшения значения переходного сопротивления. |  |
Аксессуары крепятся на защелку с левой стороны выключателя, гарантируя быстрое надежное присоединение с высокой точностью в один клик. |
 |
13 пластин в дугогасительной камере эффективно гасят дугу и обеспечивают безопасное отключение в аварийной ситуации. |  |
Возможность опломбировать рукоятку для предотвращения несанкционированного включения / отключения. |
 |
Лучшее охлаждение за счет профильных углублений на корпусе. |  |
Особая конструкция зажимов обеспечивает максимально плотный и больший по площади контакт для предотвращения нагрева и оплавления проводников. |
Технические характеристики
| Электротехнические характеристики | |
|---|---|
| Артикул | 260789 |
| Тип изделия | выключатель автоматический модульный |
| Количество полюсов | 3 |
| Количество модулей | 3 |
| Номинальный ток In, А | 10 |
| Номинальное рабочее напряжение переменного тока Ue, В | 400 |
| Частота тока, Гц | 50 |
| Напряжение изоляции Ui, В | 400 |
| Предельная коммутационная способность переменного тока Icu, кА | 6 |
| Уставка расцепителей токов короткого замыкания* | 5In-10In |
| Вид расцепителей | тепловой и электромагнитный |
| Характеристика диапазона отключения | С |
| Номинальное импульсное напряжение Uimp, кВ | 4 |
| Потери мощности, Вт | 9 |
| Контрольная температура, °C | 30 |
| Отключение нейтрали (N) | да |
| Категория перенапряжения | 4 |
| Класс токоограничения | 3 |
| Коммутационная износостойкость, циклов | 4000 |
| Механическая износостойкость, циклов | 6000 |
| Монтажные характеристики | |
| Тип монтажа | стационарный с креплением на панели |
| Способ крепления | DIN-рейка |
| Присоединение внешних проводников | переднее |
| Максимальное сечение присоединяемых проводов, кв.мм | 25 |
| Возможность самостоятельного подключения дополнительных устройств | да |
| Возможность использования дополнительного оборудования | нет |
| Глубина монтажная встраиваемая, мм | 75 |
| Эксплуатационные характеристики | |
| Диапазон рабочих температур, °C | -60... +40 |
| Степень защиты от пыли и влаги | IP20 |
| Климатическое исполнение и категория размещения | УХЛ3 |
| Степень загрязнения | 3 |
* Порядок кратности номинальному току, при котором срабатывает расцепитель.
Схема электрическая принципиальная
