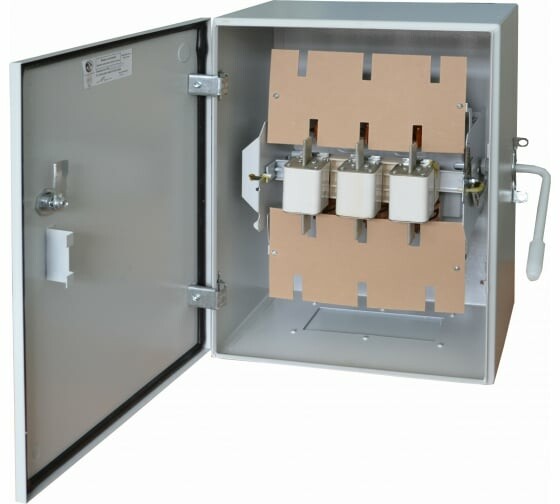

Рубильник ЯБПВУ-250-IP54-У3-001 (250 А, IP54)
Ящики силовые серии ЯБПВУ (ящик с блоком "Предохранитель - Выключатель" унифицированный), или рубильники, предназначены для нечастых (не более трёх в час) включений - отключений силовых цепей, напряжением до 400 В переменного тока частотой 50 Гц, а также защиты их при перегрузках и коротких замыканиях.
Преимущества
- Механизм включения / отключения отличается простотой и надёжностью.
- Степень защиты от пыли и влаги IP54 гарантированно обеспечивается пенополиуретановым уплотнением дверки, резиновыми уплотнителями заглушек вводных отверстий, резиновым уплотнением в месте выхода рукоятки из корпуса, замками с уплотнением и герметично сваренным корпусом.
- Корпус окрашен порошковой краской шагрень (Ral 7035).
Размеры и вес
| Высота, мм |
500 |
| Ширина (без рукоятки), мм |
360 |
| Глубина, мм |
253 |
| Вес, кг |
12,9 |
Особенности конструкции
- На подвижном блоке закреплены предохранители, выполняющие функцию подвижного контакта.
- Силовые проводники подключаются к неподвижным контактам основания предохранителей.
- Отключение силовой цепи обеспечивается двойным видимым разрывом.
- Имеется возможность блокировки дверки.
- Также можно дополнительно заблокировать рукоятку от оперирования висячим замком.
- Ящик оснащен уголком заземления, защищенным от краски, с двумя отверстиями.
Технические характеристики
| Номинальный ток цепи ящика, А |
250 |
| Тип (размещение) вводных отверстий |
заглушка (низ) |
| Климатическое исполнение |
У3 |
| Степень защиты от пыли и влаги |
IP54 |
