Описание и характеристики

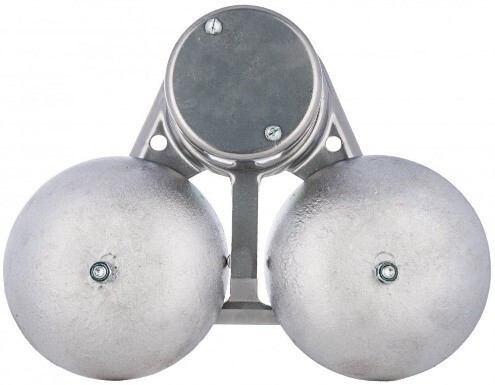

Звонок громкого боя МЗМ-1 (220 В, IP21)
Оповещатель охранный звуковой МЗМ-1 предназначен для подачи мощных звуковых сигналов, отличающихся от производственных шумов.
Преимущественно используется в системе охранной сигнализации административных, промышленных, сельскохозяйственных, торговых объектов и личного имущества граждан: квартир, гаражей, садовых участков и т.п.
Обеспечивает хорошую слышимость на больших открытых площадках.
Размеры и вес
| Ширина, мм | 335 |
| Высота, мм | 250 |
| Глубина, мм | 75 |
| Вес изделия, не более, кг | 1,6 |
Устройство и принцип работы
Оповещатель представляет собой электромагнитный механизм в корпусе, защищающем от загрязнения.
Основные части оповещателя:
- Основание.
- 2 колокола.
- Крышка.
- Катушка с магнитопроводом.
- Магнитная планка под коромысло.
- Ударник.
- Диод.
- Возвратная пружина.
- Монтажные отверстия.
- Уплотнительное кольцо для подвода проводов питания.
- Клеммная колодка.
- Контакт заземления.
Технические характеристики
| Тип изделия | оповещатель звуковой |
| Номинальное напряжение, В | АС 220 |
| Частота тока, Гц | 50 |
| Потребляемая мощность, не более, В*А | 30 |
| Режим работы | повторно-кратковременный |
| Длительность непрерывной работы | не более 1 мин., пауза 1 мин. |
| Сила звука, не менее, дБ | 85 |
| Температура эксплуатации, °C | -40... +50 |
| Относительная влажность воздуха, % | 95 ±3 % при +35 °C |
| Степень защиты от пыли и влаги | IP21 |
| Климатическое исполнение и категория размещения | УХЛ1 |
| Класс защиты от поражения электрическим током | I |
| Тип монтажа | открытая установка |
| Способ крепления | винты |
Подготовка к работе
- Оповещатель устанавливается на вертикальной плоскости чашками вниз на высоте, обеспечивающей безопасную эксплуатацию.
- Подводка проводов питания к клеммной колодке производится через сальниковый ввод.
- Дополнительная регулировка звучания производится путем перемещения чашек и катушки с электромагнитом при отключенном питании.
