Описание и характеристики
Распределительное устройство РУСп-3х16/3+1х16/5+1х32/5 У1 IP44 IEK YKM80-311-54
Распределительное устройство РУСп-3х16/3+1х16/5+1х32/5 У1 IP44 для строительных площадок (РУСп) предназначено для безопасного распределения энергии и для подключения переносных электроприемников в условиях, не защищённых от внешних климатических факторов.
Обеспечивает:
- защиту человека от поражения электрическим током в случае прямого прикосновения к токоведущим частям электроустановок и при косвенном контакте с доступными проводящими частями электроустановок при повреждении изоляции;
- защиту от пожаров, возникающих из-за возгорания изоляции токоведущих частей электроприборов от замыканий на землю, недопустимого нагрева проводников;
- защиту от перегрузки и короткого замыкания.
Распределительное устройство может применяться не только на строительных площадках, но и в садовых товариществах, и в гаражных кооперативах, и во многих других ситуациях, где необходимо безопасное использование силового электрооборудования.

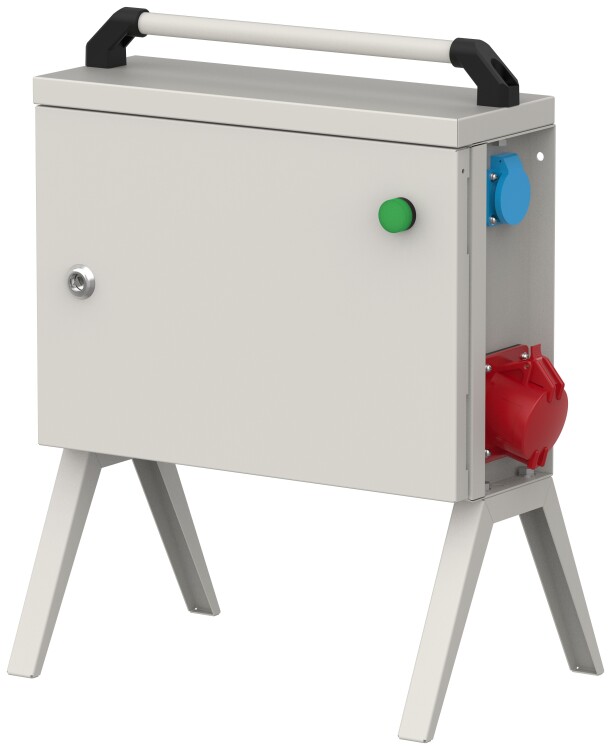

РУСп-3х16/3+1х16/5+1х32/5 У1 IP44 состоит из металлического корпуса, в котором установлены:
- дифференциальный автомат АД14 4Р 63 А 30 мА;
- автоматический выключатель ВА47-29 ЗР 16 А (характеристика В);
- автоматический выключатель ВА47-29 ЗР 32 А (характеристика В);
- три автоматических выключателя ВА47-29 1Р 16 А (характеристика В);
- три штепсельные розетки 16 А;
- пятиполюсная розетка 16 А;
- пятиполюсная розетка 32 А.
На корпусе, при необходимости, могут быть закреплены крыша и ножки.
 |
 |
 |
Преимущества
- Повышенная антикоррозийная стойкость.
- Высококачественное наружное покрытие.
- Малогабаритная конструкция.
- Высокая технологичность и простота использования.
- Высокий уровень электробезопасности.
- Эстетичный внешний вид.
- Сертификат соответствия.
- Возможность крепления на стене.
- Индикация наличия напряжения.
Размеры и вес
| Габаритные размеры (навесное исполнение), В х Ш х Г, мм | 322 х 475 х 160 |
| Габаритные размеры (исполнение на ножках), В х Ш х Г, мм | 570 х 475 х 303 |
| Вес изделия, не более, кг | 10,5 |
Технические характеристики
| Номинальное напряжение, В | 230 / 400 |
| Номинальная частота, Гц | 50 |
| Номинальный ток первичной цепи, А | 63 |
| Номинальный ток вторичной цепи, А | 16, 32 |
| Номинальное напряжение изоляции, В | 600 |
| Номинальное импульсное выдерживаемое напряжение, кВ | 2,5 |
| Ожидаемый ток короткого замыкания входной цепи, кА | 4,5 |
| Ожидаемый ток короткого замыкания каждой выходной цепи, кА | 4,5 |
| Наличие розеток (IP44) | 415 с/у 3P+N+PE 16 А - 1 шт.; 425 с/у 3P+N+PE 32 А - 1 шт.; РП10 3 2P+PE 16 А / 250 В - 3 шт. |
| Наличие дифференциального автомата | АД14 4Р 63 А 30 мА |
| Наличие дифференциального выключателя | --- |
| Наличие автоматических выключателей | ВА47-29 1P 16 A (характеристика В) - 3 шт.; ВА47-29 3P 16 A (характеристика В) - 1 шт.; ВА47-29 3P 32 A (характеристика В) - 1 шт. |
| Ввод кабеля | снизу (130 х 48 мм) |
| Рабочая температура, °С | -40... +40 |
| Относительная влажность воздуха при +25 °С, % | 100 |
| Степень защиты от пыли и влаги | IP44 |
| Степень загрязнения | 3 |
| Климатическое исполнение и категория размещения | У1 |
| Класс защиты от поражения электрическим током | I (ГОСТ 61140) |
| Вид системы заземления | TN-S |
| Тип электрических соединений функциональных блоков | FFX |
Расшифровка условного обозначения
РУСп-3х16/3+1х16/5+1х32/5 У1 IP44:
| РУСп | распределительное устройство строительных площадок. |
| 3х16/3 | 3 - количество розеток; 16/3 - ток, А / количество контактов. |
| У1 | климатическое исполнение по ГОСТ 15150. |
| IP44 | степень защиты от пыли и влаги по ГОСТ 14254. |
