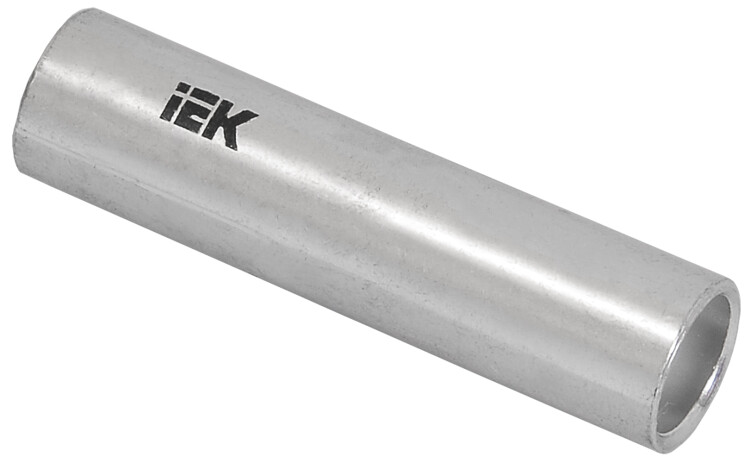

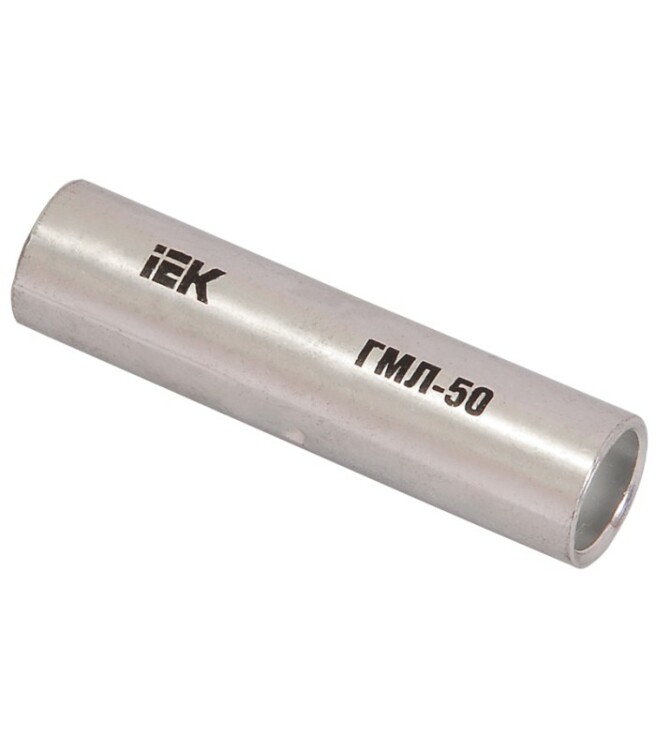

Гильза соединительная медная луженая ГМЛ-4 IEK
Гильзы соединительные медные луженые ГМЛ предназначены для соединения встык путем опрессовки предварительно зачищенных от изоляции медных и алюминиевых проводов и жил кабелей сечением от 10 до 400 кв.мм на напряжение до 10 кВ.
Подходят для монтажа соединений по типу "медь - медь", "медь - алюминий", "алюминий - алюминий" с одинаковым сечением подключаемых проводников с обеих сторон.

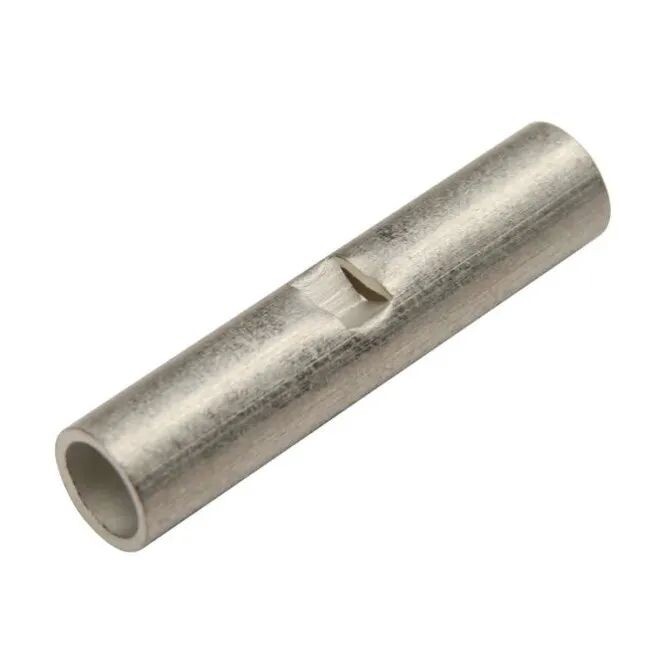

Имеют по центру стопор, который помогает избежать неравномерности обжатия соединяемых проводников.
По своим характеристикам соответствуют требованиям ГОСТ 23469.0.
Преимущества
- При профессиональном монтаже наконечников и соединителей обеспечивается оптимальная стабильность в условиях механических нагрузок или сильных вибрациях.
- Сокращение объема ремонта и техобслуживания благодаря надежности соединений.
- Лужение обеспечивает повышенную коррозионную стойкость защитного покрытия.
Размеры
| Размеры, мм | ||
|---|---|---|
| L -0,5* | OD ±0,2* | Od +0,2* -0,1 |
| 20 | 4,5 | 3,2 |
* предельные отклонения, мм.
Материалы
- Электротехническая медь с защитным покрытием олово-висмут (электролитическое лужение).
Технические характеристики
| Тип изделия | гильза соединительная медная луженая |
| Сечение подключаемых проводников, кв.мм | 4,0 |
| Напряжение, кВ | до 10 |
| Минимальная осевая разрушающая нагрузка, кН | 0,24 |
| Температура окружающей среды при эксплуатации, °C | -60... +50 |
| Относительная влажность, не более, % | 90 |
Монтаж
- Концы жил кабелей, подлежащих соединению с помощью гильзы, освобождают от изоляции на длине L/2 -3+2мм (L - длина гильзы).
- Концы жил вводят в гильзу до упора и опрессовывают специальным инструментом.
- Накладывают изоляцию на место соединения.
Если в качестве изоляции используется термоусадочная трубка, то ее надевают на одну из соединяемых жил перед монтажом соединения.
