Описание и характеристики

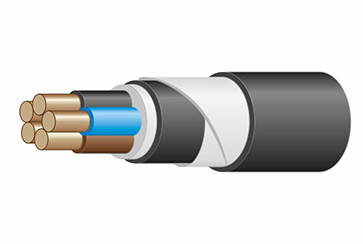

Кабель ВБшвнг(А)-LS 5 х 6
Кабель силовой с изоляцией и защитным шлангом из поливинилхлоридных композиций пониженной пожарной опасности, бронированный, предназначен для передачи и распределения электроэнергии в стационарных электрических установках на номинальное переменное напряжение 0,66 и 1 кВ частоты 50 Гц.
Применяется для прокладки без ограничения разности уровней по трассе прокладки, в том числе и на вертикальных участках.
Допускается применение кабеля для прокладки в земле (траншеях).
Используется в электрических сетях переменного напряжения с заземлённой или изолированной нейтралью, в которых продолжительнось работы в режиме однофазного короткого замыкания на землю не превышает 8 часов, а общая продолжительность работы в режиме однофазного короткого замыкания на землю не превышает 125 часов за год.
Кабель не распространяет горение при групповой прокладке по категории А.
Дымообразование при горении / тлении кабеля не приводит к снижению светопроницаемости в испытательной камере более чем на 50 %.
Кабель соответствует требованиям ГОСТ 31996-2012 и ГОСТ 31565-2012.

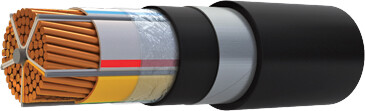

Конструкция
- Токопроводящая жила медная, однопроволочная или многопроволочная, круглой или секторной формы, класса 1 или 2 по ГОСТ 22483.
- Изоляция из поливинилхлоридного пластиката пониженной пожарной опасности.
Изолированные жилы многожильного кабеля имеют отличительную расцветку.
Изоляция нулевых жил (N) выполняется синего цвета. Изоляция жил заземления (РЕ) выполняется двухцветной (зелено-желтой расцветки).
- Изолированные жилы кабеля скручены.
- Внутренняя оболочка из ПВХ-пластиката пониженной пожарной опасности.
- Броня из двух стальных лент.
- Защитный шланг из поливинилхлоридного пластиката пониженной пожарной опасности.
Технические характеристики
| Число и номинальное сечение токопроводящих жил | 5 х 6 кв.мм |
| Минимальный радиус изгиба кабеля при прокладке, не менее, наружныx диаметров | 10 - одножильный, 7,5 - многожильный |
| Диапазон температур эксплуатации, °С | -50... +50 |
| Относительная влажность воздуxа при t до +35 °С, % | до 98 |
| Климатическое исполнение и категория размещения | УXЛ1 - 5 (ГОСТ 15150) |
| Температура прокладки и монтажа без предварительного подогрева, не ниже, °С | -15 |
| Длительно допустимая температура нагрева жил при эксплуатации, не более, °С | +70 |
| Максимально допустимая температура нагрева жил при токаx короткого замыкания, не более, °С | +160 |
| Продолжительность короткого замыкания, не более, секунд | 5 |
| Допустимая температура нагрева жил кабеля в режиме перегрузки, не более, °С | +90 |
| Предельная температура токопроводящиx жил по условию невозгорания кабеля при коротком замыкании, °С | +400 |
| Срок службы, лет | 30 с даты изготовления |
| Срок хранения, не более, лет | 2 - на открытых площадках; 5 - под навесом; 10 - в закрытых помещениях |
