Описание и характеристики

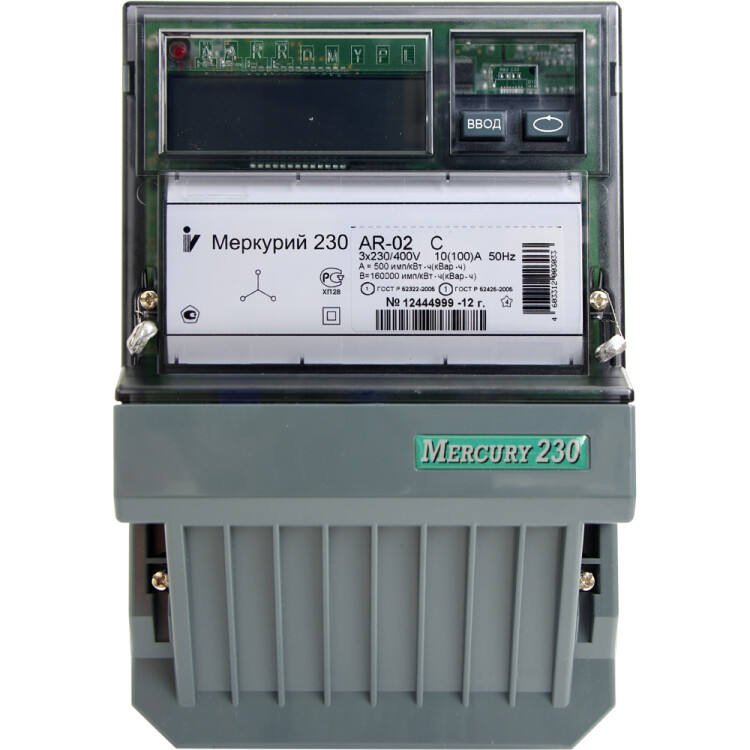

Счетчик электрической энергии трехфазный статический однонаправленный "Меркурий" 230AR-03 R (1 тариф, 5 - 7,5 А, 380 В)
Счетчик "Меркурий" 230AR-03 R предназначен для учета активной и реактивной электрической энергии и мощности в одном направлении в трехфазных 3- и 4-проводных сетях переменного тока частотой 50 Гц через измерительные трансформаторы тока или непосредственно с возможностью передачи измерений и накопленной информации об энергопотреблении по цифровым интерфейсным каналам.
Эксплуатируется автономно или в составе любых информационно-измерительных систем технического и коммерческого учёта.

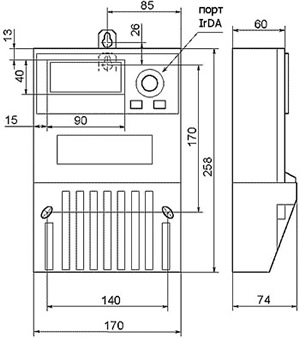

Размеры
Функциональные возможности
- Учет активной и реактивной электроэнергии в однотарифном режиме суммарно по всем фазам или учет активной энергии в каждой фазе по отдельности (опционально).
- Возможно управление внешними устройствами отключения / включения нагрузки потребителя через программируемый импульсный выход.
- Передача результатов измерений по силовой сети 220 / 380 В (только потребленная энергия), интерфейсу RS-485 (все доступные данные).
- Программирование счетчика в режим суммирования фаз "по модулю" для предотвращения хищения электроэнергии при нарушении фазировки подключения токовых цепей счетчика.
Счетчики отображают на ЖК-индикаторе следующие данные:
- значение потреблённой активной и реактивной электрической энергии нарастающим итогом с точностью до сотых долей кВт*ч и кВар*ч;
- фазное напряжение и ток в каждой фазе;
- измеренное значение активной, реактивной и полной мощности (время интеграции 1 с.) как по каждой фазе, так и суммарная по трем фазам с индикацией квадранта, в котором находится вектор полной мощности;
- коэффициент мощности по каждой фазе и суммарный по трем фазам;
- углы между фазными напряжениями;
- частота сети;
- текущее время и дата;
- параметры модема силовой сети;
- пиктограмма уровня сигнала модема.
Технические характеристики
| Класс точности |
0,5S (измерение активной энергии) |
| Номинальное напряжение, В | 3 х 230 / 400 |
| Номинальный (максимальный) ток, А | 5 (7,5) |
| Максимальный ток в течение 0,5 с, А | 150 |
| Стартовый ток (чувствительность), А | 0,005 |
| Активная / полная мощность, потребляемая каждой параллельной цепью счетчика, не более, Вт/В*А | 0,5 / 7,5 |
| Полная мощность, потребляемая цепью тока, не более, В*А | 0,1 |
| Количество тарифов | 1 |
| Скорость обмена по интерфейсу RS-485, бит/сек. | 300, 600, 1200, 2400, 4800, 9600 |
| Передаточное число основного / поверочного выхода, имп./кВт, имп./кВар | 1000 / 160000 |
| Сохранность данных при перерывах питания, лет |
40 (постоянная информация) |
| Защита информации | два уровня доступа и аппаратная защита памяти метрологических коэффициентов |
| Диапазон температур, °С | -40... +55 |
| Межповерочный интервал, лет | 10 |
| Масса, не более, кг | 1,5 |
Структура условного обозначения
Меркурий 230ART2 - XX М F(P)QC(R)RSIL(G)DN
Меркурий - торговая марка счетчика.
230 - серия счетчика.
ART2 - тип измеряемой энергии, а именно:
- А - активной энергии.
- R - реактивной энергии.
- Т - наличие внутреннего тарификатора.
- 2 - двунаправленный (отсутствие цифры 2 означает, что счётчик однонаправленный).
- XX - модификации, подразделяемые по току, напряжению и классу точности, приведены в таблице.
| ХХ | Номинальное напряжение, В | Номинальный (базовый) ток, А | Максимальный ток, А | Класс точности при измерении | |
|---|---|---|---|---|---|
| активной энергии | реактивной энергии | ||||
| 00 | 3 х 57,7 (100) | 5 | 7,5 | 0,5S | 1,0 |
| 01 | 3 х 230 (400) | 5 | 60 | 1,0 | 2,0 |
| 02 | 3 х 230 (400) | 10 | 100 | 1,0 | 2,0 |
| 03 | 3 х 230 (400) | 5 | 7,5 | 0,5S | 1,0 |
F - наличие профиля, журнала событий и других дополнительных функций (отсутствие F - нет профиля и дополнительных функций).
Р - кроме функции F, дополнительно наличие профиля, журнала событий и других дополнительных функций для мощности потерь.
Q - показатель качества электроэнергии (отсутствие Q - отсутствие показателя качества электроэнергии).
R(C)REL(G) - интерфейсы, а именно:
- С - CAN или R - RS-485;
- R - дополнительный интерфейс RS-485 (отсутствие R - отсутствие дополнительного интерфейса);
- I - IrDA (отсутствие I - отсутствие IrDA);
- L - PLC-модем (отсутствие L - отсутствие PLC-модема);
- ML - PLC-модем с расширенными функциями;
- G - GSM-модем (отсутствие G - отсутствие GSM-модема).
S - внутреннее питание интерфейсов (отсутствие S - питание интерфесов внешнее).
D - внешнее питание (отсутствие D - отсутствие внешнего питания).
N - наличие электронной пломбы (отсутствие N - отсутствие электронной пломбы).
