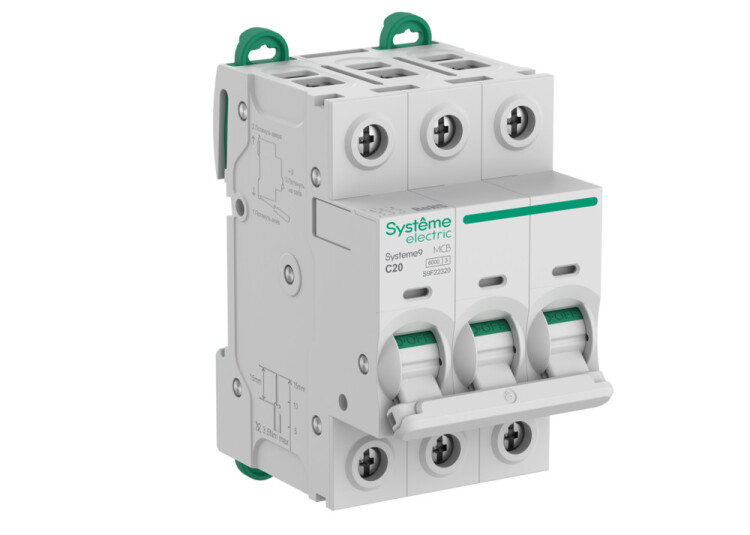

Автоматический выключатель Systeme Electric 3Р 20А C 6кА S9FN Systeme9
Модульные автоматические выключатели S9FN серии Systeme9 Systeme Electric предназначены для защиты электрических цепей напряжением переменного тока до 400 В частотой 50 Гц от перегрузок и токов короткого замыкания.
Соответствует требованиям ГОСТ IEC 60898-1 и ГОСТ IEC 60947-2.
Размеры
| Высота корпуса, мм | 85 |
| Ширина корпуса, мм | 53,1 |
| Глубина корпуса, мм | 74 |
Особенности конструкции
- Двойные безопасные клеммы раздельного монтажа проводников и шин типа PIN.
- Удвоенный относительно требований стандарта момент затяжки клемм.
- Индикация срабатывания при возникновении короткого замыкания или перегрузки.
- Двухпозиционные защелки с возможностью замены аппарата без снятия шины PIN.
- Четкая лазерная маркировка и монтажные инструкции, нанесенные методом литья.
- Индикация положения главных контактов на рукояти.
- Механизм мгновенного включения.
Технические характеристики
| Артикул | S9F22320 |
| Тип изделия | выключатель автоматический модульный |
| Количество полюсов | 3 |
| Количество защищенных полюсов | 3 |
| Модульная ширина (шаг 18 мм) | 3 |
| Номинальный ток In, А | 20 |
| Номинальное рабочее напряжение переменного тока Ue, В | 400 |
| Частота тока, Гц | 50 / 60 |
| Номинальная отключающая способность при поротком замыкании Icu IEC 60947-2 при 400 В, кА | 10 |
| Номинальная отключающая способность при поротком замыкании Icu IEC 60947-2 при 230 В, кА | 20 |
| Номинальная отключающая способность при поротком замыкании Icu IEC 60898 при 400 В, кА | 6 |
| Уставка расцепителей токов короткого замыкания | 8In ±20% |
| Вид расцепителей | тепловой и электромагнитный |
| Характеристика срабатывания (кривая тока) | С |
| Номинальное импульсное выдерживаемое напряжение Uimp, кВ | 6 |
| Номинальное напряжение изоляции Ui, В | 500 |
| Категория применения | А |
| Класс токоограничения | 3 |
| Механическая износостойкость, циклов | 20000 |
| Электрическая износостойкость, циклов | 10000 |
| Диапазон рабочих температур, °C | -35... +70 |
| Степень защиты от пыли и влаги | IP20 (открытый аппарат) / IP40 (установка в щите) |
| Степень загрязнения | 3 |
| Способ крепления | DIN-рейка |
| Подвод питания | сверху / снизу |
| Поперечное сечение присоединяемых проводов, кв.мм | 1 - 16 (многопроволочный гибкий) / 1 - 25 (однопроволочный жесткий) |
| Возможность дополнительной комплектации | есть |
| Вес изделия, г | 420 |
