Набор наконечников НШВИ/НШВИ2 №1 0,5-6 IEK

Набор наконечников-гильз №1 IEK тип Е / НГИ2 (НШВИ, НШВИ2 0,5 - 6 кв.мм)

Наконечники-гильзы типа Е с изолированным фланцем под один провод (НШВИ) и наконечники-гильзы НГИ2 с изолированным фланцем под два провода (НШВИ2) предназначены для оконцевания проводов и кабеля и подключения их к контактным зажимам различного электрооборудования.

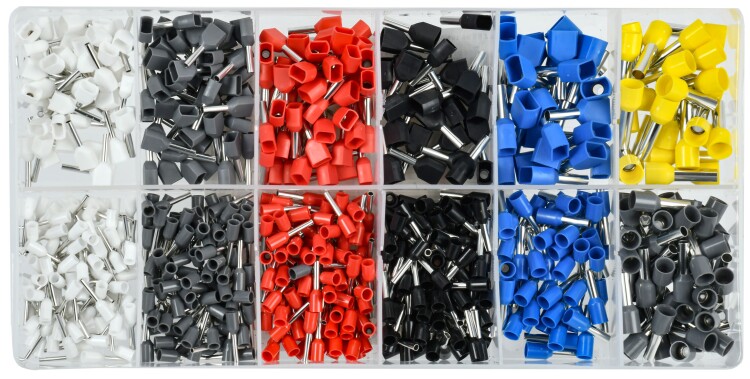

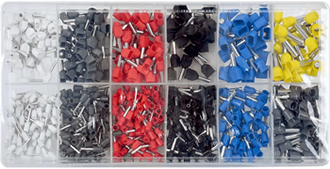

Состав набора № 1:

• Наконечники Е 0,5-08 белые - 100 шт.
• Наконечники Е 0,75-08 серые - 100 шт.
• Наконечники Е 1,0-08 красные - 100 шт.
• Наконечники Е 1,5-08 черные - 100 шт.
• Наконечники Е 2,5-08 синие - 50 шт.
• Наконечники Е 4,0-09 серые - 50 шт.
• Наконечники Е 6,0-12 желтые - 25 шт.

• Наконечники НГИ2 0,5-8 белые - 50 шт.
• Наконечники НГИ2 0,75-8 серые - 50 шт.
• Наконечники НГИ2 1,0-8 красные - 50 шт.
• Наконечники НГИ2 1,5-8 черные - 25 шт.
• Наконечники НГИ2 2,5-10 синие - 25 шт.

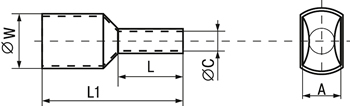

Размеры

Наименование	Размеры, мм
	L	L1	ØC	ØW
Е 0,5-08	7,8	13,8	1,0	2,6
Е 0,75-08	8,0	14,4	1,2	2,6
Е 1,0-08	8,0	14,6	1,5	3,0
Е 1,5-08	8,2	15,5	1,7	3,3
Е 2,5-08	8,2	15,6	2,3	3,8
Е 4,0-09	9,0	16,2	2,8	4,7
Е 6,0-12	12,0	20,5	3,5	6,2

Наименование	Размеры, мм
	L	L1	ØC	ØWхА
НГИ2 0,5-8	8,0	15,1	1,0	2,6
НГИ2 0,75-8	8,0	14,4	1,2	2,6
НГИ2 1,0-08	8,0	14,6	1,5	3,0
НГИ2 1,5-8	8,2	15,5	1,7	3,3
НГИ2 2,5-10	8,2	15,6	2,3	3,8

Материалы

Материал изоляции	поливинилхлорид
Материал контактной части	луженая медь

Технические характеристики

Артикул	UNE10-N01-12-0725
Тип изделия	наконечник-гильза
Изоляция	частичная
Номинальное сечение проводников, кв.мм	Е (НШВИ): 0,5 / 0,75 / 1,0 / 1,5 / 2,5 / 4,0 / 6,0 НГИ2 (НШВИ2): 0,5 / 0,75 / 1,0 / 1,5 / 2,5
Температура окружающей среды, °C	-40... +80
Относительная влажность воздуха, не более, %	90
Климатическое исполнение и категория размещения	УХЛ3.1 (ГОСТ 15150)
Группа механического исполнения	М3 (ГОСТ 17516)
Тип монтажа	опрессовка
Инструмент	клещи обжимные
Срок службы, не менее, лет	5

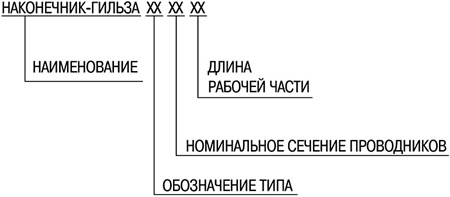

Расшифровка условных обозначений
