Описание и характеристики

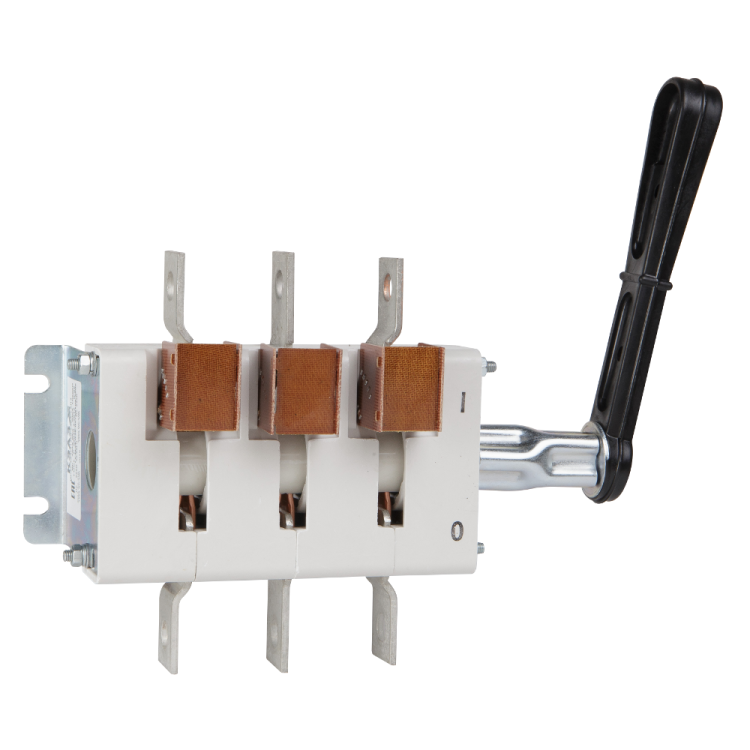

Рубильник ВР 3235 В31250 (250 А, дугогасительные камеры, боковая смещенная рукоятка)
Выключатель-разъединитель трехполюсный на одно направление на номинальный ток 250 А, с боковой смещенной рукояткой предназначен для включения, пропускания и отключения переменного и постоянного тока в устройствах распределения электрической энергии.
Изготовлен по ГОСТ 15150.
Габаритные и установочные размеры
| Размеры, мм | |||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| А | А1 | А2 | B | B1 | L1 | L | b | b1 | b2 | H | H1 | H3 | I | I1 | h | d | R |
| 173,5 | 50 | 44 | 164 | 242 | 282 | 186 | 83 | 25 | 12,5 | 79 | 219 | 102 | 47 | 80 | 58 | 7 | 160 |
Технические характеристики
| Обозначение | ВР32-35-В31250-250А-УХЛ3-КЭАЗ |
| Категория ETIM | выключатель-разъединитель |
| Электротехнические характеристики | |
|---|---|
| Количество полюсов | 3 |
| Номинальный ток In, А | 250 |
| Частота тока, Гц | 50 / 60 |
| Род тока | AC / DC |
| Номинальное рабочее напряжение переменного тока Ue, В | 660 |
| Номинальный кратковременно выдерживаемый ток (в течение 1 с.), кА | 8 |
| Номинальный условный ток короткого замыкания Iq, кА | 14 |
| Номинальное рабочее напряжение постоянного тока Ue, В | 440 |
| Число направлений коммутации | 1 |
| Номинальное напряжение изоляции Ui, В | 660 |
| Условный тепловой ток на открытом воздухе Ith, A | 250 |
| Условный тепловой ток в оболочке Ithe, A | 200 |
| Монтажные характеристики | |
| Способ крепления (монтажа) | винт |
| Максимальное сечение присоединяемых проводов, кв.мм | 150 |
| Способ установки | стационарный с креплением на панели |
| Расположение плоскости присоединения внешних проводников | перпендикулярно |
| Расположение рукоятки ручного привода | правое |
| Эксплуатационные характеристики | |
| Климатическое исполнение и категория размещения | УХЛ3 |
| Степень защиты от пыли и влаги | IP00 |
| Диапазон рабочих температур, °С | -60... +40 |
| Группа условий эксплуатации | М4, М25, М29 |
| Категория применения IEC и номинальный ток | 250 A AC-21B, 250 A DC-21B, 125 A AC-22B, 125 A DC-22B |
| Механическая износостойкость, циклов В-О | 25000 |
| Дополнительные особенности | |
| Тип элемента управления | рычажковый (перекидной рычаг) |
| Дополнительное оборудование | дугогасительные камеры |
| Подходит для монтажа в горизонтальной плоскости | да |
| Пригоден в качестве предохранительного выключателя | да |
| Вид рукоятки | боковая смещенная |
| Исполнение рукоятки | съемная |
| Подходит для фронтального монтажа | да |
| Моторный привод встроенный | нет |
| Моторный привод (дополнительно) | нет |
| Пригоден в качестве устройства аварийной остановки | да |
| Пригоден в качестве сервисного выключателя | да |
| Компактная версия выключателя-разъединителя | нет |
| Подходит для установки в распределительный щит | да |
| Подходит для промежуточного монтажа | нет |
| Взаимоблокирующий | нет |
| Вес, кг | 2,1 |
