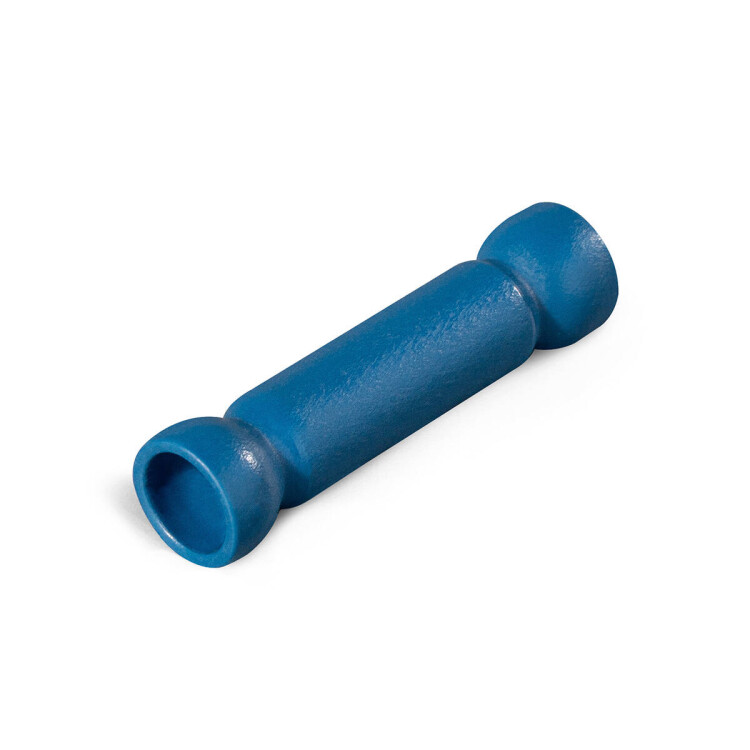

Гильза соединительная изолированная ГСИ 2,5 (1,0 - 2,5 кв.мм), синий
Гильзы соединительные изолированные в ПВХ корпусе предназначены для соединения встык медных проводов методом опрессовки.

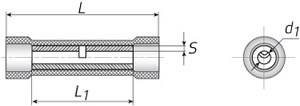

Размеры
| Размеры, мм |
| L |
L1 |
d1 |
S |
| 24,2 |
15 |
2,3 |
0,8 |
Материалы и цвета
| Цвет изоляции |
Синий |
| Материал изоляции |
самозатухающий ПВХ |
| Материал гильзы |
медь марки М1 |
| Покрытие гильзы |
электролитическое лужение |
Особенности конструкции
- Гильза выполнена из бесшовной цельнотянутой медной трубки.
- Стопорная высечка, расположенная по центру гильзы, определяет глубину захода провода в соединитель.
- Снятые по краям гильзы фаски облегчают заведение провода.
- Расширенные мультиразмерные диапазоны опрессовки наконечников сечением до 10 кв.мм.
В пределах указанного диапазона возможно соединение в одну линию проводов разных сечений или монтаж ответвления.
- Опрессовка поверх изолирующего корпуса.
Технические характеристики
| Тип гильзы |
ГСИ |
| Сечение, кв.мм |
1,0 - 2,5 |
| Ток, А |
27 |
| Класс огнестойкости (стандарт UL94) |
V-0 |
| Термостойкость изоляции, °C |
+75 |
| Максимальное напряжение, В |
690 |
| Стандарты |
ТУ 3424-001-59861269-2004 |
