Описание и характеристики
Автоматический выключатель ВА47-29-3C10-УХЛ3-КЭАЗ (3Р, 10 А, характеристика срабатывания C, 4,5 кА)
Автоматические выключатели КЭАЗ типа ВА47-29 предназначены для применения в электрических цепях напряжением до 400 В переменного тока частоты 50 Гц, их защиты при перегрузках и коротких замыканиях, проведения тока в нормальном режиме и оперативных включений и отключений.
Соответствуют требованиям ГОСТ Р 50345, ТР ТС 004/2011.
Изготовлены по ТУ3422-072-05758109-2013.

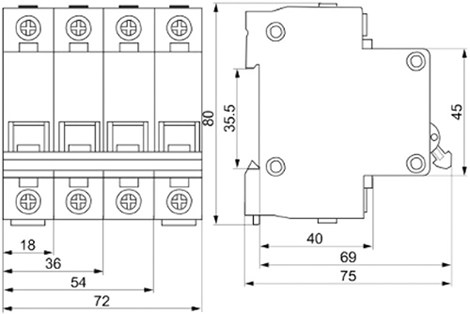

Размеры
Технические характеристики
| Артикул | 141610 |
| Тип изделия | выключатель автоматический |
| Общее число полюсов | 3P |
| Количество защищенных полюсов | 3 |
| Модульная ширина (шаг 18 мм) | 3 |
| Номинальное рабочее напряжение переменного тока Ue, В | 400 |
| Частота тока, Гц | 50 |
| Номинальный ток In, А | 10 |
| Предельная коммутационная способность переменного тока Icu при 220 В АС, кА | 4,5 |
| Уставка расцепителей токов короткого замыкания | 5In - 10In |
| Вид расцепителей | тепловой и электромагнитный |
| Характеристика диапазона отключения | С |
| Потери мощности, Вт | 9 |
| Отключение нейтрали | нет |
| Категория перенапряжения | 4 |
| Класс токоограничения | 3 |
| Общая износостойкость, циклов | 10000 |
| Коммутационная износостойкость, циклов | 4000 |
| Способ крепления | на DIN-рейку |
| Присоединение внешних проводников | переднее |
| Максимальное сечениие присоединяемых проводов, кв.мм | 25 |
| Возможность самостоятельного подключения дополнительных устройств | нет |
| Способ установки | стационарный с креплением на панели |
| Диапазон рабочих температур, °C | -60... +40 |
| Степень защиты от пыли и влаги | IP20 |
| Климатическое исполнение и категория размещения | УХЛ3 |
| Степень загрязнения | 3 |
| Возможность использования дополнительного оборудования | нет |
| Масса одного полюса, не более, г | 125 |
| Средний срок службы, лет | 10 |

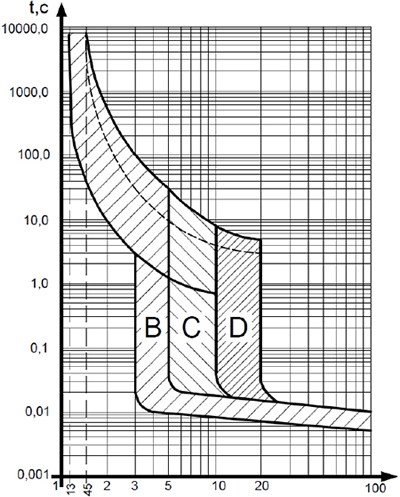

Времятоковые характеристики
|
Схема электрическая принципиальная
|
