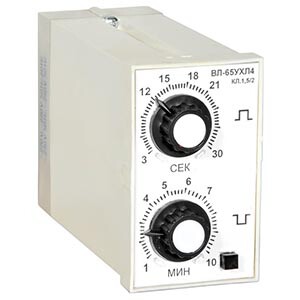

Реле времени ВЛ-65 (110 В АС, 1 - 10 сек.)

Реле времени ВЛ-65 предназначено для коммутации электрических цепей с определенными, предварительно установленными выдержками времени, применяется в схемах автоматики как комплектующее изделие.

Изготовлено по ТУ 16-647.039-86.

Габаритные и установочные размеры

Условия эксплуатации

• Высота над уровнем моря не более 2000 м.
• Диапазон рабочих температур от +1 до +55 °С.
• Допустимые колебания напряжения питания от 0,85 до 1,1 номинального значения.
• Воздействие вибраций с ускорением до 2 g в диапазоне частот от 10 до 60 Гц и с ускорением до 1 g в диапазоне частот от 1 до 100 Гц.
• Окружающая среда взрывобезопасная, не содержащая пыли в количестве, нарушающем работу реле, а также агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию.
• Реле изготавливаются в исполнениях УХЛ, О, Т и должны эксплуатироваться в закрытых отапливаемых помещениях с искусственно регулируемыми климатическими условиями (категория размещения 4).
• Рабочее положение произвольное.

Технические характеристики

Тип реле	ВЛ-65
Напряжение питания, В: постоянный ток переменный ток	. --- 110, 220
Диапазон выдержек времени: импульс пауза	. 0,1 сек. - 30 час. 0,1 сек. - 30 час.
Потребляемая мощность, В*А	4,5
Выходные контакты	1 замыкающий, 1 размыкающий
Минимальный коммутируемый ток, А	0,01
Длительно допустимый ток, А	4
Средняя основная погрешность в начале / конце шкалы, %	22 / 3,5
Погрешность от изменения температуры, на 1 °С	0,2
Время повторной готовности, сек.	0,3
Время возврата, не более, сек.	0,2
Механическая износостойкость, млн. циклов	20
Способ монтажа	утопленный винтами, выступающий винтами

Диапазоны выдержек времени ВЛ-65

• 1... 10 сек. / 1... 10 сек.
• 1... 10 сек. / 3... 30 сек.
• 1... 10 сек. / 0.1... 1 мин.
• 0.1... 1 сек. / 1... 10 сек.
• 0.3... 3 сек. / 1... 10 сек.
• 1... 10 сек. / 0.3... 3 мин.
• 3.30 сек. / 3.30 сек.
• 3.30 сек. / 0.1... 1 мин.
• 3.30 сек. / 0.3... 3 мин.
• 3.30 сек. / 1.10 мин.
• 0.1... 1 мин. / 0.1... 1 мин.
• 0.3... 3 мин. / 0.3... 3 мин.
• 1... 10 мин. / 1... 10 мин.
• 3... 30 мин. / 3... 30 мин.
• 0.1... 1 час. / 0.1... 1 час.
• 0.1... 1 час. / 1... 10 час.
• 0.3... 3 час. / 0.3... 3 час.
• 0.3... 3 час. / 3... 30 час.
• 1... 10 час. / 1... 10 час.
• 1... 10 час. / 3... 30 час.
• 3... 30 час. / 3... 30 час.

Коммутационная способность

Схема подключения

к сети 110 В:	к сети 220 В:

Временная диаграмма работы реле
