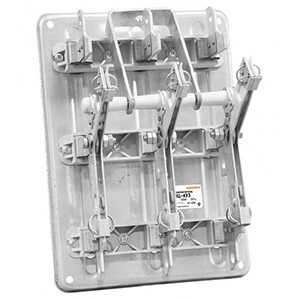

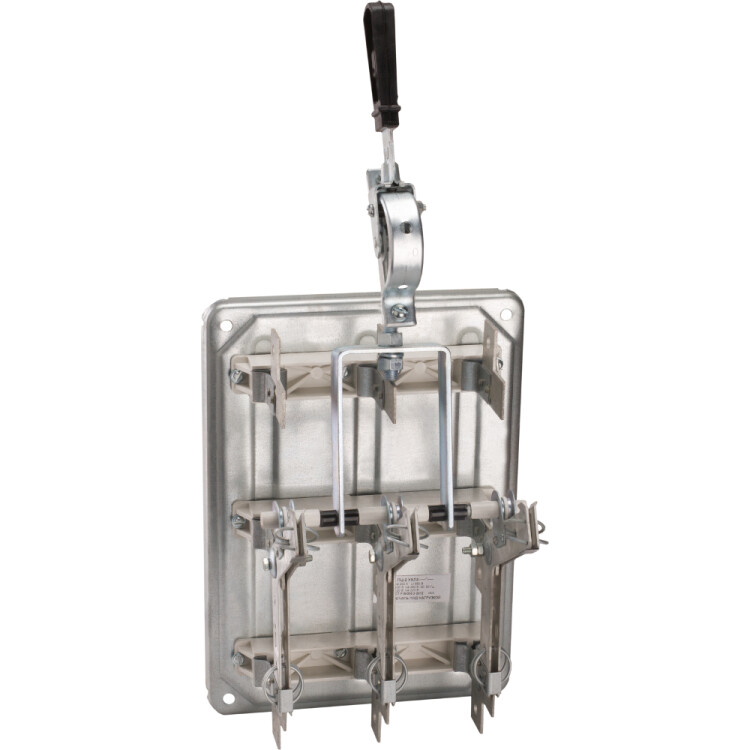

Переключатель ПЦ-4 (400 А)
Переключатели серии ПЦ предназначены для неавтоматической коммутации силовых электрических цепей переменного или постоянного тока в устройствах распределения электрической энергии.
Применяются при комплектовании силовых ящиков, шкафов, щитов и других распределительных устройств.
Размеры
1 - нож контактный.
2, 3, 4 - неподвижный контакт.
5 - скоба к приводу ПРЦ.
Особенности конструкции
 |
 |
 |
- Основными частями аппарата являются ножи, контактные и осевые стойки, смонтированные на общей плите.
- Переключатель имеет один ряд осевых и два ряда контактных стоек.
Необходимое контактное нажатие на контактных стойках обеспечивается пружинами, на осевых - сферическими шайбами.
- У переключателя с центральным приводом ножи жестко связаны с осью, которая приводится в движение тягой, непосредственно соединенной с рычажным приводом.
- Рукоятка привода съемная, снимается только в отключенном положении аппарата.
Контактные зажимы переключателя обеспечивают присоединение к ним не более двух как медных, так и алюминиевых проводников.
Все резьбовые соединения аппарата предохранены от самоотвинчивания.
- Включенное и отключенное положение аппарата указывается положением рукоятки привода.
Технические характеристики
| Серия | ПЦ |
| Исполнение | переключатель |
| Количество полюсов | 3 |
| Категория применения по ГОСТ Р 50030.3 | АС-20В |
| Климатическое исполнение по ГОСТ 15150 | УЗ |
|
Тип корпуса |
открытый |
| Рукоятка | центральная |
| Возможность съема рукоятки | есть |
| Способ монтажа | монтажная плата |
| Номинальный режим эксплуатации | продолжительный |
| Номинальное рабочее напряжение, В | 380 |
|
Номинальный рабочий ток, А |
400 |
| Номинальная частота переменного тока, Гц | 50 |
| Номинальная включающая и отключающая способность рубильников в электрических цепях переменного тока при напряжении равном 1,05Ue, токе равном 1,5le, коэффициенте мощности 0,95 | не менее 10 циклов ВО |
| Работоспособность в процессе эксплуатации в электрических цепях переменного тока при номинальном напряжении, коэффициенте мощности 0,95, при токе равном 0,5Iе | не менее 500 циклов ВО |
| Номинальный кратковременно выдерживаемый ток | 400 А - 4,8 кА |
| Механическая износостойкость аппаратов | не менее 2500 циклов ВО |
| Степень защиты от пыли и влаги | IP00 |
| Масса, кг | 5,96 |
Условия эксплуатации
- Температура окружающего воздуха: -45... + 40 °С.
- Среднее значение температуры окружающего воздуха за 24 часа: не более +35 °С.
- Высота над уровнем моря не превышает 2000 м.
- Относительная влажность воздуха не превышает 50 % при температуре +40 °С и допускается ее увеличение при снижении температуры, например, 90 % при +20 °С.
- Степень загрязнения окружающей среды: 3 по ГОСТ 50030.1.
- Рабочее положение аппаратов при эксплуатации: вертикальное, отклонение в любую сторону не более 5°.
- Транспортирование и хранение аппаратов допускается при температуре от -45 до + 55 °С и на короткие периоды, не более 24 часов, - до +70 °С.
