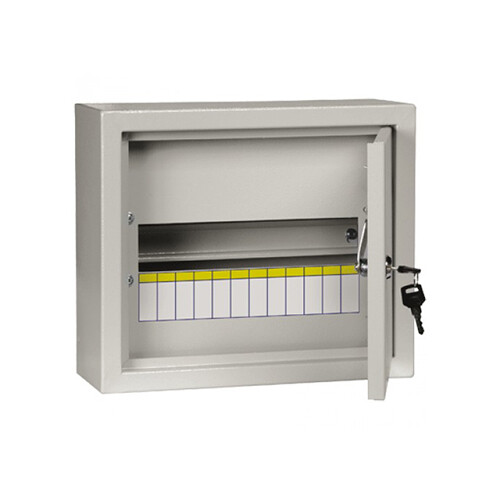

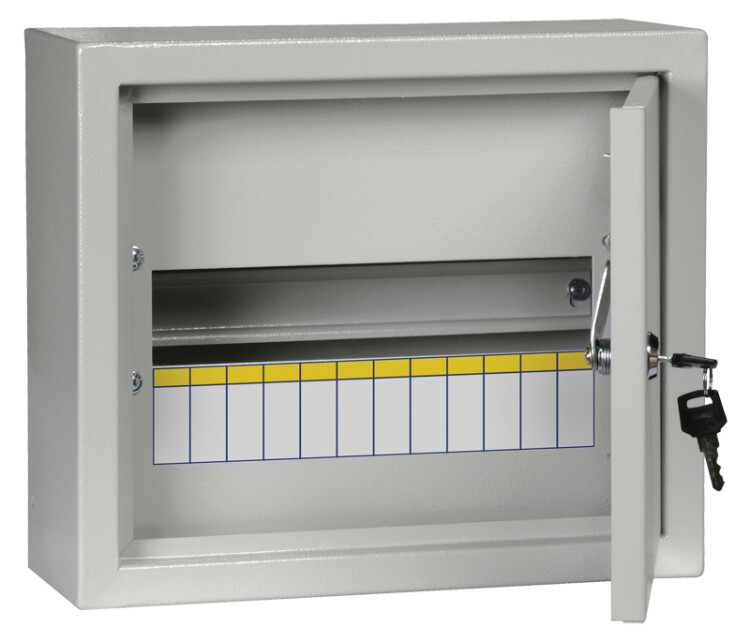

Корпус ЩРн-12з 265*310*120мм серый IP31 IEK

Корпус ЩРн-12з-1 36 IP31

Корпус ЩРн-12з-1 36 IP31 IEK предназначен для сборки распределительных электрощитов с использованием модульной аппаратуры, для ввода и распределения электроэнергии, а также для защиты сетей напряжением 230 / 400 В от токов перегрузки и короткого замыкания.

Преимущества

• Повышенная антикоррозийная стойкость.
• Высококачественное наружное покрытие.

• Единый секрет замка.
• Высокая технологичность и простота сборки.

• Высокий уровень электробезопасности.
• Сертификат соответствия.

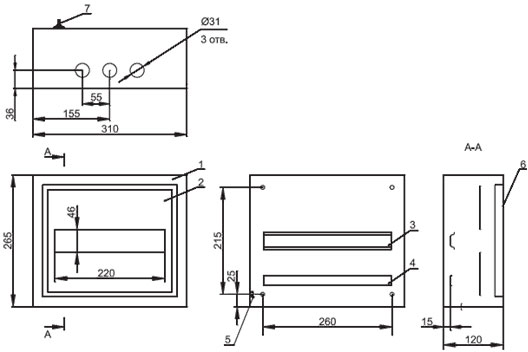

Конструкция и размеры

1 - корпус щита. 2 - панель оперативная. 3 - DIN-рейка. 4 - рейка шин N и PE. 5 - гайка заземления. 6 - дверь. 7 - замок.

	Оцинкованная рейка для крепления шин N и PE.
	Защитная оперативная панель, исключающая поражение током в ходе эксплуатации готового изделия.

Технические характеристики

Артикул	MKM14-N-12-31-Z
Количество модулей	12
Вид установки	навесной
Номинальный ток, А	до 100
Количество вводов	3 отверстия d 31 мм (снизу)
Толщина металла, мм	0,8 - 1,0
Тип покрытия	порошковое, шагрень
Угол открытия двери, градусов	105
Тип применяемых аппаратов	модульные
Степень защиты от пыли и влаги	IP31
Климатическое исполнение	УХЛ3
Вес, кг	3,1

Комплектация

Знаки электробезопасности	Маркировочная таблица

Расшифровка условных обозначений

• Щ - щит.
• Р - распределительный.
• н - навесного исполнения.
• 12 - максимальное количество модулей.
• З - с замком.
• 1 - оцинкованная рейка для крепления шин N и PE.
• 3 - тип покрытия ЭПК/шагрень.
• 6 - цвет краски RAL 7035.
• IP31 - степень защиты по ГОСТ 14254.
