РПШ 7*1,5 -0,38 кабель

Провод РПШ, РПШМ, РПШЭ на 380 В (ТУ 16.К18-001-89)

Провод РПШ с резиновой изоляцией в резиновой оболочке (РПШМ - в холодостойкой оболочке) предназначен для присоединения установок в электрических сетях на номинальное переменное напряжение 380 В частотой до 400 Гц, а также для монтажа радиоаппаратуры.
Может применяться на напряжение 700 В постоянного тока.

Экранированный провод используется при защите от радиопомех.

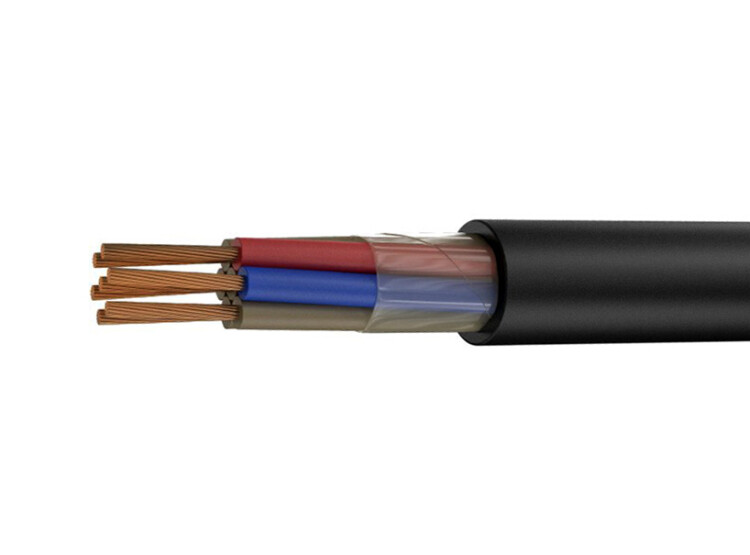

Конструкция и материалы

1. Токопроводящая жила медная, многопроволочная, круглой формы, класса 4 сечением от 0,75 кв.мм до 10 кв.мм по ГОСТ 22483.
   Токопроводящие жилы в тропическом исполнении скручены из медной проволоки, луженой оловом или оловянно-свинцовым сплавом не ниже ПОС-61.

2. Изоляция из резины изоляционной.

3. Скрутка: изолированные жилы скручены.
   При скрутке допускается применять сердечник и заполнения из резины, волокнистых материалов и ПВХ пластиката.
   Изолированные жилы могут быть любого цвета.
   В каждом повиве провода, начиная с двухжильного, должны быть одна счетная и одна направляющая жилы, отличные по цвету между собой и от всех остальных.

4. Разделительный слой: поверх скрученных жил допускается применение пленки полиэтилентерефталатной.

5. Оболочка из резины шланговой, в проводах РПШМ - из резины шланговой холодостойкой.
   Номинальная толщина оболочки составляет 1,3 мм для проводов с диаметром под оболочкой до 10 мм включительно и 1,8 мм для проводов с диаметром под оболочкой свыше 10 мм.

6. Экран оплеточного типа (для провода РПШЭ) формируется из медных или стальных проволок с антикоррозийным покрытием, позволяет заметно снизить уровень внешнего электромагнитного поля.

Технические характеристики

• Климатическое исполнение и категория размещения для провода РПШ: У3 (Т4 - для провода в тропическом исполнении) по ГОСТ 15150.
• Климатическое исполнение и категория размещения для провода РПШМ: УХЛ4 по ГОСТ 15150.

• Температура эксплуатации провода РПШ: -40... +60 °С.
• Температура эксплуатации провода РПШМ: -50... +60 °С.

• Относительная влажность воздуха при температуре +35 °С: до 98 %.
• Температура монтажа без предварительного нагрева : не ниже - 15 °С.

• Длительно допустимая температура на токопроводящих жилах: не более +65 °С.
• Строительная длина: не менее 50 м.

• Гарантийный срок эксплуатации: 1 год со дня ввода в эксплуатацию.
• Срок службы провода: не менее 8 лет.

Коды ОКП

35 4341 01 - РПШ на 380 В
35 4341 03 - РПШМ на 380 В
35 4341 05 - РПШ-Т на 380 В
35 4341 02 - РПШЭ на 380 В.
