Описание и характеристики

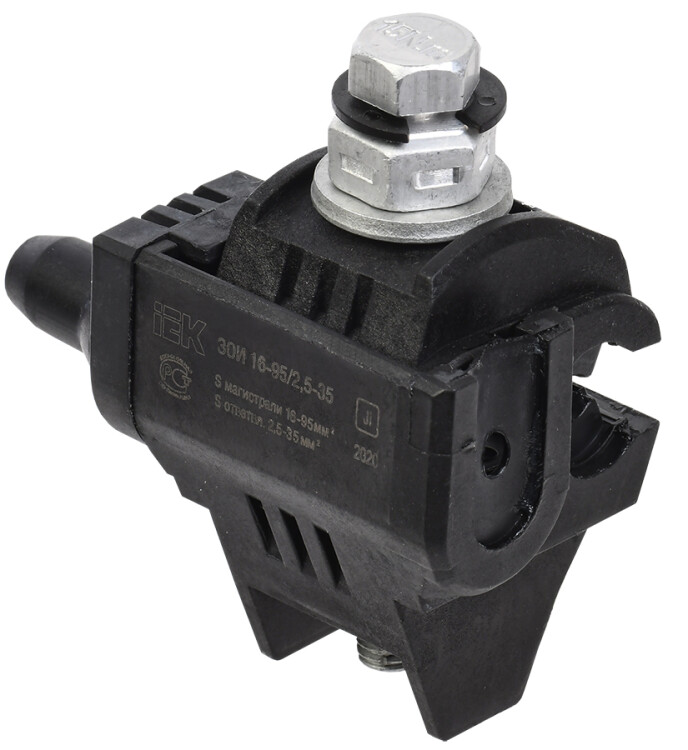

Зажим ответвительны изолированный ЗОИ 16-95 / 2,5-35 (P 645) IEK
Зажимы ответвительные изолированные (ЗОИ) предназначены для соединения и ответвления фазных и нулевых самонесущих изолированных проводов напряжением до 1 кВ, а также для ответвления абонентских проводников (проводов освещения).
При затягивании болтов ножи контактной пластины образуют надежный электрический контакт, прокалывая изоляцию магистрального проводника и проводника ответвления.
При достижении определенного усилия, достаточного для создания надежного электрического контакта, происходит срыв головки затягиваемого болта.
Для удобства монтажа и транспортировки каждый болт обвальцован для предотвращения возможного разъединения составных частей.
Конструкция зажима обеспечивает герметичность соединения и надежный электрический контакт, что подтверждено испытаниями, во время которых зажим погружался на глубину 1 метр на 1 минуту при подаче переменного напряжения 6 кВ частотой 50 Гц.
Корпус зажима выполнен из механически прочного термопластика армированного стекловолокном.
Технические характеристики
| Метрический размер болта | М8 |
| Момент затяжки, Н*м | 15 |
| Сечение магистрали / сечение ответвления, кв.мм | 16 - 95 / 2,5 - 35 |
| Масса, кг | 0,12 |
