Описание и характеристики

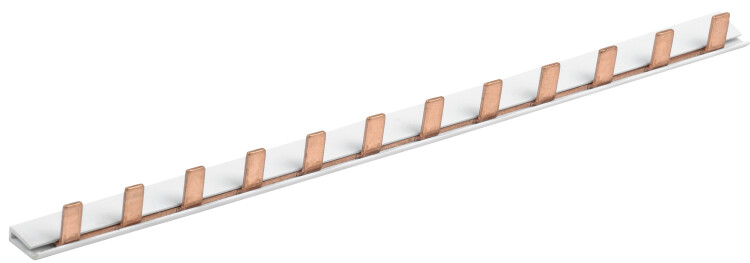

Шина соединительная PIN 1Р 63А шаг 18 мм IEK (54 модуля), длина 1000 мм

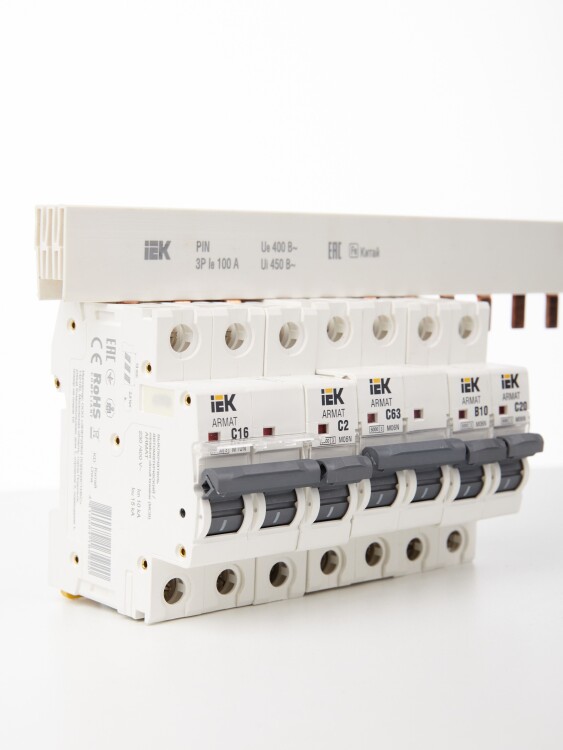

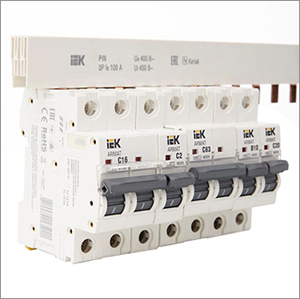

Шины соединительные типа PIN (штырь) и Fork (вилка) для модульной аппаратуры предназначены для электрического соединения вводов аппаратов защиты в цепях с номинальным напряжением 230 / 400 В переменного тока частотой 50 Гц.
Размеры
Конструкция и материалы
- Шина выполнена из медных пластин и помещена в пластиковый изолирующий корпус.
Технические характеристики
| Артикул | YNS21-1-063 |
| Тип изделия | шина соединительная PIN (штырь) |
| Модульная ширина (шаг 18 мм) | 54 |
| Количество полюсов | 1 |
| Номинальное напряжение, В | АС 230 / 400 |
| Частота тока, Гц | 50 |
| Номинальный ток, А | 63 |
| Номинальное напряжение изоляции Ui, В | 600 |
| Номинальное импульсное выдерживаемое напряжение Uimp, В | 4000 |
| Номинальный кратковременно допустимый ток Icw, не менее, А | 12000 (в течение 1 сек.) |
| Номинальный рабочий режим | продолжительный |
| Диапазон рабочих температур, °C | -45... +40 |
| Относительная влажность воздуха, % | 90 при +20 °C |
| Степень защиты шин от пыли и влаги и от доступа к опасным частям | IP00 (ГОСТ 14254) |
| Степень защиты от пыли и влаги при монтаже совместно с модульным оборудованием и при использовании крышек | IP20 (ГОСТ 14254) |
| Максимальная температура нагрева медных пластин в любой точке при номинальном режиме работы, °C | +70 |
| Степень загрязнения по ГОСТ Р 51321.1 | 2 |
| Вес изделия, кг | 0,15 |
