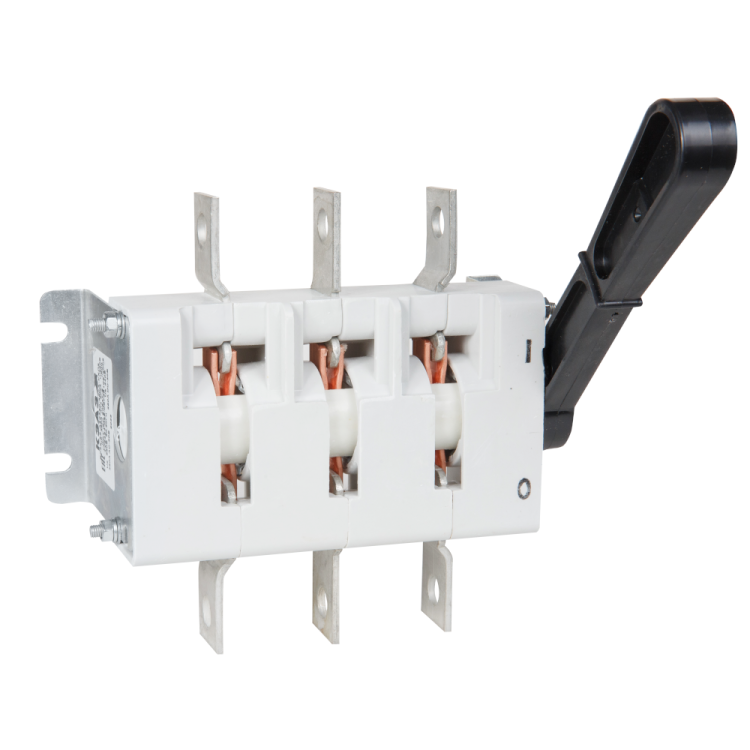

Выключатель-разъединитель ВР32-35-А30220-250А-УХЛ3-КЭАЗ (3Р, 250 А, 1 направление, несъемная боковая рукоятка)
Выключатели-разъединители серии ВР32 предназначены для включения, пропускания и отключения переменного и постоянного тока в устройствах распределения электрической энергии.
Соответствуют требованиям ГОСТ IEC 60947-3.
Преимущества
- Контактная система ножевого типа с двойным видимым разрывом цепи.
- Дугогасительные камеры и большой раствор контактов для эффективного гашения дуги.
- Механически прочные и не поддерживающие горение материалы.
Размеры
| Высота корпуса с рукояткой, мм | 240 |
| Высота корпуса без рукоятки, мм | 164 |
| Ширина корпуса с рукояткой, мм | 190 |
| Глубина корпуса с рукояткой, мм | 180 |

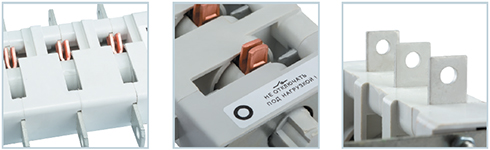

Конструкция и материалы
- Корпус изготовлен из стеклонаполненного премикса, обладающего теплостойкостью, высокими прочностными и электроизоляционными свойствами.
- Двойной видимый разрыв цепи для исполнений без дугогасительных камер. Возможность коммутации под нагрузкой для исполнений с дугогасительными камерами.
- Контактные выводы, выполненные из высококачественной электротехнической меди марки М1 с нанесенным защитным покрытием, позволяют присоединять медные и алюминиевые токопроводящие жилы, оконцованные кабельными наконечниками, а также медные и алюминиевые шины.
Технические характеристики
| Артикул | 103377 |
| Тип изделия | выключатель-разъединитель (рубильник) |
| Число полюсов | 3 |
| Исполнение | на одно направление |
| Тип элемента управления | рычажковый (перекидной рычаг) |
| Вид рукоятки | боковая несъемная |
| Наличие дугогасительных камер | нет |
| Наличие вспомогательных контактов | нет |
| Номинальное рабочее напряжение переменного тока Ue, В | 660 |
| Номинальное рабочее напряжение постоянного тока Ue, В | 440 |
| Номинальный рабочий ток Ie, А | 250 |
| Категория применения | АС-20В, DC-20В |
| Номинальный кратковременно выдерживаемый ток в течение 1 с., кА | 8 |
| Условный тепловой ток на открытом воздухе Ith, А | 250 |
| Условный тепловой ток в оболочке Ithe, А | 200 |
| Номинальный условный ток короткого замыкания Iq, кА | 14 |
| Номинальное напряжение изоляции Ui, В | АС 660 |
| Расположение рукоятки ручного привода | справа |
| Группа механического исполнения | М4 |
| Механическая износостойкость, циклов В-О | 25000 |
| Диапазон рабочих температур, °C | -60... +40 |
| Степень защиты от пыли и влаги | IP00 |
| Климатическое исполнение и категория размещения | УХЛ3 (ГОСТ 15150-69) |
| Тип монтажа | стационарный с креплением на панели |
| Способ крепления | винтами |
| Расположение плоскости присоединения внешних зажимов контактных выводов | перпендикулярно плоскости монтажа |
| Поперечное сечение присоединяемых медных проводников, кв.мм | 120 |
