Описание и характеристики

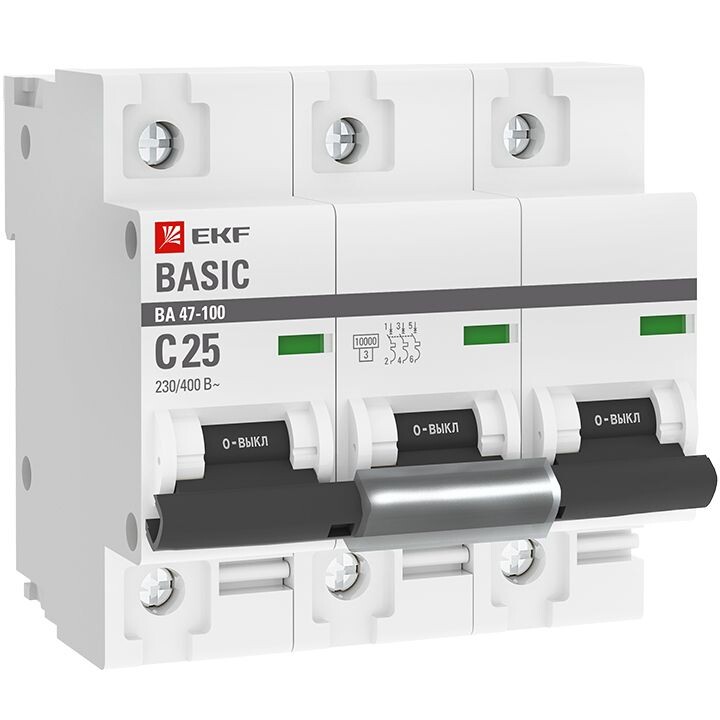

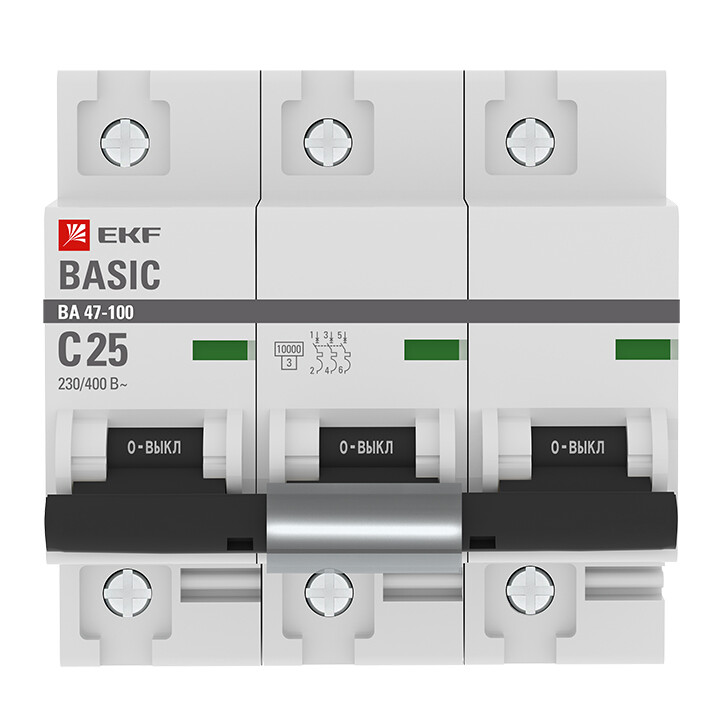

Автоматический выключатель EKF 3Р 25А (C) 10кА ВА47-100 Basic
Автоматические выключатели EKF серии ВА 47-100 Basic являются механическими коммутационными аппаратами.
Применяются для оперативных включений и отключений в электрических сетях переменного тока, а также защиты от токов перегрузки и коротких замыканий в жилых и общественных сооружениях.
Соответствуют ГОСТ IEC 60898-1-2020.
 |
 |
Преимущества
|
Надежный и проверенный |
Широкий ассортимент. |
Удобство работы и |
|
Качество соответствует |
Экономия бюджета 10 - 50 %, |
Возможная коммутация |

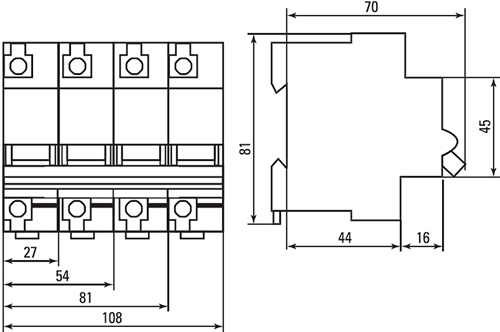

Размеры
Технические характеристики
| Артикул | mcb47100-3-25C-bas |
| Тип изделия | выключатель автоматический |
| Общее количество полюсов | 3 |
| Количество защищенных полюсов | 3 |
| Модульная ширина (шаг 18 мм) | 4,5 |
| Номинальное (расчетное) напряжение, В | 400 |
| Тип напряжения | АС (переменный) |
| Частота тока, Гц | 50 |
| Номинальный ток, А | 25 |
| Характеристика срабатывания (кривая тока) | С |
| Номинальная отключающая способность, Icn, при 230 В, кА | 10 (ГОСТ IEC 60898-1) |
| Одновременное отключение нейтрали (N) | нет |
| Мощность рассеивания, Вт | 8,1 |
| Номинальное напряжение изоляции Ui, В | 660 |
| Номинальное импульсное выдерживаемое напряжение Uimp, кВ | 4 |
| Категория применения | А |
| Категория перенапряжения | 3 |
| Класс токоограничения | 3 |
| Способ монтажа | на DIN-рейку |
| Положение в пространстве | вертикальное с отклонением до 5° в любую сторону |
| Поперечное сечение подключаемого провода, кв.мм | 1... 35 (однопроволочный жесткий) |
| Механическая износостойкость, циклов | 20000 |
| Коммутационная износостойкость, циклов | 6000 |
| Диапазон рабочих температур, °C | -10... +50 |
| Степень защиты от пыли и влаги | IP20 |
| Климатическое исполнение и категория размещения | УХЛ4 |
| Степень загрязнения | 2 |
| Возможность дополнительной комплектации | есть |
| Масса изделия нетто, г | 486 |

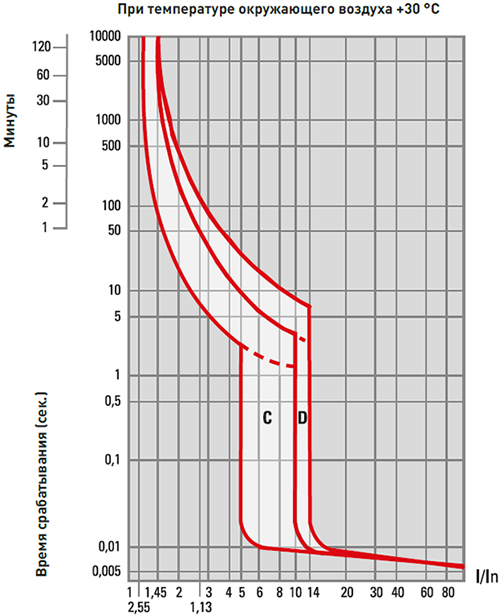

Времятоковые характеристики
С - срабатывание электромагнитной защиты между 5- и 10-кратным значениями номинального тока. |

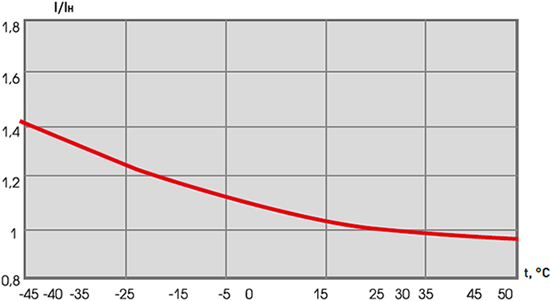

Температурный коэффициентКоэффициент пересчета номинального тока выключателей в зависимости от температуры окружающей среды:
|
