Описание и характеристики

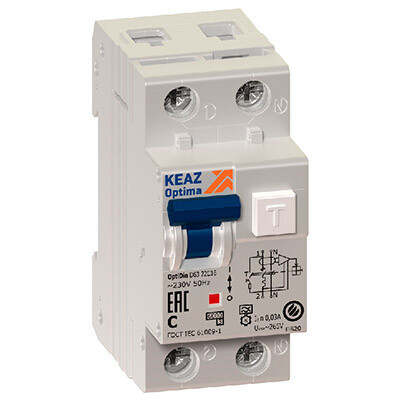

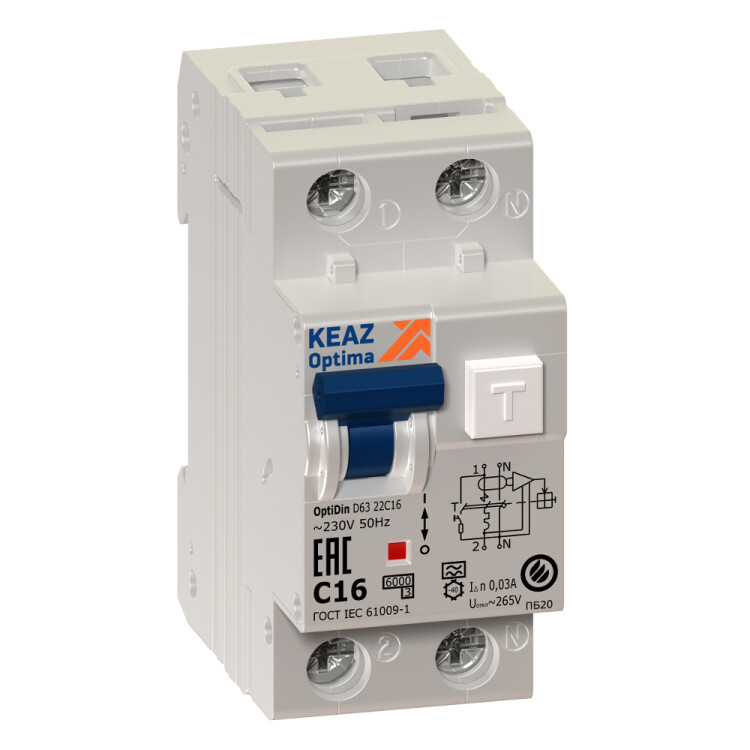

Автоматический выключатель дифференциального тока OptiDin D63-22C125A-УХЛ4 КЭАЗ (2P, 25 А, характеристика срабатывания C, 30 мA)
Двухполюсные автоматические выключатели OptiDin D63, управляемые дифференциальным током, со встроенной защитой от сверхтоков (далее АВДТ) устанавливаются в однофазных электрических сетях переменного тока частоты 50 Гц с глухозаземленной нейтралью номинальным напряжением не выше 230 В и номинальными токами до 40 А.
Предназначены для защиты людей от поражения электрическим током при неисправностях электрооборудования или при непреднамеренном контакте с открытыми проводящими частями электроустановок, для предотвращения возгораний и пожаров, возникающих вследствие протекания токов утечки и замыканий на землю, а также для защиты от перегрузки и короткого замыкания.
Двухполюсные автоматические выключатели электронного типа с одним защищенным от сверхтоков полюсом относятся к классу устройств, функционально зависящих от напряжения сети (не размыкающихся автоматически в случае исчезновения напряжения), предназначены для стационарной установки при неподвижной проводке.
АВДТ соответствуют требованиям ГОСТ IEC 61009-1, ТР ТС 004/2011, ТР ТС 020/2011, изготавливаются по ТУ3422-046-05758109-2008.
Преимущества
 |
Индикация положения контактов. |  |
Осуществляет три вида защиты. |
 |
Повышенная помехозащищенность позволяет избежать ложных срабатываний устройства. |  |
Возможность установки в местах с повышенной влажностью и резкими перепадами температур благодаря покрытой лаком электронной плате. |
 |
Экономия места в щитке - 36 мм. Дифференциальный автомат не требует дополнительного автоматического выключателя. |
 |
Возможность установки в качестве вводного устройства благодаря высокому значению предельной коммутационной способности 6 кА. |
 |
Возможность подключения проводников сечением до 25 кв.мм. |
Размеры
Технические характеристики
| Артикул | 103509 |
| Тип изделия | автоматический выключатель дифференциального тока |
| Количество модулей | 2 |
| Количество полюсов | 1P+N |
| Номинальный ток In, А | 25 |
| Характеристика диапазона отключения | С |
| Номинальное рабочее напряжение переменного тока Ue, В | АС 230 |
| Частота тока, Гц | 50 |
| Напряжение изоляции, В | 400 |
| Номинальный отключающий дифференциальный ток, мА | 30 |
| Предельная коммутационная способность переменного тока* Icu, кА | 6 |
| Уставка расцепителей токов короткого замыкания | 5In-10In |
| Вид расцепителей | тепловой и электромагнитный |
| Потери мощности, Вт | 9 |
| Тип защитной характеристики по дифферециальному току | А |
| Наличие защиты от сверхтоков | есть |
| Отключение нейтрали | да |
| Категория перенапряжения | 3 |
| Класс токоограничения | 3 |
| Коммутационная износостойкость, циклов | 2000 |
| Механическая износостойкость, циклов | 6000 |
| Способ крепления | на DIN-рейку |
| Максимальное сечение присоединяемых проводов, кв.мм | 25 |
| Возможность самостоятельного подключения дополнительных устройств | нет |
| Возможность использования дополнительного оборудования | нет |
| Диапазон рабочих температур, °C | -25... +55 |
| Степень защиты от пыли и влаги | IP20 |
| Климатическое исполнение и категория размещения | УХЛ4 |
| Степень загрязнения | 3 |
| Вес изделия, г | 190 |
* Максимальное значение тока короткого замыкания, которое автоматический выключатель способен отключить несколько раз, оставаясь исправным, для переменного тока.
Схема электрическая принципиальная
Расшифровка условных обозначений
D63-22C25-A-УХЛ4:
- D63 - типоисполнение АВДТ.
- 2 - число полюсов.
- 2 - значение номинального отключающего дифференциального тока (1 - 10 мА, 2 - 30 мА).
- С - характеристика срабатывания электромагнитного расцепителя.
- 25 - значение номинального тока, ампер.
- А - обозначение типа рабочей характеристики по дифференциальному току.
- УХЛ4 - климатическое исполнение, категория размещения.
