Описание и характеристики

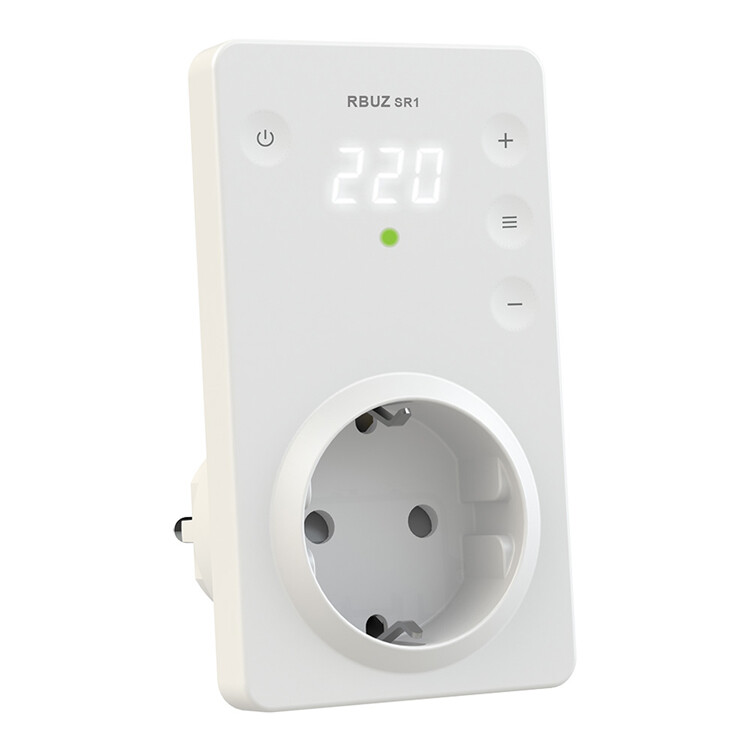

Реле напряжения RBUZ SR1 (16 А, сенсорный экран)
Реле напряжения SR1 с сенсорным управлением предназначено для защиты электрооборудования от недопустимых скачков напряжения в сети.
Реле подключается в стандартную розетку с заземлением, рассчитанную на ток не менее 16 А.
Оснащено элегантным сенсорным экраном с белой подсветкой индикации.
Соответствует всем нормам эксплуатации бытового оборудования.
Преимущества
- Наличие термозащиты.
- Возможность настройки времени задержки включения оборудования.
- Энергонезависимая память настроек устройства.

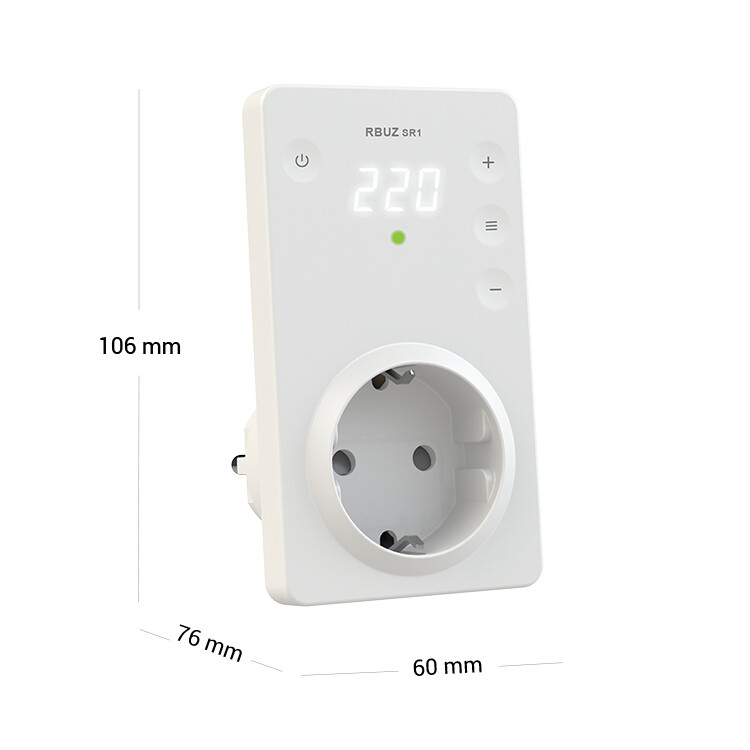

Размеры и вес
| Высота, мм | 106 |
| Ширина, мм | 60 |
| Глубина внешней части, мм | 39 |
| Глубина общая, мм | 76 |
| Вес изделия, кг | 0,185 |

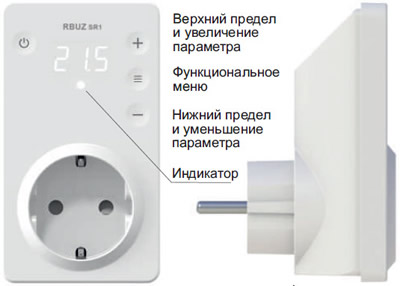

Функциональные возможности
- Измерение и отображение действующего напряжения сети.
- После отключения нагрузки реле напряжения переходит в спящий режим.
- Изменение верхнего и нижнего предела напряжения.
- Просмотр последнего аварийного напряжения (значение хранится в энергонезависимой памяти).
- Изменение времени задержки включения нагрузки с шагом 3 сек.
- Возможность выбора обычной или профессиональной модели отключения нагрузки при выходе напряжения за пределы.
- Если есть необходимость, можно внести поправку в показания напряжения на экране.
- Блокировка кнопок для защиты от детей и в общественных местах.
- Защита от внутреннего перегрева.
Если температура внутри корпуса превысит +80 °C, произойдет аварийное отключение нагрузки.
Когда температура внутри корпуса снизится до +60 °C, реле включит нагрузку и возобновит работу.
При срабатывании защиты более 5 раз подряд в течение 24 часов реле заблокируется до тех пор, пока температура внутри корпуса не снизится до +60 °C и не будет нажата одна из кнопок.
Технические характеристики
| Тип изделия | реле напряжения |
| Управление | сенсорное |
| Максимальный ток нагрузки, А | 16 |
| Максимальная мощность нагрузки, В*А | 3000 |
| Пределы напряжения, В | верхний 220 - 280 нижний 120 - 210 |
| Ток потребления при 230 В, не более, мА | 5,8 (активное состояние при максимальной яркости) 2,8 (режим сна, откл. с кнопки) |
| Время отключения при превышении по напряжению, не более, секунд | 0,04 |
| Время отключения при понижении напряжения, не более, секунд | 1,0 (больше 120 В) 0,04 (меньше 120 В) |
| Время задержки включения нагрузки, секунд | 3 - 600 |
| Напряжение питания, В | АС 100 - 420 |
| Частота тока, Гц | 50 |
| Количество коммутаций под нагрузкой, не менее, циклов | 50000 |
| Количество коммутаций без нагрузки, не менее, циклов | 20000000 |
| Способ подключения | в стандартную розетку 220 В~ |
| Степень защиты от пыли и влаги | IP20 |
Условия эксплуатации
- Реле напряжения предназначено для установки внутри помещений.
Риск попадания влаги и жидкости в месте установки должен быть минимален. - Для защиты от короткого замыкания и превышения мощности в цепи нагрузки обязательно должен быть установлен автоматический выключатель (АВ).
Он устанавливается в разрыв фазного провода в распределительном электрическом щитке номиналом не более 16 А.
- Для защиты от перенапряжений, вызванных разрядами молний, совместно с реле напряжения необходимо применять разрядники, которые устанавливаются на вводе в здание.
- Для защиты человека от поражения электрическим током устанавливается УЗО (устройство защитного отключения) в распределительном электрическом щитке.
- Для надежной работы реле напряжения желательно коммутировать ток не более 2/3 от максимального тока, указанного в паспорте.
- Сечение проводов проводки, к которой подключается реле напряжения, должно соответствовать величине электрического тока, потребляемого нагрузкой.
- Также необходимо учитывать, что нагрузка в 3000 В*А при 220 В будет составлять 4400 В*А при 270 В.
Поэтому нужно убедиться, что максимальная мощность, подключаемая к реле напряжения, при максимально возможном отклонении напряжения в верхнюю сторону не превышает паспортное значение. - Сенсорное управление реле напряжения чувствительно к воздействию сильных электромагнитных полей и помех (например, лампы дневного света и др.), близкое расположение к которым может вызвать ложное срабатывание сенсорных кнопок или их блокировку.
Учитывайте это при установке.
Рекомендации по использованию
Для защиты холодильной техники, где присутствует компрессор, рекомендуется установить задержку включения нагрузки 120 - 180 с.
Это позволит увеличить срок службы компрессора.
