Счетчик 3ф 4т Меркурий 231 AТ-01I 5-60А 380В DIN-рейка

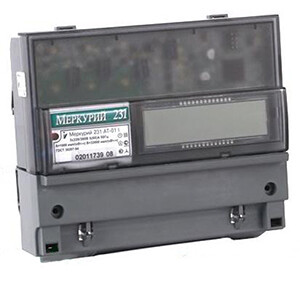

Счетчик активной электрической энергии трехфазный "Меркурий" 231AТ-01I (4 тарифа, 5 - 60 А / 380 В)

Счетчик "Меркурий" 231AТ-01I предназначен для коммерческого учета активной электроэнергии в одном направлении по 4 тарифам в четырехпроводной сети переменного тока и работает как автономно, так и в составе АИИС "Меркурий-Энергоучет" и других.

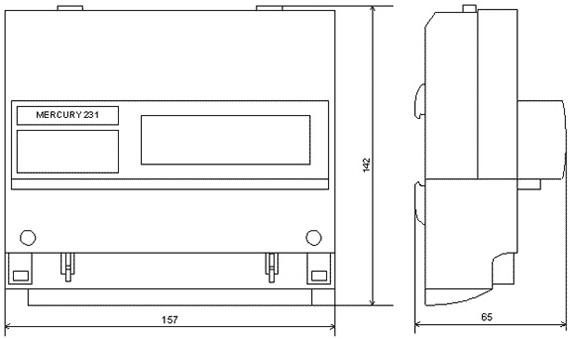

Размеры

Функциональные возможности

1. Счетчик обеспечивает измерение, учет, хранение, вывод на ЖК-индикатор и передачу по интерфейсу IrDA количества учтенной активной электроэнергии раздельно по каждому тарифу и суммы по всем тарифам:

• всего от сброса показаний;
• за текущие сутки;
• за предыдущие сутки;
• за текущий месяц;
• за каждый из 11 предыдущих месяцев;
• за текущий год;
• за предыдущий год.

2. Тарификатор счетчика обеспечивает возможность учета по 4 тарифам в 16 временных зонах суток.
   Каждый день недели и месяц года программируются по индивидуальному тарифному расписанию.
   Минимальный интервал действия тарифа в пределах суток - 1 минута.
3. Дополнительно счетчик обеспечивает измерение, вывод на ЖК-индикатор и передачу по по интерфейсу IrDA следующих параметров электросети:

• мгновенные значения активной мощности по каждой фазе и по сумме фаз;
• действующие значения фазных токов, напряжений, углов между фазными напряжениями;
• частота сети;
• коэффициенты мощности по каждой фазе и по сумме фаз.

4. Контроль максимальной мощности нагрузки.
   При необходимости в счётчике можно задать лимит максимальной мощности нагрузки и перевести счётчик в режим управления по лимитам.
   В случае превышения установленного лимита счётчик сделает соответствующую запись в журнале событий с отметкой даты и времени, когда произошло это превышение.
   Журнал доступен для прочтения по любому из цифровых интерфейсов счётчика, кроме PLC.
5. Возможно управление нагрузкой через телеметрический выход внешними цепями коммутации.


6. Наличие журнала событий (кольцевого по 10 записей на каждое событие) в котором фиксируются следующие данные:

• время включения / выключения счетчика;
• время пропадания / появления фаз 1, 2, 3;

• время вскрытия / закрытия прибора;
• время коррекции тарифного расписания;

• время превышения установленных лимитов энергии и мощности и др.

7. Счетчик отображает на ЖК-индикаторе следующие значения:

• значение потребленной активной электрической энергии по каждому тарифу (до четырех) и сумма по всем тарифам с нарастающим итогом с точностью до сотых долей кВт*ч;
• фазное напряжение и ток в каждой фазе;

• измеренное значение активной мощности (время интеграции 1 с.) как по каждой фазе, так и суммарная мощность по трем фазам;
• коэффициент мощности по каждой фазе и суммарный по трем фазам;

• углы между фазными напряжениями;
• частота сети;

• текущее время и дата.

Особенности конструкции

• Класс точности 1,0.
• Инфракрасный порт IrDA.

• Измерение мощности, токов, напряжений, частоты, cos.
• Многофункциональный гальванически развязанный импульсный выход.

• Счетчик функционирует в режиме суммирования фаз "по модулю" для предотвращения хищения электроэнергии при нарушении фазировки подключения токовых цепей счётчика.
• Счетчик работает в сторону увеличения показаний при любом нарушении фазировки подключения токовых цепей.

• Автоматическая самодиагностика с индикацией ошибок.
• Управление нагрузкой через внешние цепи коммутации (УЗО).

• Электронная пломба.
• Крепление на DIN-рейку.

Технические характеристики

Класс точности при измерении активной энергии	1,0
Номинальное напряжение, В	3 х 230 / 400
Номинальный (максимальный) ток непосредственного включения, А	5 (60)
Максимальный ток в течение 0,5 с., А	150
Стартовый ток (чувствительность), А	0,02
Активная / полная мощность, потребляемая каждой параллельной цепью счетчика, не более, Вт/В*А	0,5 / 7,5
Полная мощность, потребляемая каждой цепью тока, не более, В*А	0,1
Количество тарифов	4
Количество тарифных сезонов (месяцев)	12
Скорость обмена через инфракракрасный порт, бит/сек.	9600
Точность хода часов	±0,5 при t = 20 ± 5 °С, сек./сут. ±5,0 при t = -40...+55 °С, сек./сут.
Передаточное число основного / поверочного выхода, имп./кВт, имп./кВар	1000 (в режиме телеметрии) 32000 (в режиме поверки)
Сохранность данных при перерывах питания, лет	40 (постоянная информация) / 10 (оперативная информация)
Защита информации	два уровня доступа и аппаратная защита памяти метрологических коэффициентов
Диапазон температур, °С	-40... +55
Межповерочный интервал, лет	10
Масса, не более, кг	0,8

Структура условных обозначений

Меркурий 231 ART-ОХ FILN:

Меркурий - торговая марка счетчика.
231 - серия счетчика.
AR - тип измеряемой энергии, а именно:

• А - активной энергии;
• R - реактивной энергии.

Т - наличие внутреннего тарификатора
ОХ - модификации, подразделяемые по максимальному току и классу точности:

Модификация счетчика	Класс точности при измерении энергии		Номинальный (максимальный) ток, А
	активной	реактивной
01	1,0	2,0	5 (60)
03	0,5	1,0	5 (10)

F - наличие профиля, журнала событий и других дополнительных функций (отсутствие F - нет профиля и дополнительных функций).
IR(L) - интерфейсы, а именно:

• R - интерфейс RS-485 (oтcyтcтвиe R - отсутствие RS-485);
• I - интерфейс IrDA (присутствует во всех моделях счетчиков с ЖКИ);
• L - PLC-модем (отсутствие L - отсутствие PLC-модема).

N - наличие электронной пломбы (отсутствие N - отсутствие электронной пломбы).
