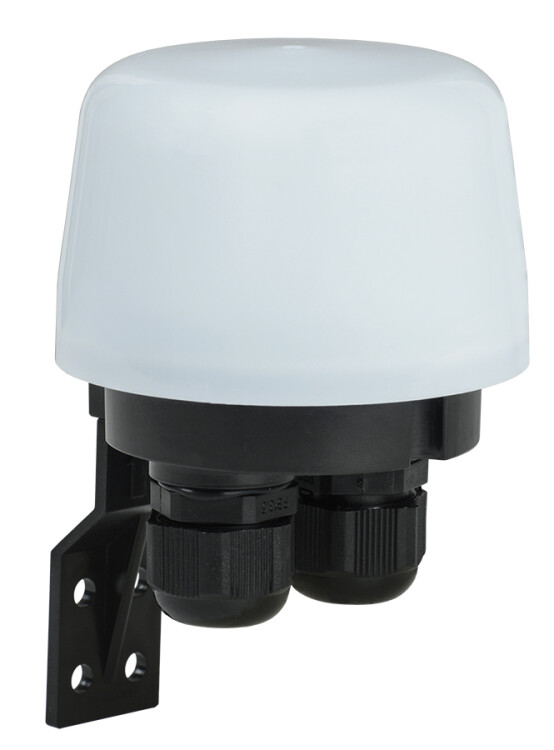

Фотодатчик ФР-604 IEK (3300 ВА, 15 А, IP66) открытой установки, белый

Фотореле ФР-604 IEK предназначено для автоматического включения и отключения уличного и внутреннего освещения (подсветка витрин, световая реклама и т.п.) в зависимости от уровня освещенности.

Соответствует ГОСТ Р 51324.2.1-99.

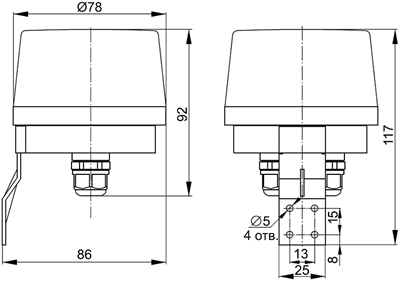

Размеры

Конструкция и материалы

• Корпус фотореле выполнен из не поддерживающего горение пластика (поликарбонат).
• Внутри корпуса находится основание с электронной платой и защитный пластиковый кожух, встроенный фотоэлемент.

• В качестве коммутирующего нагрузку элемента использовано электромеханическое реле.
• Порог срабатывания фотореле устанавливается регулятором LUX.

• Вращением регулятора (регулировка "+", "-" можно установить порог срабатывания фотореле.

Технические характеристики

Артикул	LFR20-604-3300-K01
Тип изделия	датчик освещенности
Фотоэлемент	встроенный
Коммутирующий нагрузку элемент	электромеханическое реле
Цвет корпуса	Белый
Номинальное напряжение, В	АС 230
Частота тока, Гц	50
Максимальная мощность нагрузки Pmax, ВА	3300
Потребляемая мощность фотореле во включенном состоянии, Вт	0,45
Максимальный ток нагрузки, А	15
Диапазон регулировки порога освещенности, лк	5 - 50 (регулируется)
Время выдержки, сек.	16
Температура эксплуатации, °С	-25... +45
Относительная влажность воздуха, %	98 (при +25 °С)
Степень защиты от пыли и влаги	IP66
Тип монтажа	открытая установка
Способ крепления	на монтажную скобу основанием вниз
Класс защиты от поражения электрическим током	II
Срок службы, лет	7

Монтаж и подключение

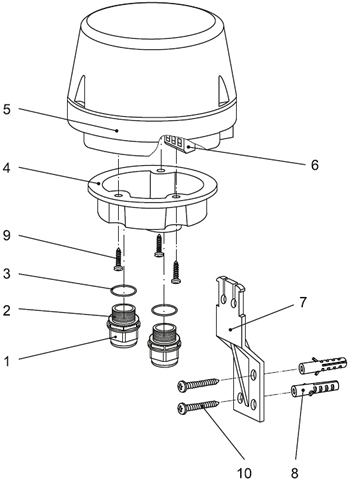

Установить на монтажную поверхность и закрепить при помощи винтов самонарезающих (10) и дюбелей (8) крепежный уголок (7). Фотореле устанавливается основанием вниз. Через резиновую прокладку (3) установить на фотореле два резьбовых сальника (2). Открутить винты самонарезающие (9) и снять крышку (4) с резьбовыми сальниками с основания (5) фотореле. Открутить гайку (1) с каждого резьбового сальника. Пропустить сетевой кабель через один резьбовой сальник, а провода от нагрузки через другой резьбовой сальник внутрь крышки фотореле. Присоединить подготовленные концы сетевого кабеля и провода от нагрузки к винтовым зажимам клеммной колодки (6) согласно схеме подключения. Затянуть винты контактных зажимов. Установить требуемый уровень срабатывания фотореле регулятором LUX. Установить крышку (4) на основание фотореле (5), закрепить ее винтами самонарезающими (9). Затянуть гайку (1) на обоих резьбовых сальниках. Установить основание фотореле (5) на крепежный уголок (7) и закрепить его при помощи защелок.

Схема подключения

Примечание

• При установке необходимо располагать фотореле вдали от химически активной среды, горючих и легко воспламеняющихся веществ.

• Максимальная мощность светодиодных и газоразрядных источников света снижается.
  Мощность нагрузки в ваттах рассчитывается по формуле:
  P = Pmax х cos ?,
  где Рmax - максимальная мощность нагрузки, ВА;
  cos ? - коэффициент мощности.

• Газоразрядные лампы необходимо подключать через контактор (тип КТИ, КМИ) соответствующего номинального тока.

Регулировка

Регулятор LUX порога срабатывания в зависимости от уровня освещенности находится на основании корпуса фотореле.
Вращением регулятора (регулировка "+", "-") можно установить порог срабатывания фотореле, в зависимости от уровня освещенности окружающей среды от 5 (сумерки) до 50 лк.
Требуемый уровень срабатывания фотореле выбирается опытным путем.

Комплектация

• Фотореле.
• Крепежный уголок.
• Монтажный комплект.
• Резьбовые сальники - 2 шт.
