КГ-ХЛ 4*35 (N)-0,66 2 кабель ЦВЕТЛИТ

КГ, КГ-ХЛ на 660 В (ТУ 16.К73.05-93)

Кабели силовые гибкие с медными многопроволочными жилами с резиновой изоляцией в резиновой оболочке

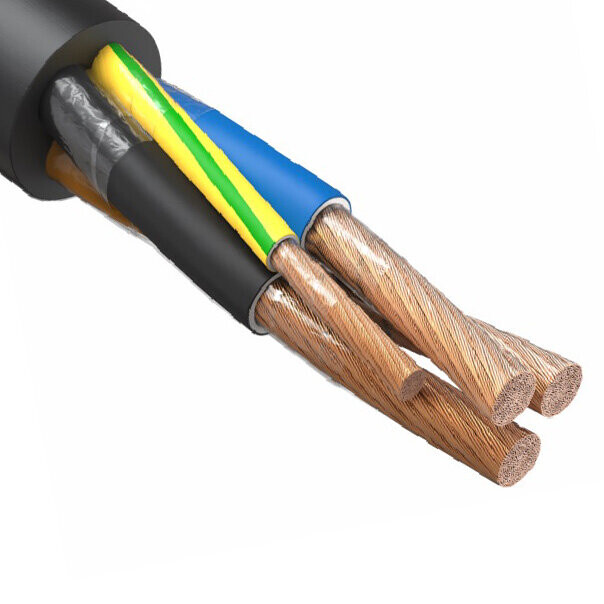

Конструкция:

1. Токопроводящая жила - медная, многопроволочная, круглой формы, 5 класса по ГОСТ 22483. Токопроводящие жилы кабелей, предназначенных для работы в районах с тропическим климатом, изготовлены из медной проволоки луженой оловом или покрытой оловянно-свинцовым припоем с содержанием олова не менее 40%.

2. Разделительный слой - синтетическая пленка, допускается наложение изоляции без пленки при отсутствии залипания резины.

3. Изоляция - из резины изоляционной. Изолированные жилы имеют отличительную расцветку сплошную или в виде продольной полосы. Изоляция нулевой жилы выполняется голубого цвета; если нулевая жила отсутствует, голубой цвет применяется для расцветки любой жилы кроме заземляющей. Жила заземления имеет зелено-желтый цвет или обозначена цифрой 0. Расцветка одножильных и двухжильных кабелей не нормируется. Цвета красный, серый, белый и, если не в сочетании, зеленый и желтый не используются для расцветки жил многожильных кабелей.

4. Скрутка - изолированные жилы скручены с шагом скрутки не более 16 диаметров по скрутке.

5. Разделительный слой - поверх скрученных жил - синтетическая пленка или тальк или другой аналогичный материал. Допускается изготовление без пленки при условии отделения изолированных жил от оболочки.

6. Оболочка - из резины шланговой. Оболочка кабелей, предназначенных для эксплуатации в районах с холодным климатом, изготовлена из резины шланговой в холодостойком исполнении. Оболочка кабелей, предназначенных для эксплуатации в тропических условиях, изготовлена из антисептированной резины. В одножильных кабелях марки КГ допускается замена изоляции и оболочки изоляционно-защитной оболочкой. Номинальная толщина изоляционно-защитной оболочки равна сумме номинальных толщин изоляции и оболочки или удвоенной толщине изоляции.

Применение:

Предназначены для присоединения передвижных механизмов к электрическим сетям при переменном напряжении 660 В частотой до 400 Гц или постоянном напряжении 1000 В, при изгибах с радиусом не менее 8 диаметров кабеля при допустимой температуре нагрева токопроводящих жил до 75 С.
Для кабелей в тропическом исполнении к марке кабеля добавляют через дефис букву "Т". Для кабелей в холодостойком исполнении к марке кабеля добавляют через дефис буквы "ХЛ".

Технические характеристики:

• Климатическое исполнение У, ХЛ, Т, категория размещения - 1, 2, 3 по ГОСТ 15150-69

• Диапазон температур эксплуатации:

  • марки КГ - от -40°С до +50°С

  • марки КГ-ХЛ - от -60°С до +50°С

  • марки КГ-Т- от -10°С до +55°С

• Прокладка и монтаж кабеля без предварительного подогрева производится при температуре не ниже 40°С

• Строительная длина кабелей:

  • с номинальным сечением основных жил до 35 мм2 включительно, не менее - 150 м

  • с номинальным сечением основных жил 50 до 120 мм2 не менее - 125 м

  • с номинальным сечением основных жил 150 мм2 и выше, не менее -100 м
• Гарантийный срок эксплуатации кабелей: 6 месяцев со дня ввода в эксплуатацию, но не позднее 12 месяцев со дня изготовления

• Срок службы - (срок службы исчисляется с момента изготовления кабеля): 4 года

Коды ОКП:

35 4441 01 - кабелей марки КГ
35 4441 23 - кабелей марки КГ-Т
35 4441 17 - кабелей марки КГ-ХЛ
